弧形安装面嵌入式设备固定壳体结构

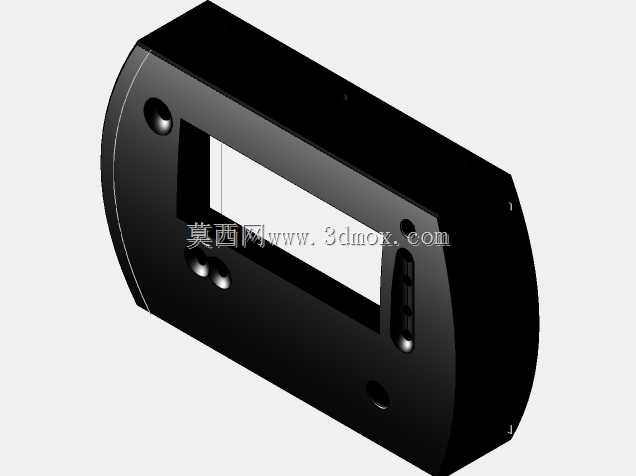

　　这款弧形壳体结构主要适配需要贴合弧面安装场景的嵌入式功能模块，在工业手持检测设备、舱壁嵌入式显示终端、曲面操作台功能单元等场景中，这类结构能够很好地匹配安装基面的弧度，避免常规方形壳体与弧面安装位之间出现贴合缝隙，减少安装后突出基面的高度，提升设备整体的外观一致性与安装牢固度。从结构设计来看，壳体主体采用单侧弧形外轮廓，弧面曲率经过匹配对应安装基面的弧度参数设定，安装后可与基面完全贴合，不会出现局部悬空导致的受力不均问题。壳体中部预留的矩形通槽是功能模块的安装位，可嵌入显示面板、操作按键组或者传感检测模块，通槽边缘设置有承托台阶，能够对嵌入的功能模块起到轴向定位作用，避免模块安装后出现前后窜动。壳体上分布的多个安装孔位分为两类，

　　两侧的大直径沉孔用于将壳体整体固定到安装基面上，沉孔设计可以让固定螺丝的头部完全没入壳体表面，不会突出外轮廓影响后续的外观装饰层安装；靠近矩形通槽的小直径孔位用于固定内部嵌入的功能模块，孔位位置对应模块的安装耳，装配时可从壳体外侧直接拧入固定螺丝，不需要在壳体内部预留过多操作空间，能够有效压缩整体结构的厚度。在设计思路上，这款壳体优先考虑了装配效率与安装适配性，整体采用一体化铣削成型的结构逻辑，没有多余的拼接部件，减少了装配环节的零件数量，同时弧形外表面不需要额外做拼接缝处理，后续做表面氧化或者喷塑处理时能够获得更均匀的外观效果。壳体的壁厚经过受力校核，在安装孔位、通槽边缘等应力集中位置做了局部加厚处理，

　　避免固定螺丝拧紧时出现壳体开裂或者变形的问题，同时非受力区域的壁厚做了适度减薄，在保证结构强度的前提下控制整体重量，适配手持类设备对重量控制的要求。从安装边界来看，壳体的弧形外轮廓最大弦长、整体厚度、弧面高度都经过参数化设定，安装时只需要在对应基面上加工出匹配壳体轮廓的沉槽，将壳体嵌入后通过两侧的沉孔固定即可，不需要额外设计定制化的安装转接件，能够降低整套设备的结构设计复杂度。壳体侧面预留的窄长槽位是功能模块的走线或者操作侧键让位空间，槽位边缘做了倒角处理，避免装配时刮伤线材或者按键表面，同时槽位的尺寸公差控制在合理范围，既能够保证侧键的操作行程不受影响，也不会出现过大的缝隙导致灰尘进入壳体内部。在实际使用场景中，

　　这类壳体结构能够很好地适配各类带弧面安装基面的设备，比如管道检测用的手持终端，其握持面为弧形设计，将功能模块通过这款壳体嵌入到握持面内，既能够保证操作时的握持舒适度，也能让显示或者操作模块处于最便于观察和操作的位置；再比如圆形舱壁上的嵌入式检测单元，采用这款弧形壳体可以直接贴合舱壁的圆弧面，不需要额外加工平面安装位，减少舱壁结构的加工量，同时也能保证舱壁安装位置的结构强度不会因为加工大平面而被削弱。结构设计过程中，对壳体的安装孔位同轴度、通槽的平面度、弧形面的轮廓度都做了明确的公差要求，能够保证与嵌入模块、安装基面之间的配合精度，避免出现装配错位、间隙不均等问题。壳体的边角位置都做了圆角过渡处理，没有尖锐的棱角，既能够提升装配操作时的安全性，避免划伤操作人员，也能减少应力集中点，提升壳体的抗冲击性能，在设备意外跌落或者受到碰撞时，圆角结构能够分散冲击力，降低壳体开裂的概率。
