道闸设备配套外壳结构三维设计

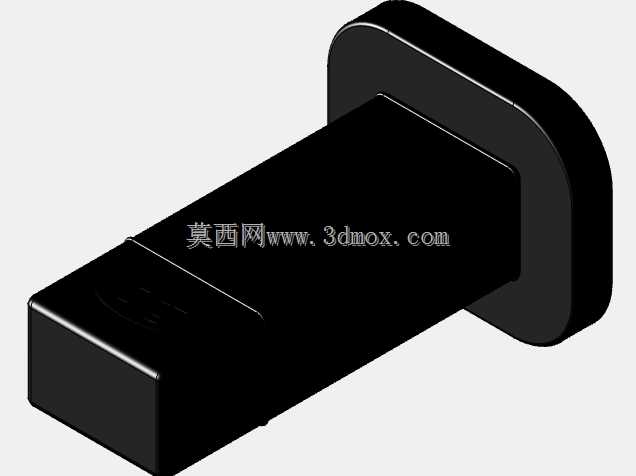

　　在出入口管控场景中，道闸作为核心的通行拦截设备，其外壳部件承担着保护内部传动、控制模块，同时兼顾安装适配与外观规整的多重作用，本次设计的道闸外壳，针对小区、园区、停车场出入口的户外使用工况做了针对性的结构优化。从实际安装边界来看，该外壳采用一端带法兰安装边的柱式主体结构，法兰端为圆角矩形轮廓，可直接贴合道闸主机的安装立面，通过法兰边上预设的沉孔位完成螺栓固定，安装时不需要额外做转接支架，能适配市面上多数常规直杆道闸、栅栏道闸的主机侧装输出端结构，主体段为方型截面柱体，内部预留了足够的走线空间与传动组件容纳腔，可容纳道闸的转轴连接端、限位触发模块以及信号传输线束，避免内部组件裸露在外受雨水、灰尘侵蚀。

　　设计过程中优先考虑了户外使用的防护需求，外壳的所有棱边都做了R角过渡处理，既避免安装维护时尖锐边角划伤操作人员，也能减少户外应力集中导致的壳体开裂问题，壳体的壁厚做了均匀化处理，整体壁厚保持一致，在注塑或钣金加工时不会出现缩痕、变形等工艺缺陷，法兰端与主体段的衔接位置做了加强筋过渡，能承受道闸杆起落时带来的周期性振动载荷，长期使用不会出现连接位置断裂的问题。从功能特性上看，该外壳的主体段端面做了封闭处理，仅在对应转轴输出的位置预留了轴孔配合位，配合密封圈可以达到IP65级别的防护能力，雨天时雨水不会顺着壳体缝隙流入内部损坏电路元件，壳体表面做了哑光磨砂处理，户外长期暴晒不会出现明显的褪色、反光问题，也不容易附着灰尘，

　　日常清洁维护只需要简单擦拭即可。在实际选型适配时，该外壳的安装法兰孔位间距做了通用化设计，可兼容不同品牌道闸主机的安装孔距，不需要对原有道闸主机做二次打孔改造，更换外壳时只需要拆卸原有损坏的壳体，对准孔位锁紧螺栓即可完成替换，能大幅降低现场维护的工时成本。外壳的内部腔体做了分区设计，靠近法兰端的区域预留了控制模块的安装位，可直接固定道闸的限位开关、信号接收板等小型电气元件，远离法兰端的腔体为传动避让区，给道闸转轴的连接法兰、转动摆臂预留了足够的运动空间，不会出现壳体与内部运动部件干涉的问题。考虑到户外使用的温差变化，壳体的材质适配ABS工程塑料或者冷轧钢板喷塑两种加工方案，两种材质都能在-20℃到60℃的环境温度下保持结构强度，

　　不会因为低温脆化或者高温软化导致壳体变形，外壳的整体外形尺寸经过优化，主体段长度刚好覆盖道闸输出端的外露传动部分，不会因为过长导致壳体与道闸杆的转动轨迹干涉，也不会因为过短导致内部组件裸露。在结构细节上，壳体的合模缝或者焊接缝都设计在朝下的非外露面，雨水不会顺着缝隙渗入壳体内部，法兰安装面预留了密封胶条的安装槽，安装时嵌入发泡密封胶条，可以进一步提升壳体与主机连接位置的防水性能，壳体的侧面预留了可选的指示灯安装位，用户可以根据需求加装通行状态指示灯，不需要额外在壳体上打孔。针对不同的使用场景，该外壳的表面处理可以做适配调整，比如工业园区使用可以做灰色喷塑处理，商业停车场使用可以做黑色亮面处理，小区出入口可以做与建筑外立面匹配的定制配色，不需要改动主体结构就能满足不同场景的外观需求。在建模过程中，所有的安装孔位、配合尺寸都按照公差配合的标准做了预留，轴孔的配合公差采用H7/g6的间隙配合，保证转轴转动时不会与壳体发生摩擦，法兰安装孔的公差采用H12，能适配现场安装时的孔位偏差，降低安装难度。
