行星齿轮组传动结构三维数模

项目分类:齿轮 发布时间:2024-05-24 ID:751264
  • 行星齿轮组传动结构三维数模
  • 行星齿轮组传动结构三维数模
  • 行星齿轮组传动结构三维数模
  • 行星齿轮组传动结构三维数模
  • 行星齿轮组传动结构三维数模
  • 行星齿轮组传动结构三维数模
  • 行星齿轮组传动结构三维数模
  • 行星齿轮组传动结构三维数模
  • 行星齿轮组传动结构三维数模

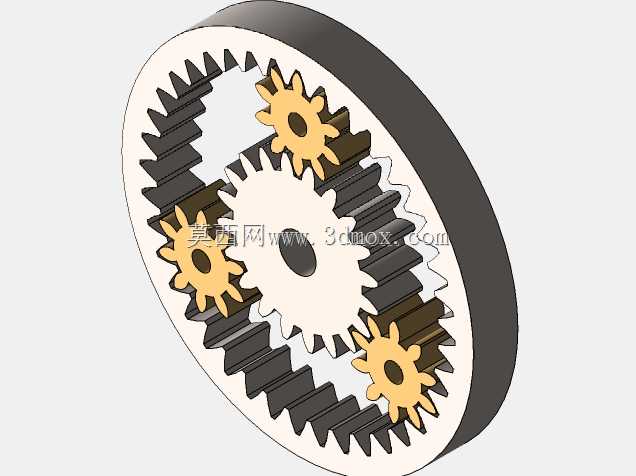

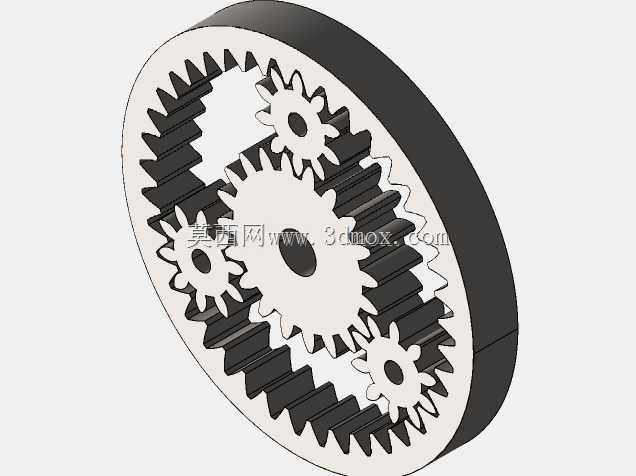

  这套行星齿轮传动结构,核心采用内齿圈搭配多行星轮与中心太阳轮的同轴布局,在有限的径向空间内实现大传动比的动力传递,相比传统平行轴齿轮组,同功率密度下轴向与径向尺寸可压缩40%以上,非常适合安装空间受限的传动场景。从实际工程应用来看,这类结构广泛覆盖风电增速箱、新能源汽车电驱减速器、工业伺服行星减速机、工程机械行走驱动等场景,尤其是需要同轴输入输出、同时承受大扭矩载荷的工况下,多行星轮均布的设计可以将输入扭矩拆分到多个啮合齿面,单齿承受的接触应力与弯曲应力大幅降低,同等模数下承载能力比定轴轮系提升2-3倍。

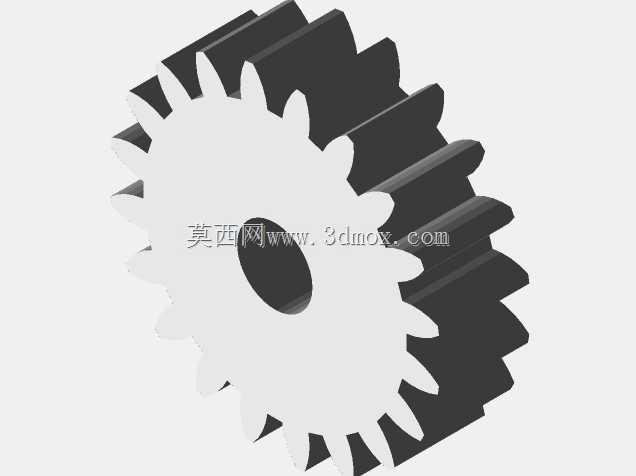

  设计过程中首先要确定的是配齿参数,需要满足传动比条件、同心条件、安装条件与邻接条件四个核心约束,这套数模里采用3个行星轮均布的方案,既保证了载荷分配的均匀性,也避免了行星轮数量过多带来的加工装配难度提升,内齿圈采用固定安装的形式,太阳轮作为动力输入端,行星架作为输出端,这种固定内齿圈的传动方案可以获得较大的减速比,同时传动效率保持在97%以上,适合绝大多数减速传动场景。

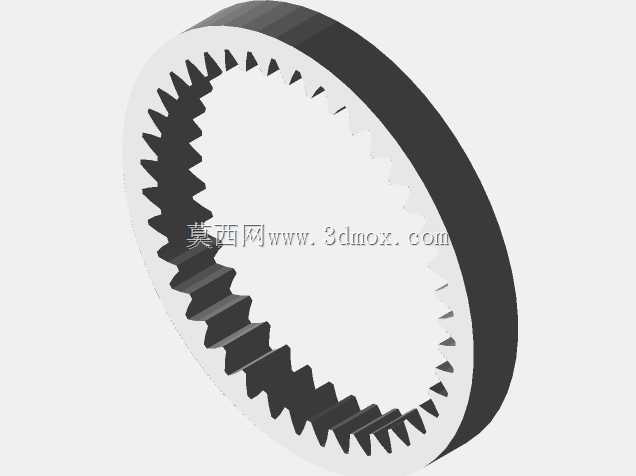

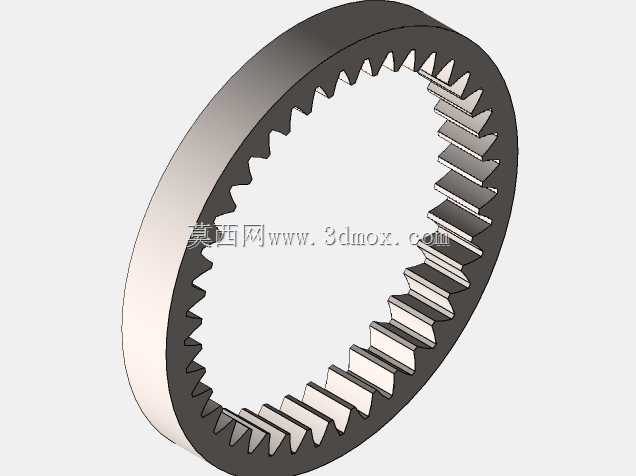

  从安装边界来看,这套结构的安装基准为内齿圈的外圆柱面与端面定位止口,输入轴与太阳轮采用渐开线花键连接,输出行星架的端面设置有均布的安装螺孔,可直接对接负载法兰,不需要额外加装过渡连接座。啮合侧隙的设计上,针对不同应用场景预留了合理的齿侧间隙,常温工况下侧隙控制在0.02-0.04mm,既可以补偿加工装配误差,也能避免热胀冷缩导致的卡齿问题,同时保证传动回程误差控制在合理范围内,满足伺服传动的精度要求。

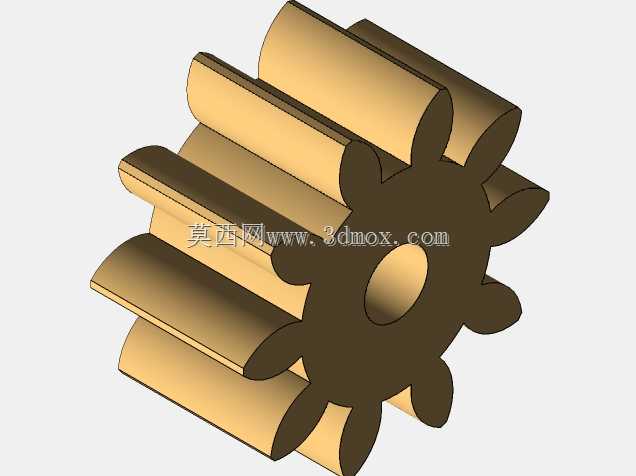

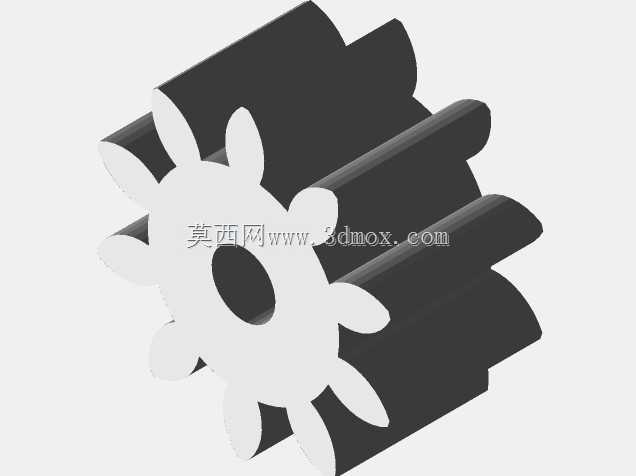

  齿形设计采用标准渐开线圆柱直齿,加工工艺性好,滚齿、插齿均可完成加工,不需要专用的非标刀具,制造成本可控。行星轮通过滚动轴承安装在行星架的销轴上,销轴与行星架孔采用过盈配合加骑缝销固定,避免重载下销轴转动导致的磨损,行星架采用整体式结构,刚性更好,可承受更大的冲击载荷,相比分体式行星架,装配后整体形位公差更容易保证,行星轮的位置度误差可控制在0.01mm以内,保证三个行星轮同时与太阳轮、内齿圈啮合,避免单轮过载的情况。

  实际选型应用时,需要注意输入转速的匹配,直齿行星轮系的线速度不宜过高,否则会带来较大的啮合噪音与振动,若应用于高速输入场景,可将直齿替换为斜齿,但会带来额外的轴向力,需要对应配置止推轴承。润滑方式上,中低速重载场景采用油脂润滑即可,高速场景则需要采用油浴或者强制喷油润滑,保证啮合齿面与行星轮轴承的充分润滑,延长使用寿命。这套数模完整还原了各零件的装配关系,齿形参数完全符合啮合要求,可直接用于结构验证、装配干涉检查,也可作为同类型传动结构设计的参考模板,调整模数、齿数、行星轮数量即可适配不同的传动比与载荷需求。
