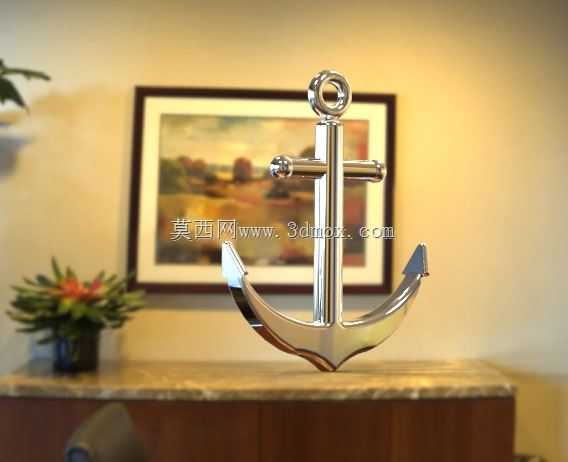

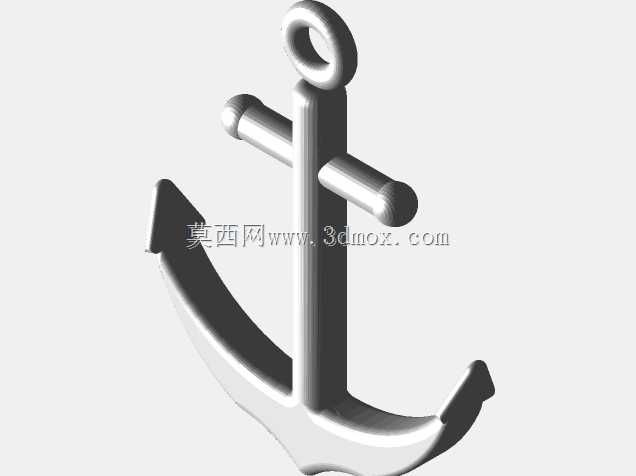

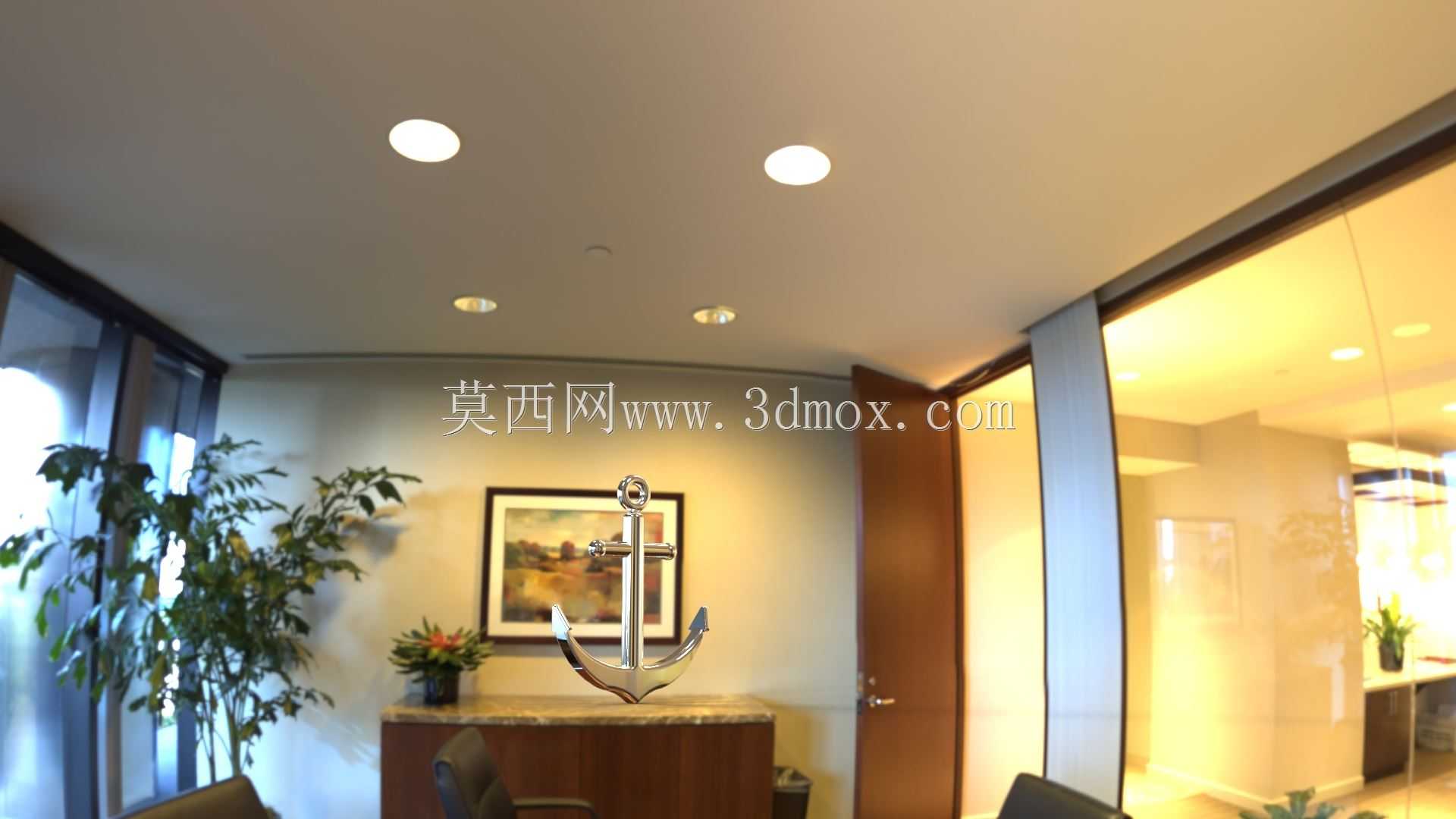

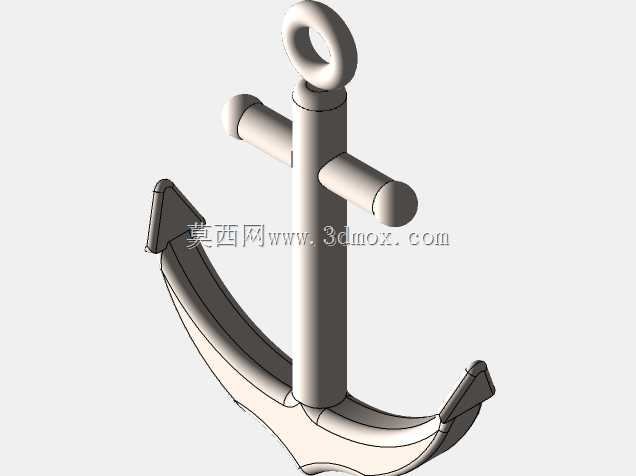

金属质感船用锚摆件三维数模

　　本次建模的锚形构件，在实际工程应用中覆盖两类核心场景，其一为船舶舾装领域的等比例缩比验证件，用于新船锚系布局的干涉校验、锚穴与锚爪贴合度的模拟装配，其二为航海主题装饰场景的金属摆件加工母模，可直接对接五轴精雕、失蜡铸造等工艺完成实体制作。从功能特性来看，该构件还原了霍尔锚的核心结构逻辑，顶部设置环形吊耳，可直接穿接卸扣或挂绳，既满足实船锚系中锚链连接的受力传递需求，作为摆件时也可适配墙面挂装、桌面摆放的固定要求；中部为垂直主锚干，是整个构件的主要承力结构，截面采用圆角矩形设计，既避免应力集中，也能在摆件加工时减少锐边磕碰风险；横向布置的锚横杆用于限制锚的翻转角度，保证锚爪在接触水底或摆放平面时能保持正确的抓附姿态；

　　两侧对称的锚爪采用弧形流线设计，实船应用中可顺利嵌入河床或海床土层提供抓力，作为装饰件时弧形曲面能更好反射光线，凸显金属抛光后的质感。设计过程中优先遵循结构对称性原则，以主锚干的中心轴线为基准，锚横杆、两侧锚爪均采用镜像建模方式完成，保证整体形位公差控制在合理范围内，避免后续加工或3D打印时出现重心偏移问题；所有棱边均做了R0.8-R2mm的圆角过渡处理，既符合五金件加工的工艺要求，消除锐边安全隐患，也能让金属表面的光影过渡更自然，提升摆件的视觉精致度；锚爪的曲面曲率经过反复调整，既保证实船验证时的抓附角度符合船舶设计规范，也让摆件从各个视角观察都具备协调的比例关系。外形尺寸方面，该构件总高度为40mm，属于微缩比例模型范畴，

　　主锚干直径为4mm，锚横杆总长度为28mm，锚爪最大展开宽度为32mm，顶部吊耳的内孔直径为3.2mm，可适配M3规格的吊环螺丝或直径3mm以内的挂绳；安装边界上，若作为桌面摆件使用，底部锚爪的接触平面投影尺寸为22mm×18mm，无需额外固定底座即可稳定放置，若作为挂饰使用，顶部吊耳的承重冗余量达到自身重量的15倍以上，可满足日常悬挂的受力要求；若用于船舶锚系的缩比验证，可按照1:100至1:50的比例直接缩放数模，缩放后各部件的相对位置、配合间隙均能保持原设计的合理性，无需重新调整结构参数。建模过程中对各部件的连接位置做了一体化处理，主锚干与锚横杆、锚爪的交接处均做了圆滑过渡，既避免了装配结构带来的间隙误差，也能让后续铸造、3D打印等工艺实现一体成型，减少后续拼接、打磨的工作量；表面质感的参数设置参考了316不锈钢抛光后的物理特性，可直接用于渲染效果图制作，也能导出为加工代码直接对接数控加工设备，无需二次调整曲面参数。
