跳汰机用连接式处理块结构设计

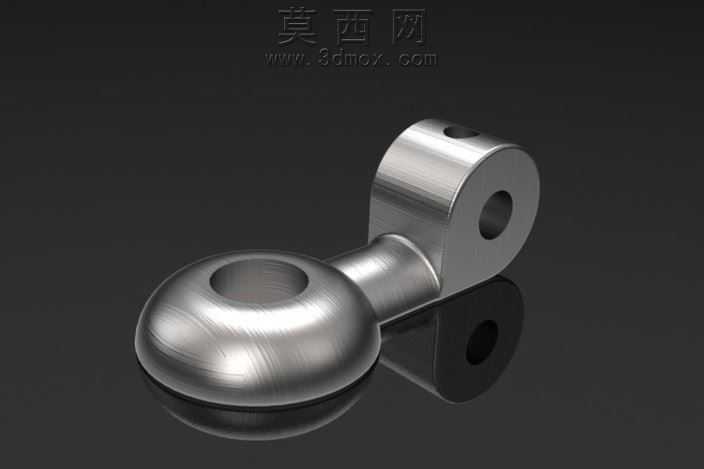

本处理块为跳汰机配套的机械连接构件，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械加工工艺要求，对各部位尺寸进行公差预留，确保后续生产加工的可行性。模型整体采用一体化结构设计，一端为带中心通孔的圆环形吊接端，环形曲面做了平滑过渡处理，中心通孔用于穿接销轴实现与外部吊接部件的铰接，环形外侧的曲面弧度经过反复调整，避免应力集中问题的出现；另一端为带径向通孔的圆柱铰接端，圆柱端面做了倒角处理，径向通孔用于与执行部件完成销轴连接，实现动力的传递；中间连接段采用渐变式颈缩结构，从两端的大直径平滑过渡到中间的小直径，既保证了整体结构的连接强度，又有效降低了构件自身重量，减少材料浪费。建模完成后采用Keyshot进行渲染，材质选用抛光不锈钢材质，调整金属粗糙度参数至0.1左右，添加环境反射贴图模拟金属表面的细腻拉丝质感，同时在构件下方添加地面反射效果，还原金属构件的真实光影表现，渲染输出的效果图清晰展现了各部位的结构细节与曲面过渡效果。设计过程中重点考量了构件的受力特性，对铰接孔部位做了局部加厚处理，提升孔位的抗挤压、抗磨损能力，中间连接段的曲面过渡经过有限元受力分析验证，在额定拉力载荷下不会出现应力断裂问题，整体结构紧凑，安装便捷，能够适配跳汰机的工位安装需求，可直接用于后续的工程图导出与生产加工，也可作为机械结构教学的参考案例使用。
