摩托车HID控制器带线束结构三维设计

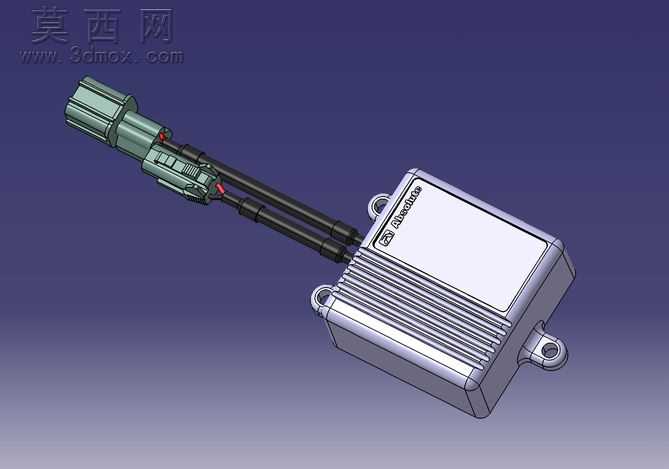

本作品为摩托车配套HID控制器的三维结构设计，建模阶段严格遵循摩托车电气部件的实际尺寸规范，完整还原了控制器本体、输出线束、防水接插件的全部结构细节。建模过程中首先完成控制器壳体的主体构建，壳体采用带安装耳的方形盒体结构，表面设计有平行散热筋结构，用于提升控制器工作时的散热效率，三个带通孔的安装耳分布在壳体侧边，适配摩托车车架的安装固定需求，壳体边角做圆弧过渡处理，避免应力集中同时提升装配安全性。其次完成内部电路承载腔体的结构设计，腔体与上盖的配合面做了密封止口结构预留，可满足户外骑行场景下的防水防尘要求，壳体表面预留了品牌标识的蚀刻区域，还原实物的标识细节。随后完成双路输出线束的建模，线束外层做了波纹防护套的纹理还原，每根线束末端匹配防水接插件，接插件的锁止卡扣、密封胶圈、插针接口结构都做了精细化还原，接插件与线束的衔接处做了应力缓冲结构设计，避免车辆行驶过程中线缆弯折断裂。渲染阶段采用工业产品展示常用的渐变深蓝背景，赋予壳体哑光工程塑料材质，散热筋区域做细微的磨砂质感处理，接插件部分采用深绿半透明工程塑料材质，金属插针赋予金属光泽材质，线束防护套采用黑色橡胶材质，通过光影调整突出各部件的材质差异与结构层次，清晰展现控制器的整体装配关系与细节特征。设计过程中充分考虑摩托车部件的使用场景，在结构上兼顾散热性能、防水性能、抗震性能与安装便利性，所有结构特征都可直接用于后续的结构验证、开模参考与装配模拟，完整呈现了摩托车HID控制器从外部装配到细节结构的全部设计要素。
