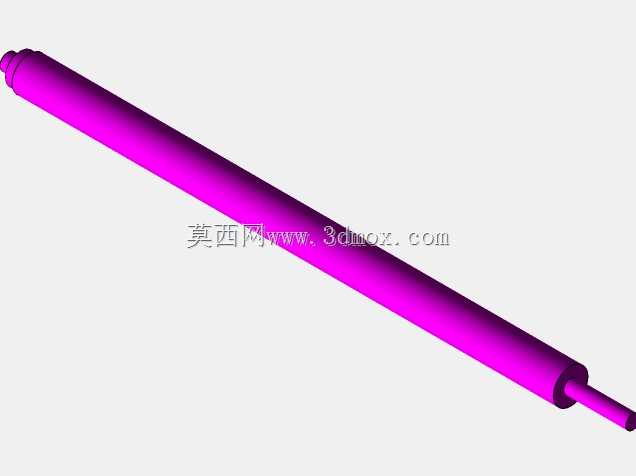

双耳环铰接式液压执行油缸结构设计

　　这款双耳环铰接式液压缸，是液压传动系统里最常见的直线执行部件，日常在工程机械臂架俯仰驱动、工装夹具夹紧动作、自动化生产线工件顶升位移、环卫车辆厢体举升、农机具姿态调整这类场景里随处可见，核心作用是把液压系统的压力能转化为活塞杆的直线往复机械能，相比电缸、气缸，它能在更小的安装空间里输出更大的推拉力，且带载启停的抗冲击能力更强，重载工况下的运行稳定性更有优势。

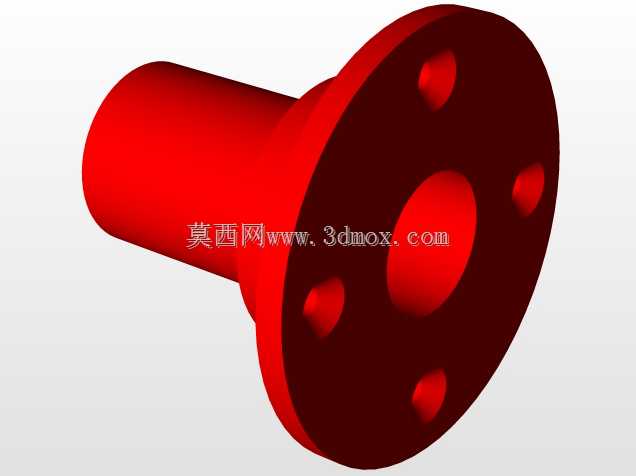

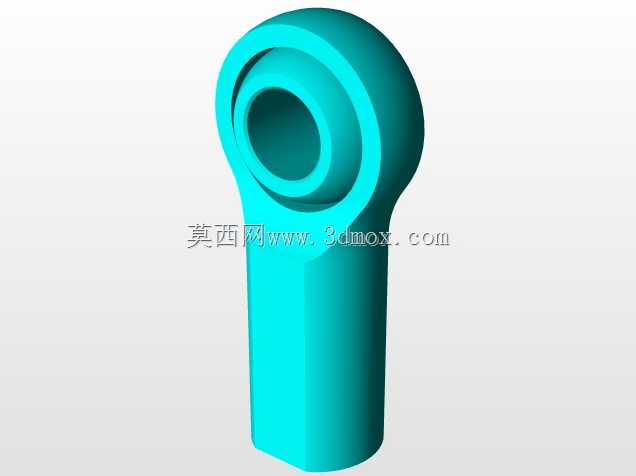

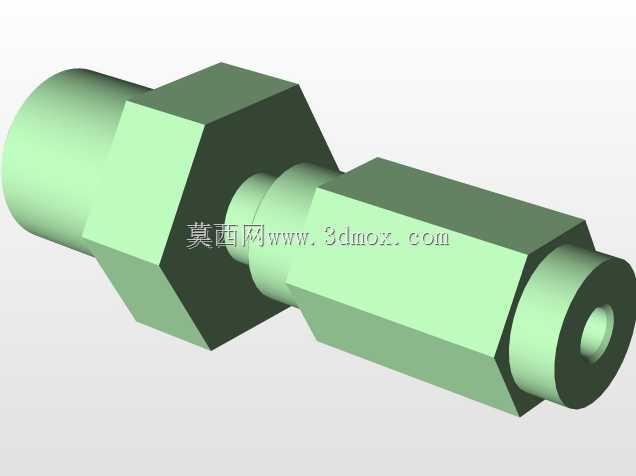

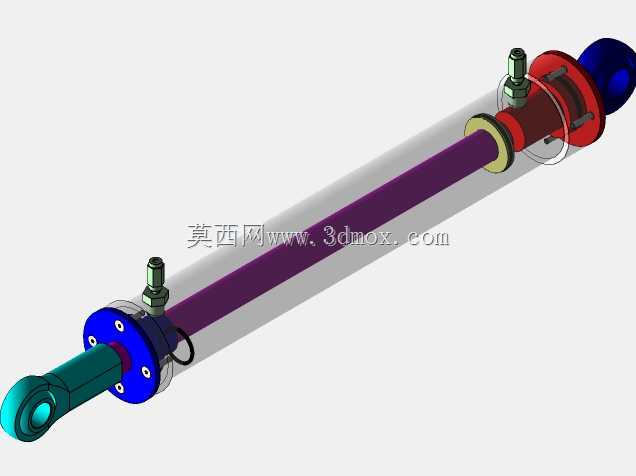

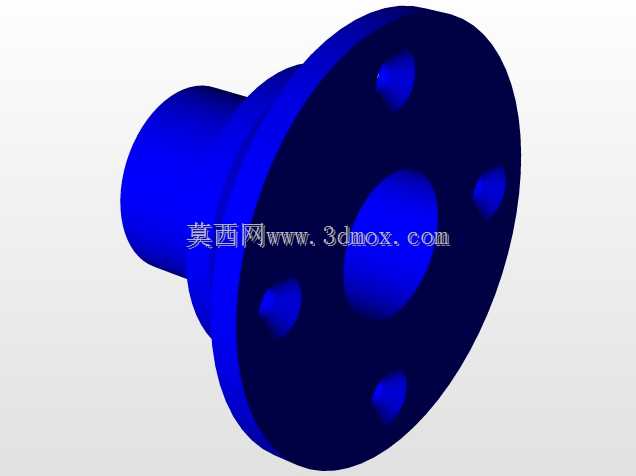

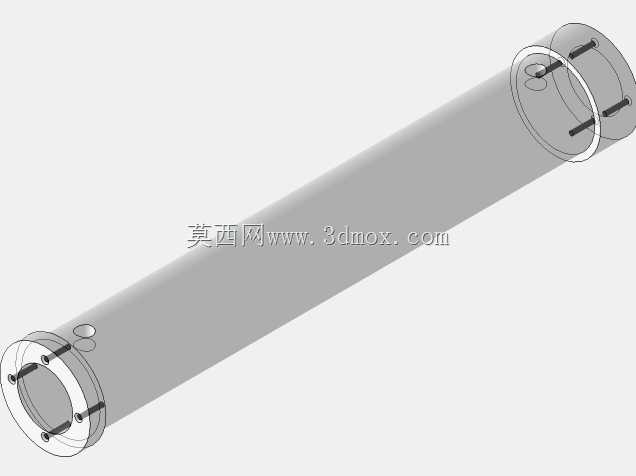

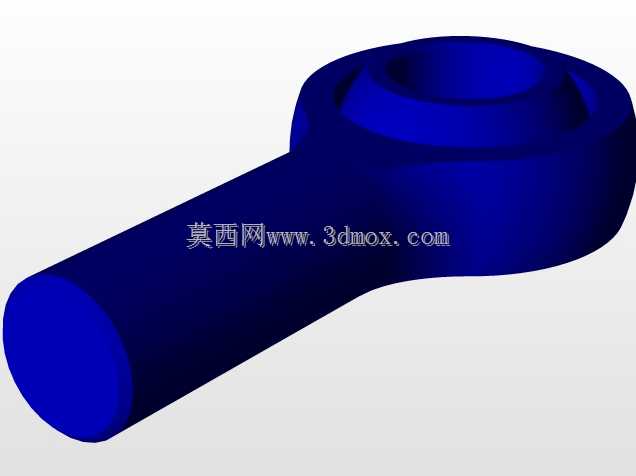

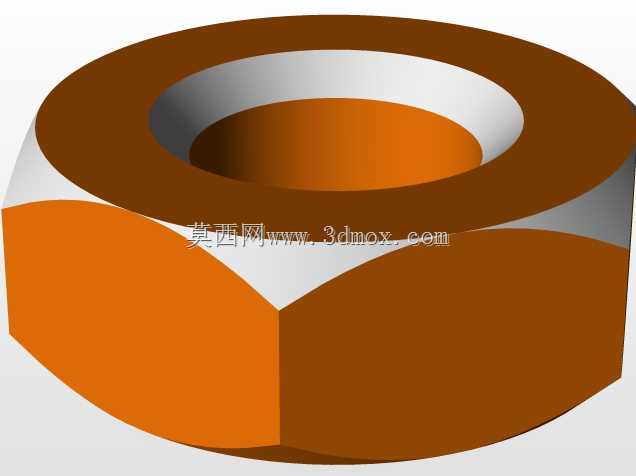

　　从结构设计逻辑来看，这款油缸采用两端耳环铰接的安装形式，两端的铰接孔内预留了关节轴承的安装位，这种设计的核心考量是抵消安装面的同轴度误差，设备运行过程中机架产生的小幅形变、动作过程中负载端的摆动偏移，都不会在活塞杆上产生附加的径向弯矩，能大幅降低活塞杆密封件的偏磨概率，延长密封组件的使用寿命。缸筒与端盖采用法兰螺栓锁紧的连接结构，相比螺纹旋合式端盖，这种结构拆装维护更便捷，拆解更换密封件时不需要专用的旋合工装，日常现场维护的效率更高，同时法兰连接的承压冗余更足，能适配中高压工况下的使用需求。油口设置在缸筒侧壁靠近两端端盖的位置，采用标准铰接管接头连接形式，管路布设时可以灵活调整接头朝向，避免管路与周边结构件产生运动干涉。活塞杆表面做了硬化处理，外露的杆段配合防尘圈，能阻挡作业环境里的粉尘、金属碎屑进入缸筒内部，避免划伤缸筒内壁与密封件。

　　从安装边界与尺寸适配角度来说，设计时首先要确认两端耳环的铰接孔中心距，即油缸完全缩回时的安装距，这个尺寸直接决定了油缸能不能适配现有设备的安装位，若安装距偏差过大，会导致油缸伸出行程不足，或是完全缩回时顶坏端盖结构。其次要确认活塞杆的直径与缸筒内径的匹配关系，缸径决定了额定系统压力下的理论输出推拉力，杆径则决定了油缸有杆腔的作用面积，直接影响回程的输出力大小，同时杆径的抗弯强度要匹配负载端的径向扰动幅度，避免长行程工况下活塞杆出现挠曲变形。行程参数需要结合实际动作的位移需求预留5-10mm的余量，避免活塞运行到行程端点时硬顶端盖，造成结构冲击损坏。另外还要注意缸体外径的尺寸边界，油缸摆动过程中，缸筒外壁不能和周边的机架结构、管路、线缆产生剐蹭，尤其是绕铰接点摆动的全行程范围内，要预留足够的安全间隙。

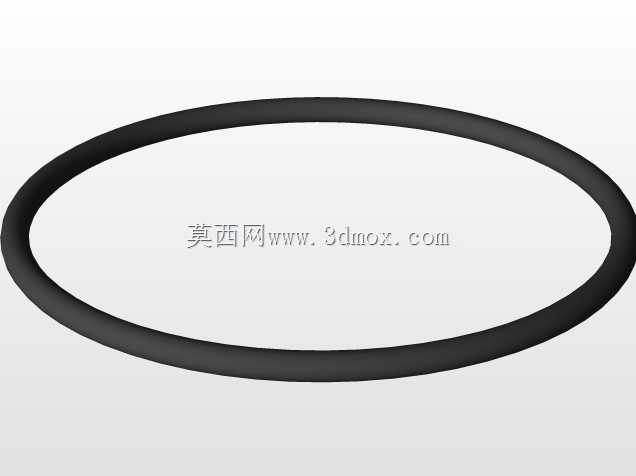

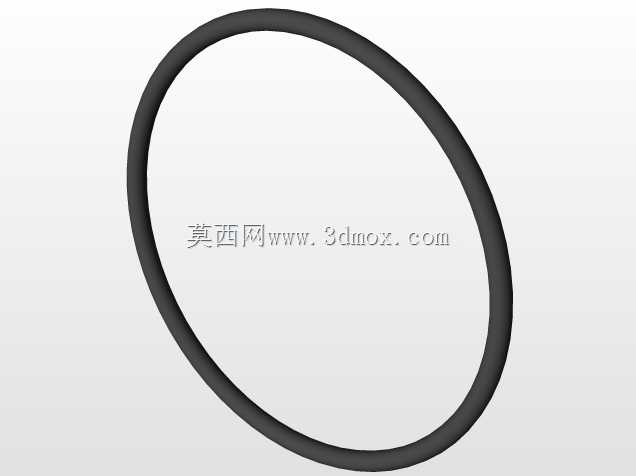

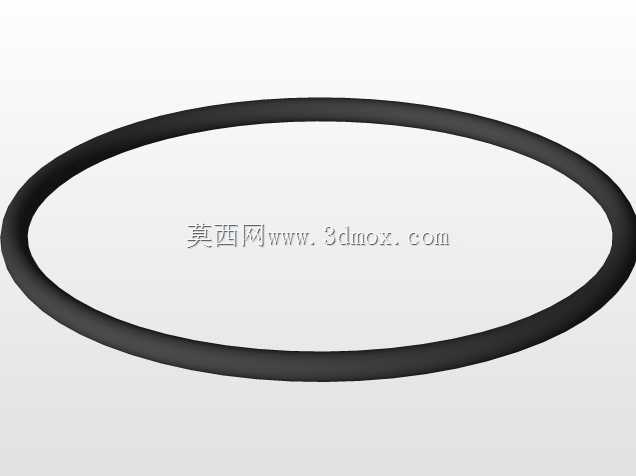

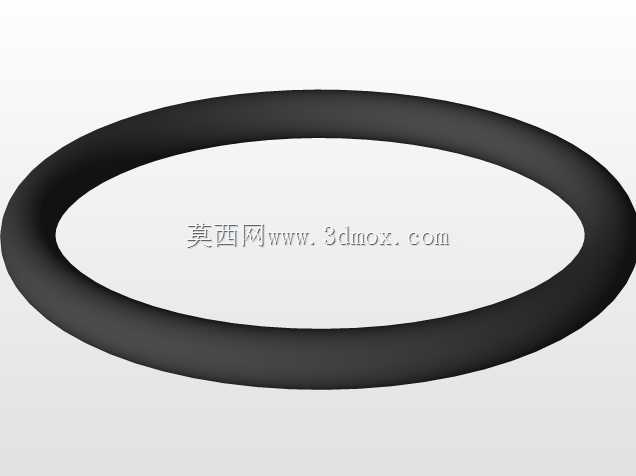

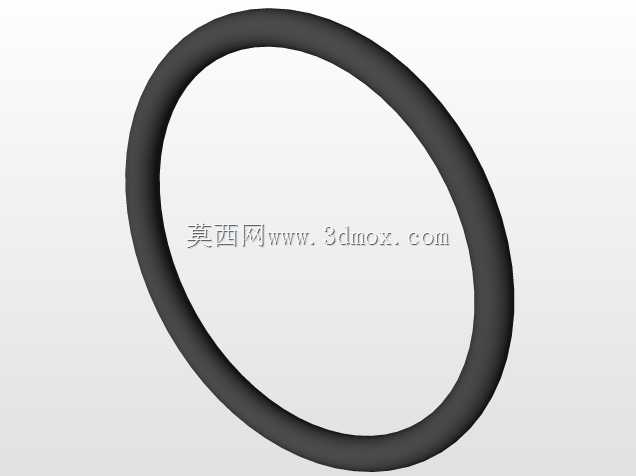

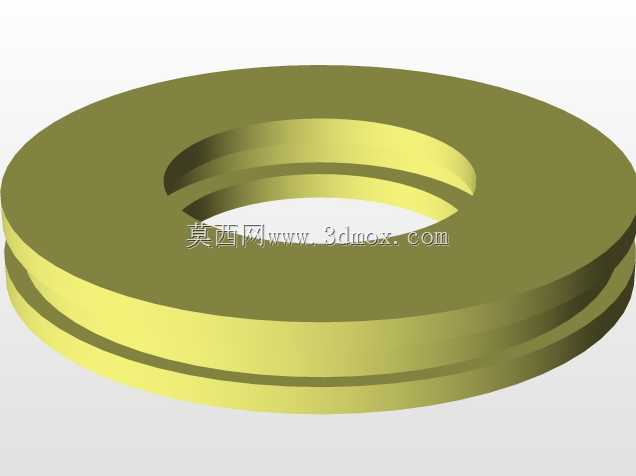

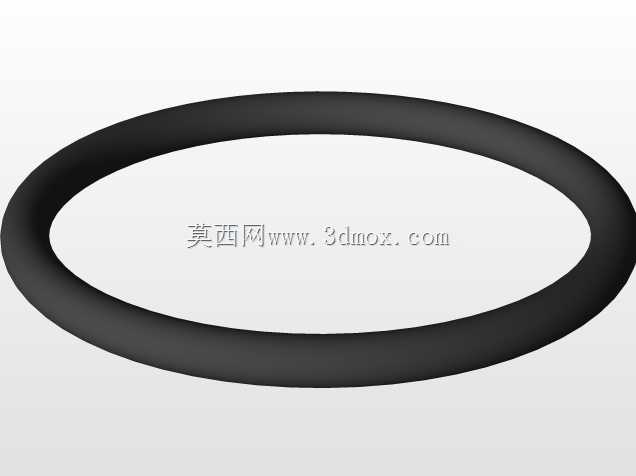

　　这款油缸的密封结构采用了多道组合密封的形式，活塞位置设置了双向承压的密封圈，隔开有杆腔与无杆腔的压力油，避免内泄导致的出力不足、动作爬行问题；活塞杆位置依次设置了防尘圈、轴用密封圈、缓冲密封圈，端盖位置还设置了排气结构，首次注油启动时可以排净缸内空气，避免运行过程中出现爬行、抖动的问题。两端的铰接耳环做了加厚处理，铰接位置的应力集中区域做了圆弧过渡，避免大负载推拉时耳环出现断裂失效。整体结构没有冗余的复杂设计，所有零部件都采用行业通用的标准规格，密封件、铰接轴承这类易损件都可以直接采购标准件替换，后期维护成本很低，适配绝大多数中低压液压系统的直线驱动需求，不管是新设备设计选型，还是旧设备的油缸替换测绘，都可以直接参考这个结构的尺寸逻辑做适配调整。
