工业级双轴碎纸破碎设备结构设计

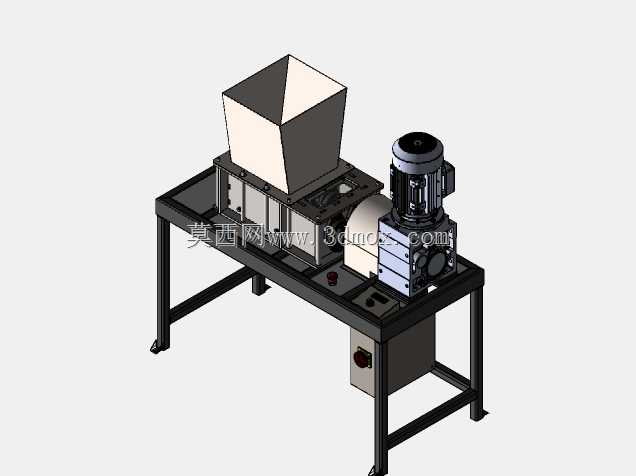

　　这款碎纸破碎设备主要面向办公废纸集中处理、工业边角料粉碎、涉密载体销毁等场景设计，区别于小型办公碎纸机，其整体采用落地式机架结构，可适配工厂物料处理车间、办公集中销毁点、废品回收预处理工位的安装需求，设备底部预留的可调脚杯安装位，可适配地面存在3-10mm高度差的安装环境，无需额外做地面找平处理，机架整体采用方管焊接成型，焊接位置预留了打磨清根的工艺空间，建模时所有焊缝位置均做了实体化处理，可直接导出用于焊接工艺卡的编制参考。

　　设备上部的倒梯形进料斗采用大倾角斜壁设计，内壁倾斜角度设置为62度，可避免轻薄纸张进料时出现架桥卡料的问题，进料口的长宽尺寸按照单次投入50张A4纸的堆叠体积设计，同时可兼容厚度不超过5mm的硬纸板、薄塑料片类物料的投入，进料斗与下部破碎腔采用螺栓连接结构，连接法兰位置预留了密封垫安装槽，可防止粉碎过程中细碎纸屑从拼接缝隙飞溅。破碎腔内部采用双轴平行布置的刀轴结构，动刀采用交错排布方式，相邻动刀的刃口间隙控制在0.2mm，既可以保证对纸张的剪切粉碎效果，又能避免间隙过小导致的刀轴运转卡滞，刀轴两端采用带座轴承支撑，轴承座与破碎腔侧壁采用定位销+螺栓的组合固定方式，可保证长时间运转下刀轴的同轴度偏差不超过0.05mm，减少运转过程中的振动与异响。

　　设备的动力端采用减速电机直连的传动方案，电机与减速机采用一体化安装结构，省去了额外的链传动或带传动结构，既压缩了设备整体的横向安装尺寸，又减少了传动环节的功率损耗，减速机输出端与主动刀轴采用胀套连接，相比键连接可承受更大的冲击载荷，适配偶尔混入硬物料时的瞬时冲击工况，电机侧的安装座与机架之间预留了减震垫安装位，可吸收电机运转时产生的高频振动，降低设备整体的运行噪音。设备下部的机架侧面预留了电气控制盒的安装空间，控制盒面板上预留了启动、停止、急停按钮的安装位，急停按钮采用凸起式设计，可在出现卡料等异常情况时快速触发停机，电气走线全部沿机架方管的内部空腔布置，外部仅在电机接线端、控制盒接线端预留走线孔，可避免车间内的粉尘、纸屑堆积在走线位置引发的安全隐患。

　　从建模细节来看，所有可拆卸的连接位置均预留了扳手操作空间，比如轴承座固定螺栓的位置，预留了120mm的扳手活动空间，可在不拆解其他部件的情况下完成轴承的更换维护；动刀采用分体式安装结构，单个动刀通过螺栓固定在刀轴的刀座上，出现刃口磨损时可单独更换单个动刀，无需整体更换刀轴，降低后期维护成本。设备的出料位置位于破碎腔正下方，机架下部预留了180mm的接料空间，可直接放置标准尺寸的周转箱承接粉碎后的物料，无需额外配置出料输送结构，适配小批量集中处理的使用场景。整体结构的重心经过校核，设备满负载运转时的重心投影落在机架四个脚杯的支撑范围中心位置，不会出现侧翻风险，机架支腿的横向跨距按照整体高度的0.6倍设置，可保证设备运转时的稳定性，无需额外打膨胀螺栓固定地面，方便设备在车间内的移位调整。
