卡普兰水轮机转轮结构三维设计

　　在低水头大流量的水电站机组选型中，卡普兰式水轮机的适配性远高于常规混流结构，其核心做功部件就是可调式转轮，这一部件的水力型线、叶片转角匹配度直接决定整个电站的水能利用效率与机组运行稳定性。从实际电站运维数据来看，多数低水头电站的出力不足、振动超限问题，根源都出在转轮的叶型设计与安装匹配偏差上，因此在三维建模阶段就需要把全工况的水力边界、安装配合尺寸做足校核，不能只停留在外观曲面的搭建上。

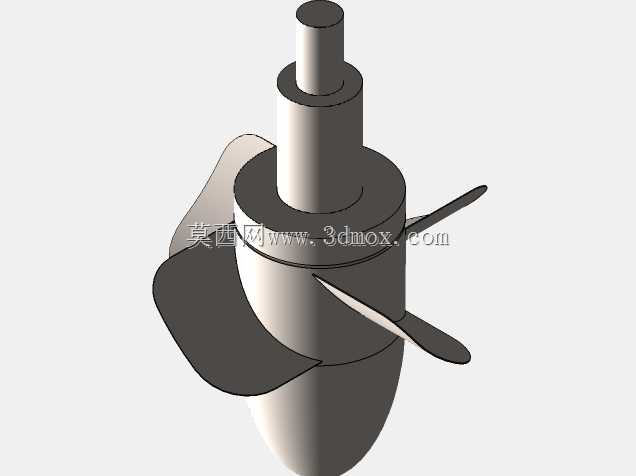

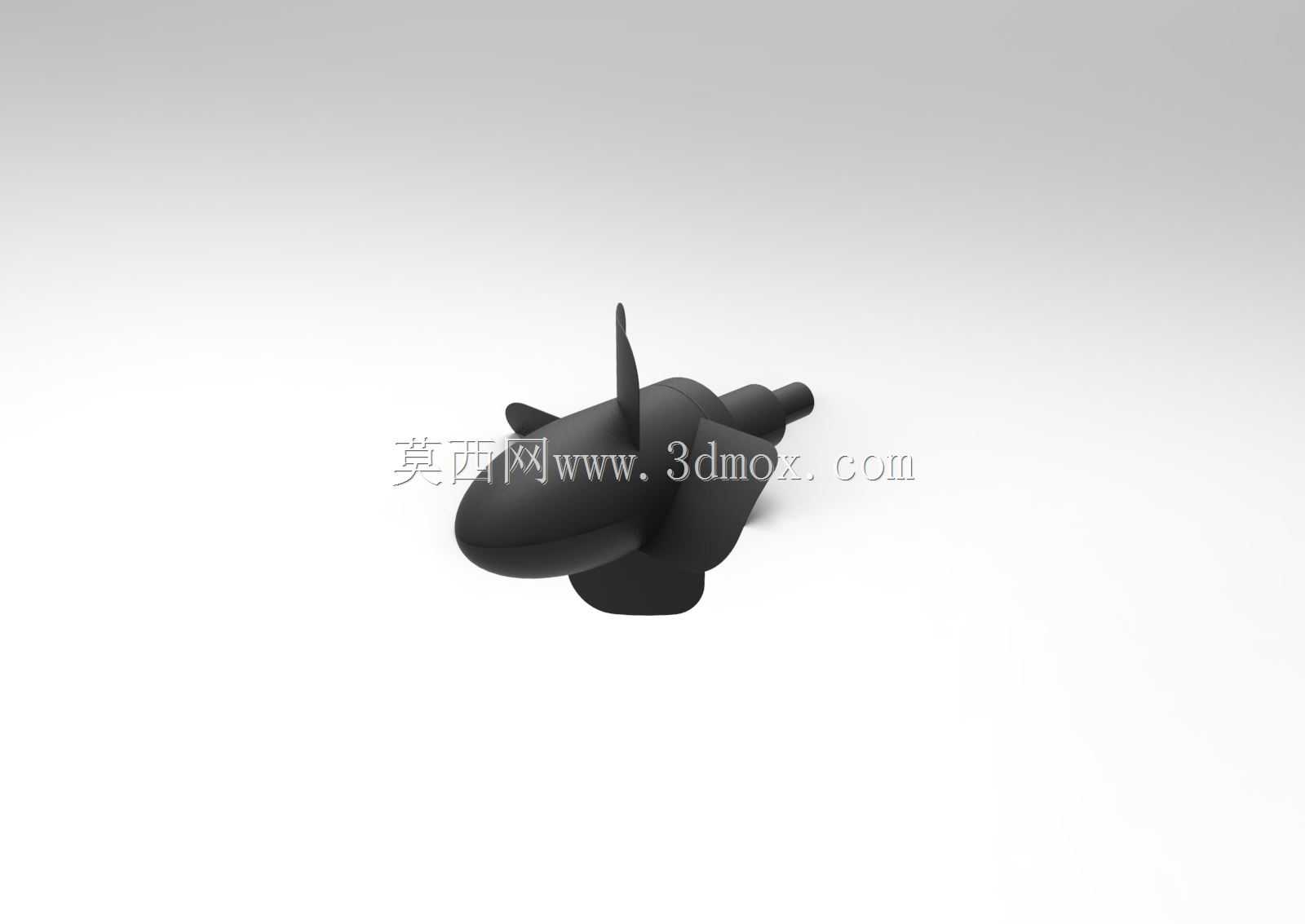

　　这套转轮的整体结构采用轮毂内置转叶机构的布局，叶片与轮毂的连接采用枢轴式配合，每片叶片的枢轴轴线与轮毂径向呈固定倾角，适配不同水头下的叶片转角调节需求，在10-30米的低水头区间内，通过调整叶片转角可以让水轮机始终处于高效运行区间，避免偏离最优工况产生的脱流、空腔气蚀问题。从外形尺寸边界来看，转轮的最大外径需要与电站流道的转轮室通径保持严格的配合公差，径向间隙控制在转轮直径的千分之一到千分之一点五区间，间隙过大会导致容积损失大幅升高，间隙过小则容易在机组抬机、摆度超限时出现叶片与转轮室的碰磨，引发结构损伤。

　　建模过程中首先要确定的是轮毂的锥度与流道的匹配关系，卡普兰转轮的轮毂通常采用球形或近球形的外轮廓，目的是在叶片转动调节角度时，叶片外缘与转轮室、叶片内缘与轮毂表面的间隙始终保持均匀，不会出现局部间隙突变的情况。叶片的翼型采用扭曲变截面设计，从靠近轮毂的根部到外缘位置，翼型的弦长、安放角、厚度都呈连续渐变状态，根部截面厚度更大以承受水流冲击带来的弯矩载荷，外缘截面更薄以降低水力损失，每个截面的翼型坐标都需要结合水力设计的流线分布来确定，不能随意做曲面光顺处理，否则会改变翼型的升阻比，直接影响转轮的出力效率。

　　从安装边界来看，转轮的上端需要与水轮机主轴的法兰端面配合，连接螺栓的孔位分布、止口的配合公差都要和主轴端的尺寸完全匹配，止口采用过渡配合保证同轴度，连接螺栓需要采用预紧结构，避免机组运行过程中螺栓松动引发的转轮摆度超标。转轮的下端通常连接泄水锥，泄水锥的流线型曲面需要和轮毂下沿平滑过渡，引导水流平顺进入尾水管，减少出口的水力损失，避免尾水管内出现偏心涡带引发的机组振动。

　　实际应用场景中，这类转轮多用于径流式低水头水电站、潮汐电站以及部分引水式电站，这类电站的水头波动幅度较大，汛期与枯水期的流量差异明显，卡普兰转轮的双调节特性（配合导叶开度调节）可以适应宽幅的水头、流量变化，在负荷调整过程中保持较高的运行效率。建模时还需要考虑叶片的转动行程范围，要在三维环境中模拟叶片从最小开度到最大开度的转动过程，检查叶片与轮毂、相邻叶片之间是否存在运动干涉，同时要预留足够的密封件安装空间，轮毂内部的转叶机构、操作油管的布置空间也要在轮毂建模时提前预留，避免后续结构设计出现空间冲突。

　　从结构强度角度，叶片根部的过渡圆角需要做圆滑处理，避免应力集中，长期受交变水流载荷作用下，应力集中位置很容易出现疲劳裂纹，这也是很多电站转轮故障的高发位置。叶片表面的曲面曲率要保持连续，不能出现局部的凹凸折面，否则运行时会在折面位置产生局部低压区，诱发气蚀，气蚀不仅会剥蚀叶片表面的金属材料，还会引发机组的振动和噪声，降低机组的使用寿命。另外，转轮的整体动平衡要求较高，建模时需要保证各叶片的型线、重量分布均匀，对称位置的叶片重量差要控制在允许范围内，减少运行时的离心力不平衡量。

　　在与周边部件的配合上，转轮室的内壁型线要和叶片转动时的外缘轨迹完全匹配，安装时要保证转轮与转轮室的同轴度，避免出现单侧间隙过小的问题。导水机构出口的水流环量要与转轮的进口角匹配，让水流平顺进入转轮叶道，减少进口冲击损失，这部分虽然属于导水机构的设计范畴，但在转轮建模时也需要结合导叶出流角度来调整叶片进口边的翼型角度，保证整个过流通道的水流顺畅。
