壁挂式路由器钣金封闭外壳结构设计

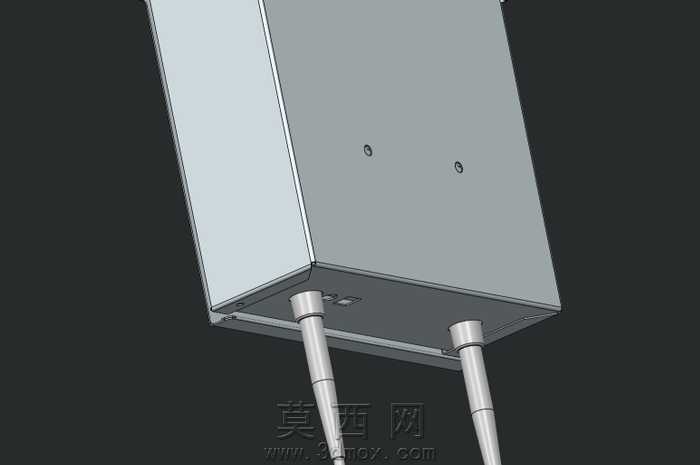

本作品为壁挂式路由器的封闭外壳三维设计方案，整体采用钣金工艺实现设备的防护与安装需求，建模过程围绕钣金加工的工艺特性展开，严格遵循0.8毫米钣金件的折弯、扣合工艺规范进行结构搭建。建模阶段先完成主体箱体的基础轮廓绘制，通过薄壁拉伸生成基础腔体，再针对钣金的折弯边进行工艺处理，预留合理的折弯间隙与止裂槽，避免实际加工时出现板材撕裂、折弯角度偏差的问题，同时在箱体侧边预留安装固定孔位，孔位位置匹配壁挂安装的受力需求，保证设备挂载后的结构稳定性。渲染环节采用哑光金属材质模拟真实钣金壳体的表面质感，调整材质的粗糙度与反光参数，还原冷轧钢板经喷涂处理后的细腻哑光效果，同时对安装支脚部分做差异化材质处理，突出支脚与主体壳体的装配关系，让整体模型的视觉呈现更贴近真实成品的外观效果。结构设计上采用分体式设计思路，将路由器主体封闭包与壁挂挂架做独立建模处理，二者通过卡扣与螺丝孔位实现快速装配，既保证外壳对内部电路板、天线组件的完整封闭防护，又能通过壁挂挂架实现墙面固定安装，避免桌面摆放占用空间。设计过程中充分考虑钣金件的加工便利性，所有折弯边均采用统一折弯半径，减少加工时的模具调整步骤，壳体的拼接边采用内嵌扣合结构，配合少量固定螺丝即可实现壳体的紧密闭合，既保证外壳的防护密封性，又降低后期设备维护时的拆装难度。同时针对路由器的散热需求，在壳体非可视面预留隐蔽式通风槽位，在不破坏外壳整体封闭外观的前提下，保证设备长时间运行时的热量散出，兼顾外观整体性与设备的实用散热需求。
