离心水泵用涡轮叶轮结构设计

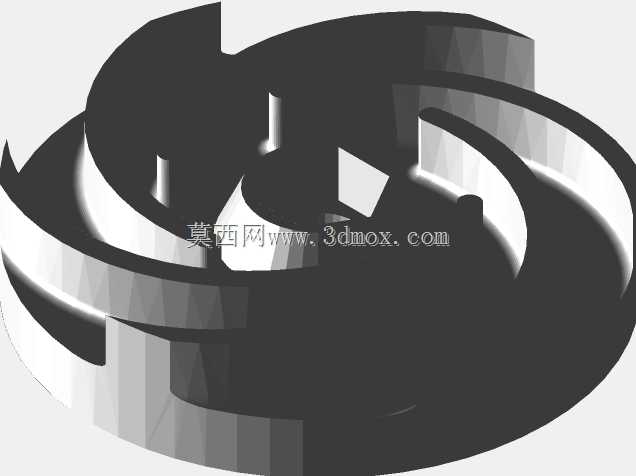

　　在流体输送类设备的核心过流部件设计中，离心式涡轮叶轮是决定泵组整体水力效率、运行稳定性与介质适配能力的关键零件，这类部件广泛应用在民用供水、工业循环水输送、化工介质增压、暖通系统水循环等场景中，直接承担着将输入轴的旋转机械能转化为流体压力能与动能的核心作用。不同于普通开式叶轮的结构设计，这款带双层流道分隔的涡轮结构，在设计阶段就针对高扬程、小流量工况的运行需求做了针对性优化，叶片采用空间扭曲型线设计，从叶轮入口处的轴向延伸段逐步过渡到出口处的径向排布，每一段型线的曲率变化都经过流场仿真校核，避免流体在流道内出现局部脱流、涡流区，降低运行过程中的水力损失与脉动噪音。从结构细节来看，这款叶轮的中心设置了与驱动轴配合的方形传动孔，

　　相比传统的圆形键槽连接，方形传动结构能够传递更大的扭矩，同时避免长期运行过程中键槽磨损导致的传动间隙问题，传动孔周边做了加厚的轮毂补强设计，能够承受高转速运行下的离心力载荷，避免轮毂部位出现应力集中开裂的问题。流道内部设置的径向分隔筋，将整体流道分割为多层独立的过流通道，这种设计一方面能够提升叶轮整体的结构刚度，降低高转速下叶片的形变位移量，另一方面可以对不同入口位置进入的流体做导流梳理，减少不同流层流体之间的相互扰动，提升流体流出叶轮时的方向一致性，降低后续蜗壳内的水力冲击损失。在安装边界的设计考量上，这类叶轮的轴向安装尺寸需要匹配泵腔的轴向间隙要求，叶轮前盖板与泵体密封环的配合间隙控制在合理区间，

　　既不能因为间隙过大导致容积效率下降，也不能因为间隙过小在运行热膨胀状态下出现摩擦剐蹭；叶轮的径向最大外圆尺寸需要与蜗壳的基圆尺寸匹配，保证流体流出叶轮后能够顺畅进入蜗壳的扩压流道，避免出现流动撞击。从实际使用场景的适配性来看，这种结构的涡轮叶轮既可以适配清水类低粘度介质的输送，也能在经过表面耐磨处理后，适配含少量固体颗粒的污水、循环水输送场景，叶片的厚度设计兼顾了耐磨寿命与流道过流面积的平衡，不会因为叶片过厚挤占流道空间导致过流能力下降，也不会因为叶片过薄在含颗粒介质的长期冲刷下出现过早磨损。设计过程中还需要做动平衡校核，由于叶轮是高速旋转部件，每一个叶片的重量偏差、型线位置偏差都需要控制在公差范围内，避免运行过程中出现振动超标，

　　进而影响轴承、机械密封等配套部件的使用寿命，叶轮背面的平衡凸台结构就是为了动平衡校正时去重调整预留的结构，不需要额外焊接平衡块，提升整体运行的可靠性。流道的进出口角度设计是这类叶轮的核心参数，入口角需要匹配流体进入叶轮时的预旋角度，降低入口冲击损失，出口角则直接决定了叶轮的扬程特性曲线，陡降型的特性曲线更适合管网阻力波动较大的供水场景，能够在流量变化时保持相对稳定的压力输出。
