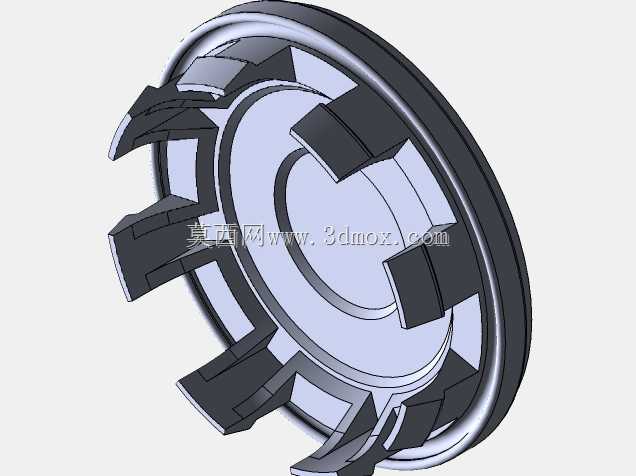

适配大众集团车型的轮毂锁紧轮罩结构

　　在乘用车底盘轮端的装配体系里，这类带多爪卡合结构的轮罩，主要承担轮毂轴承端的轴向锁紧与外部防护作用，适配大众、西雅特、斯柯达、奥迪多个品牌的同平台车型轮端结构，是轮端装配环节里兼顾锁紧可靠性与装配效率的典型零部件。从实际装车场景来看，轮端位置长期暴露在车底复杂工况下，行驶过程中会持续受到路面飞溅的泥水、砂石冲击，同时轮端轴承运转带来的持续振动、温度交变，也对端侧锁紧件的结构稳定性提出了很高要求，这类轮罩正是针对这些工况完成的结构设计。

　　从功能特性上拆解，该零件外圈为整圈环形贴合面，装配时可完全贴合轮毂轴承座的端面台阶，形成完整的周向密封贴合带，阻挡外部泥水、粉尘侵入轴承内部，避免润滑脂被污染后造成轴承早期磨损失效；内侧均匀分布的多个弹性卡爪是核心功能结构，每个卡爪都带有向内的卡合凸台，装配时对准轴承座外圈的对应卡槽推入，卡爪在弹性形变后卡入卡槽，即可完成轴向位置锁定，不需要额外的螺栓、卡簧等紧固件，装配过程仅需一次轴向压装动作，能大幅提升整车总装环节的轮端装配效率，同时也降低了售后维修环节的拆卸难度，用简单的撬具即可均匀施力拆下，不会对配合的轴承座端面造成损伤。

　　设计思路上，这类零件没有采用传统的螺纹锁紧或者卡簧锁紧方案，而是将锁紧功能与防护功能集成在单一冲压+注塑复合结构件上，卡爪的分布角度、每个卡爪的弹性形变余量都经过匹配计算：卡爪数量设置为8个，沿内圈均匀分布，保证周向锁紧力均匀，不会出现局部应力集中导致的卡爪断裂；每个卡爪的厚度、根部圆角都做了优化，既保证卡合后有足够的锁紧力，在车辆行驶的持续振动下不会松脱，又控制了压装时的所需力度，避免装配时压装力过大导致卡爪断裂。外圈的环形唇边做了微角度倾斜设计，装配后唇边会在压装力作用下产生微形变，紧密贴在轴承座的端面台阶上，即使车辆经过积水路面，高压的水流冲击也不会突破这个贴合面进入轴承腔。

　　从安装边界来看，该轮罩的外径完全匹配对应车型轮毂轴承座的外圈台阶尺寸，装配后不会突出轴承座端面，不会和后续装配的轮毂、制动鼓等部件产生运动干涉；内圈的避让直径大于轴承中心轴的外径，不会和轮轴产生摩擦；轴向的厚度控制在合理范围，装配后不会占用过多轮端的轴向空间，给制动间隙调整、轮毂装配预留了足够的余量。零件的材质选用具备一定弹性与结构强度的复合工程材料，既可以满足卡爪反复拆装的弹性需求，又能抵御车底的温度交变、路面腐蚀，不会像金属冲压件那样长期使用后出现锈蚀卡滞的问题，也不会因为低温环境出现材质脆裂失效。

　　在实际的整车验证环节，这类轮罩需要通过多轮工况测试：包括高压水冲洗测试，验证密封贴合面的挡水能力；持续振动测试，验证卡爪在长时间振动工况下的锁紧可靠性，不会出现松脱；高低温循环测试，验证材质在-40℃到120℃的温度区间内的性能稳定性，不会出现形变、脆裂问题；还有多次拆装测试，验证卡爪经过反复拆装后依然能保持足够的卡合力，满足售后维修的拆装需求。不同于外露的装饰性轮罩，这个轮罩位于轮毂内侧的轮端位置，不承担外观装饰作用，所有结构设计都围绕功能可靠性与装配效率展开，没有多余的造型结构，每个几何特征都对应明确的工程需求：卡爪的凸台高度决定了卡合的锁紧量，根部的圆角决定了卡爪的疲劳寿命，外圈唇边的角度决定了密封贴合的效果，内圈的倒角则是为了装配时的快速导向，让压装过程中零件可以自动对准中心，不会出现偏斜压装导致的卡爪断裂问题。

　　在三维建模过程中，这类零件需要重点关注卡爪的形变空间模拟，要保证卡爪在压装过程中的形变量处于材料的弹性形变区间内，不能出现塑性形变导致卡合失效；同时所有配合面的尺寸公差需要严格匹配轴承座的对应尺寸，过盈量过大会导致装配困难，过盈量不足则会导致密封失效、锁紧力不足容易松脱。周向的卡爪位置度要求较高，需要保证每个卡爪都能准确对准轴承座上的对应卡槽，避免出现个别卡爪未卡入卡槽的装配问题。
