室内商用多功能走跑健身器材结构设计

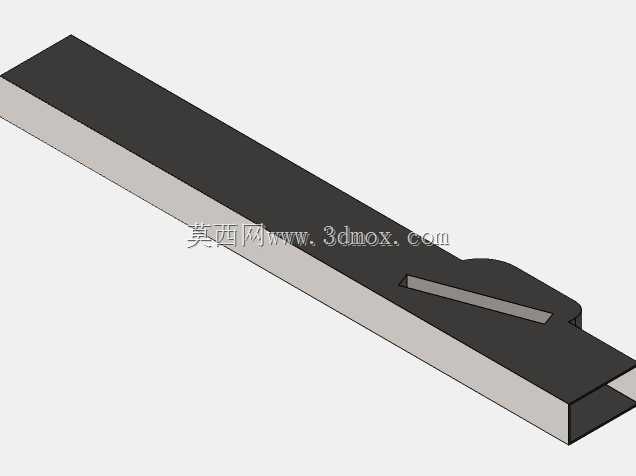

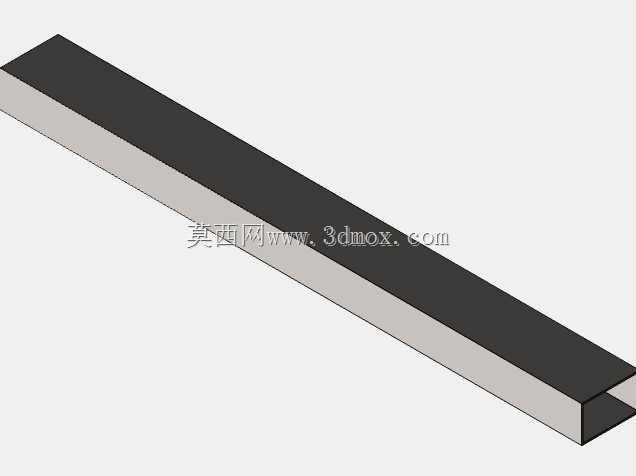

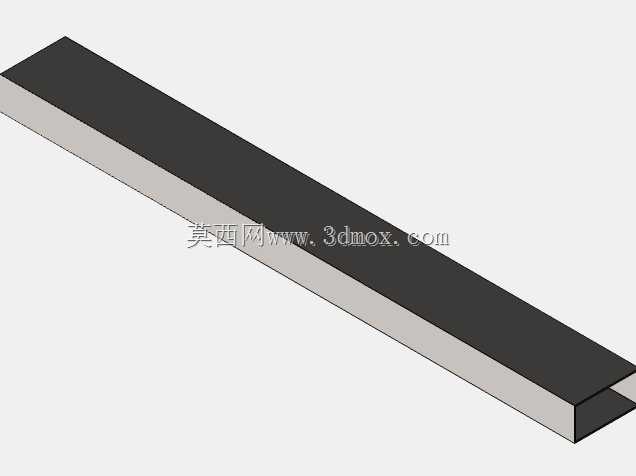

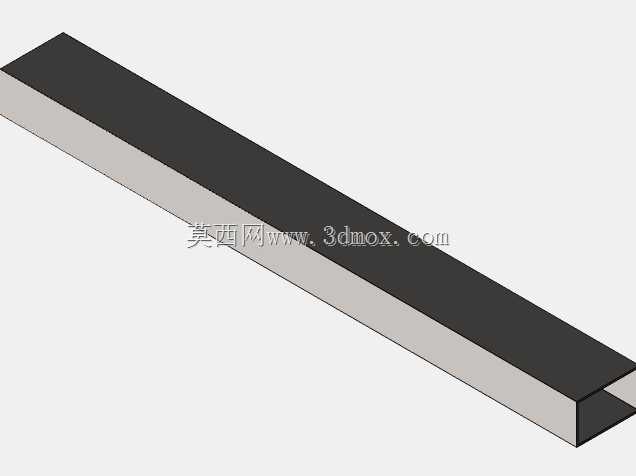

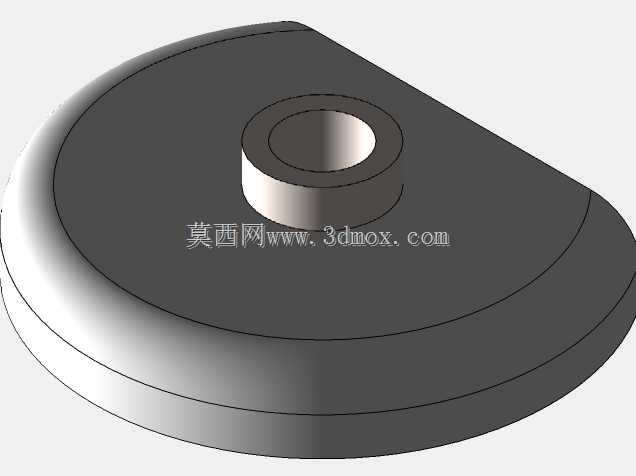

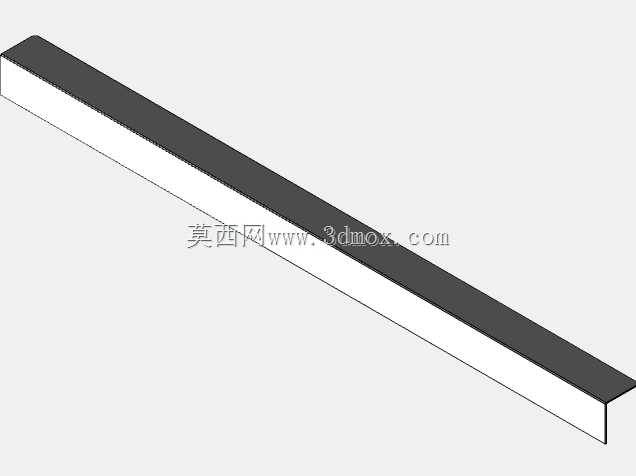

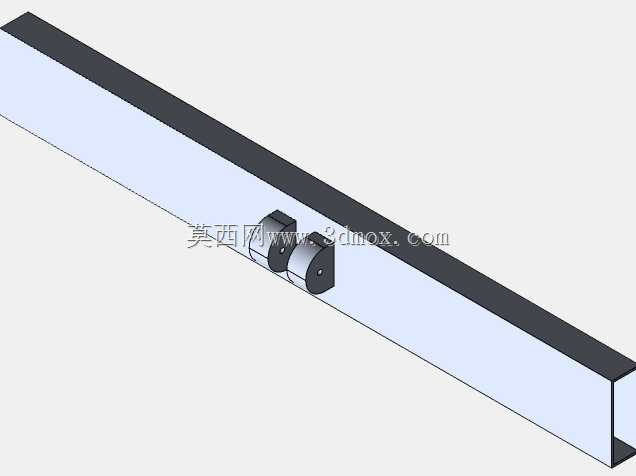

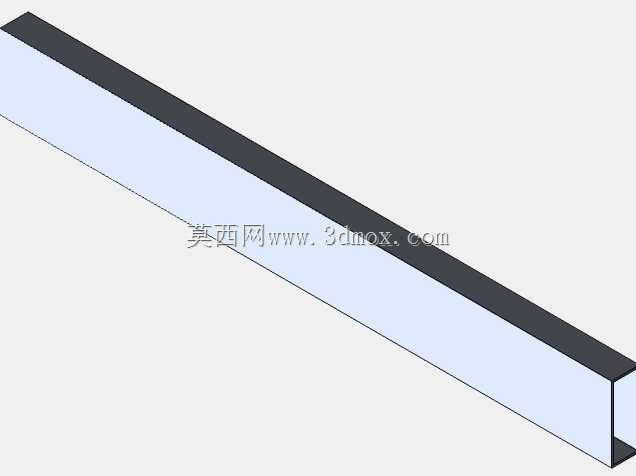

　　这款走跑类健身设备的三维结构设计，核心围绕商用健身场景的高频使用需求展开，区别于家用轻量化机型，整体机架采用闭环式方管焊接框架结构，在跑台两侧设置连续支撑纵梁，从前端立柱安装位一直延伸至跑台尾部的从动辊安装座，全程无结构断点，能够承受连续12小时以上的高频运行负载，适配商业健身房、企事业单位健身区、社区公共健身点这类日均使用人次较高的场景。从安装边界来看，设备整体占地长度控制在1.8米区间，宽度在0.85米以内，前端操控台的安装高度距离地面1.25米，预留的扶手操作空间向跑台两侧外扩12厘米，安装时仅需在设备尾部预留0.3米的安全散热距离，无需额外打膨胀螺栓固定，依靠机架底部的四个可调式橡胶减震脚座即可完成调平，适配地砖、地胶、

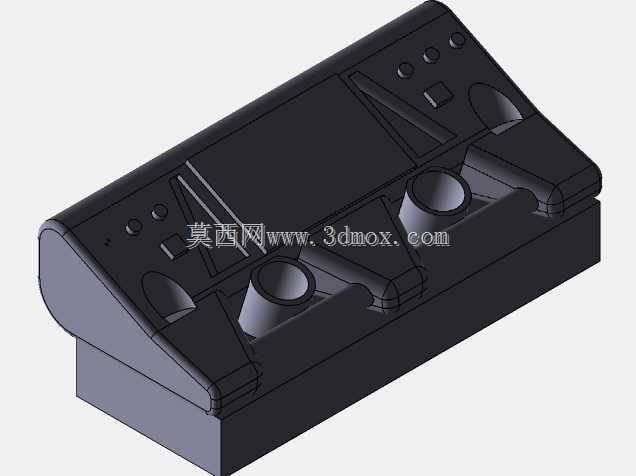

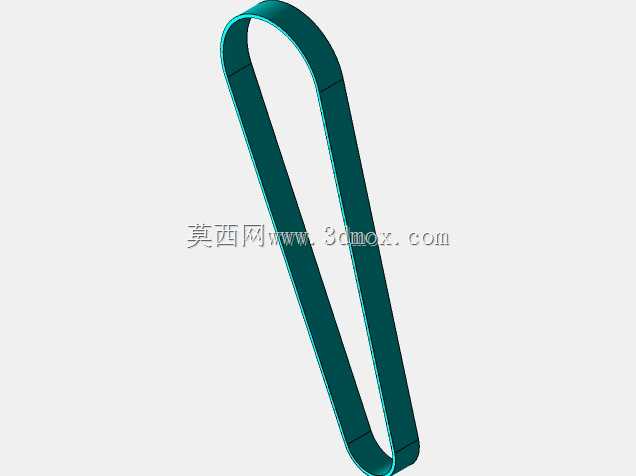

　　实木地板等多种商用地面铺装材质，不会对地面造成压痕损伤。跑带运行区域的有效宽度设置为52厘米，长度1.3米，能够满足身高1.9米以下使用者的正常步幅需求，跑板下方采用分层式减震结构，靠近跑台前端的位置设置高密度弹性垫块，对应使用者落脚时的足跟冲击区域，中后段采用中等密度的减震条分散前掌蹬踏的作用力，既能够降低跑步时的关节冲击力，也不会因为减震结构过软导致跑带运行时出现左右偏移的问题。前端操控台的结构设计采用倾斜式安装面板，面板与水平面呈15度夹角，使用者在走跑过程中无需过度低头即可观察运行参数，操控按键全部采用大尺寸凸起式结构，即便运动过程中手心出汗也能准确触达功能按键，面板两侧的扶手延伸至跑台前端三分之一位置，

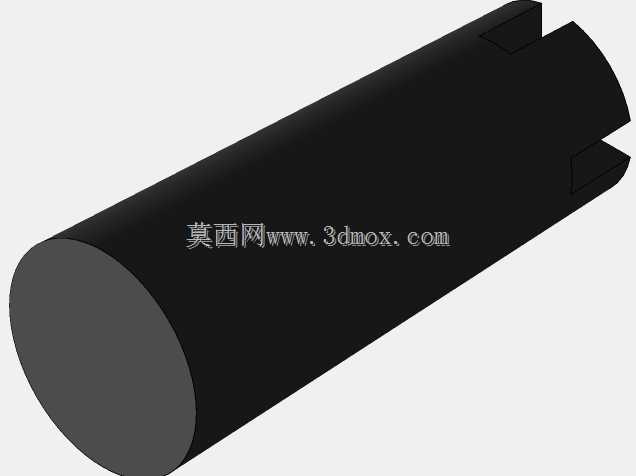

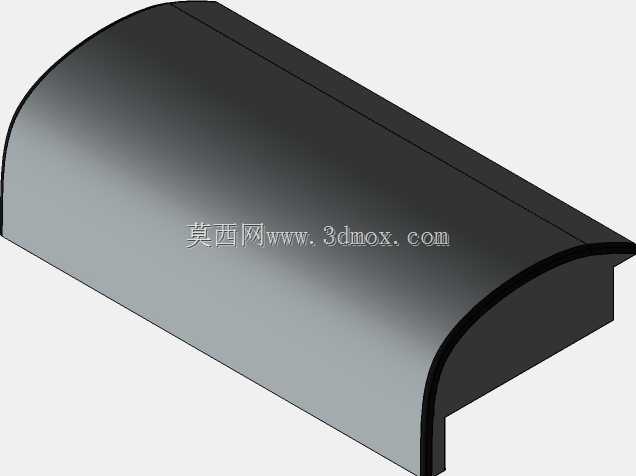

　　扶手表面包裹防滑纹理的橡塑材质，既可供使用者起步时扶持保持平衡，也集成了心率检测的接触模块，运动过程中双手搭靠即可实时采集心率数据。动力传输部分采用前置式驱动辊设计，驱动辊与跑带的接触面包覆2毫米厚的防滑橡胶层，增大辊筒与跑带之间的摩擦力，避免高负载运行时出现跑带打滑的问题，驱动辊的两端采用密封式深沟球轴承支撑，轴承座与机架纵梁之间设置减震垫圈，能够过滤辊筒高速旋转时产生的细微振动，降低设备运行时的结构传导噪音，实测在跑速12km/h的工况下，设备一米处的运行噪音低于65分贝，不会对周边相邻的健身区域造成声音干扰。跑台尾部的从动辊设置了双侧张紧调节结构，调节螺栓采用细牙螺纹设计，每旋转一圈可实现0.5毫米的张紧量调节，维护人员无需拆解跑台侧护板，仅通过尾部的两个调节孔即可完成跑带张紧度与跑偏量的校准，日常维护操作门槛极低。侧护板采用一体成型的高强度工程塑料材质，护板与机架纵梁之间采用卡扣加隐藏式螺丝的固定方式，护板表面做磨砂防滑处理，即便使用者运动过程中不慎踩蹭到侧护板也不会滑倒，护板内侧预留了走线空间，所有动力线缆与信号线缆全部通过护板内部的走线槽排布，避免线缆与运动部件发生摩擦干涉，提升长期运行的安全性。设备的整体结构设计充分考虑了装配与运输的便利性，整个机架分为前端立柱总成、跑台框架总成、操控台总成三个大的模块，模块之间采用快拆式螺栓连接，出厂时可将三个模块分体包装，运抵现场后仅需拧紧8颗连接螺栓即可完成整机装配，

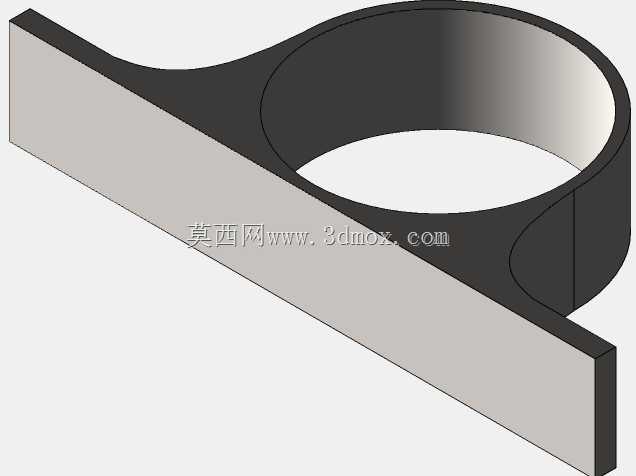

　　无需进行复杂的焊接或配钻作业。在功能适配层面，结构设计预留了多档位坡度调节的安装空间，后续可根据需求加装电动升降机构，实现跑台0到15度的坡度调节，满足走、慢跑、快跑、爬坡走等不同运动模式的使用需求，机架底部的脚座调节范围达到15毫米，即便安装地面存在轻微的不平整，也能通过调节脚座高度保证整机处于水平状态，避免运行时出现整机晃动的问题。从结构强度校核的角度来看，整个机架的方管壁厚达到2.5毫米，所有焊接位置采用满焊工艺，焊后做抛丸除锈处理再进行表面喷塑，能够承受最大150公斤的使用者重量，长期使用不会出现机架变形、焊缝开裂的问题，操控台的后部预留了水杯架、手机置物槽的安装位，使用者运动过程中可随手放置随身物品，细节设计充分贴合商用场景下的实际使用习惯。
