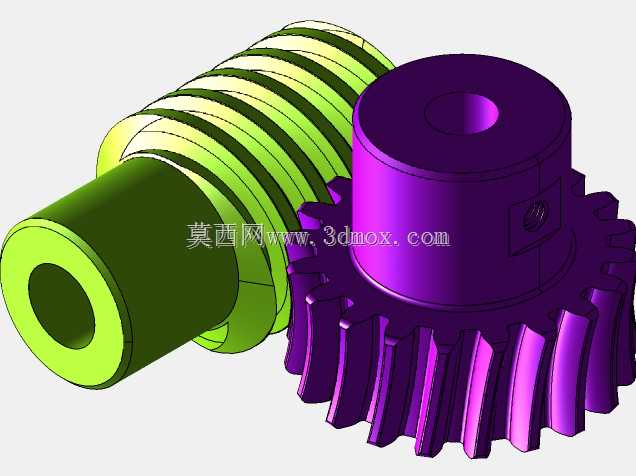

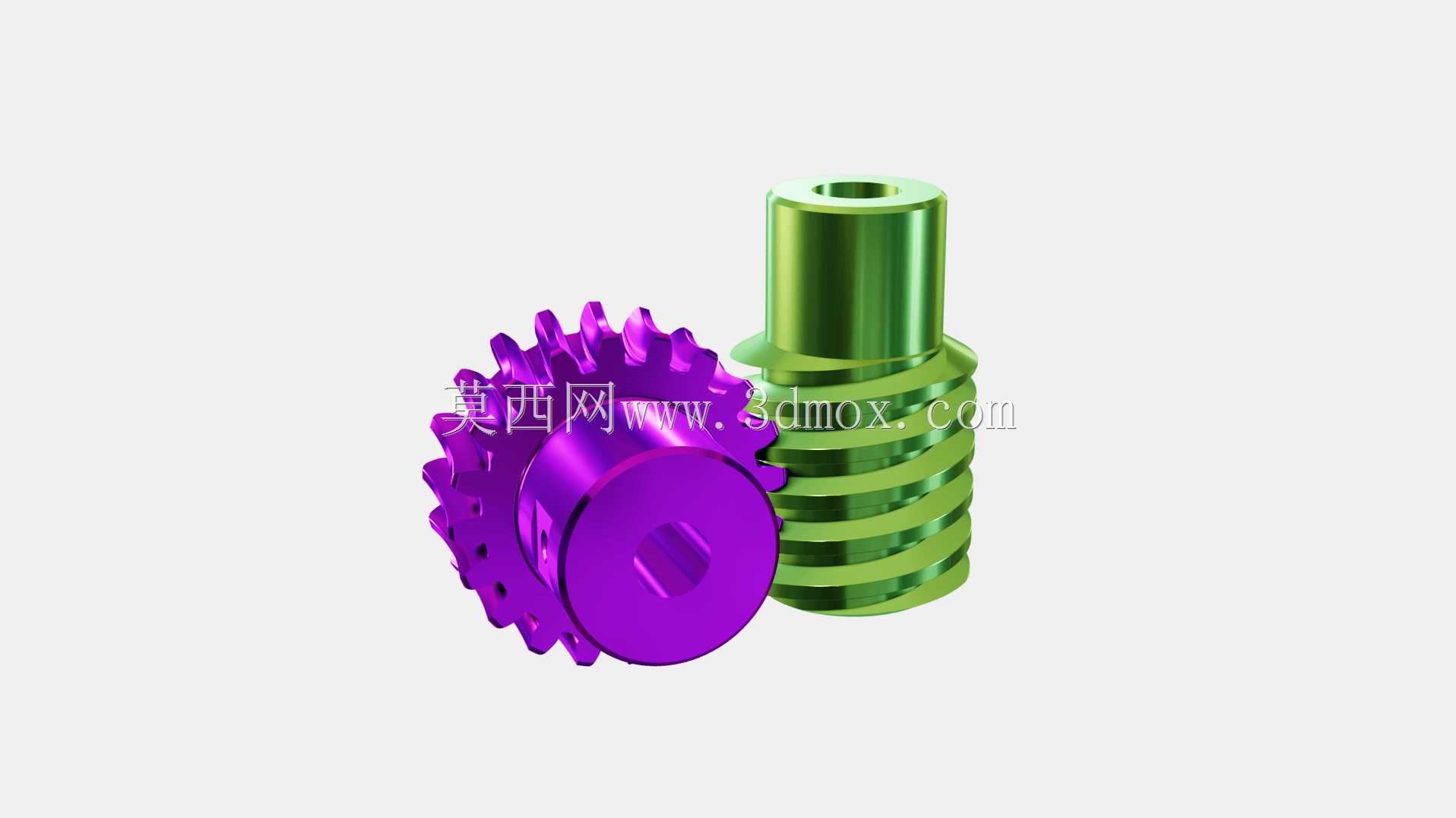

这套蜗杆蜗轮啮合结构,核心解决交错轴之间的运动与动力传递需求,在轻工输送设备、小型食品加工机械、自动化分度机构、舞台升降装置里都能见到这类结构的身影,尤其适合需要大传动比、安装空间紧凑、且要求反向自锁的工况场景。从结构功能来看,蜗杆为主动件时,单头蜗杆就能实现10-60的大传动比,相比多级圆柱齿轮传动,整体结构的轴向尺寸能压缩40%以上,零件数量更少,传动过程中啮合齿面为线接触,承载能力比同尺寸的交错轴斜齿轮高出不少,同时啮合时的齿面滑动摩擦能让传动运行更平稳,噪音控制表现优于直齿齿轮传动,反向自锁的特性还能避免负载端反向带动输入端,在小型提升、俯仰角度调节场景里可以省掉额外的制动结构,降低整体机构的复杂度。设计这套结构时,

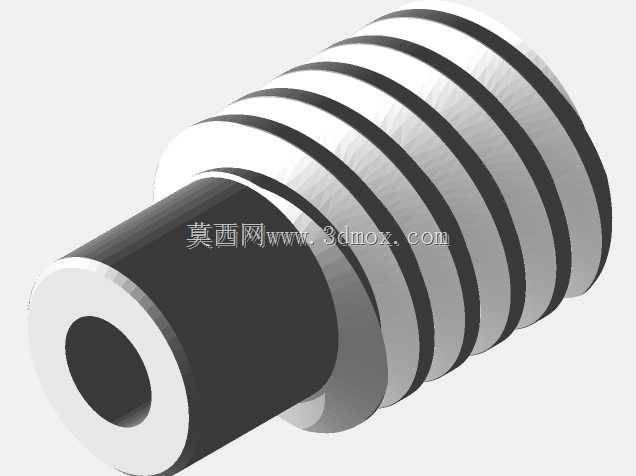

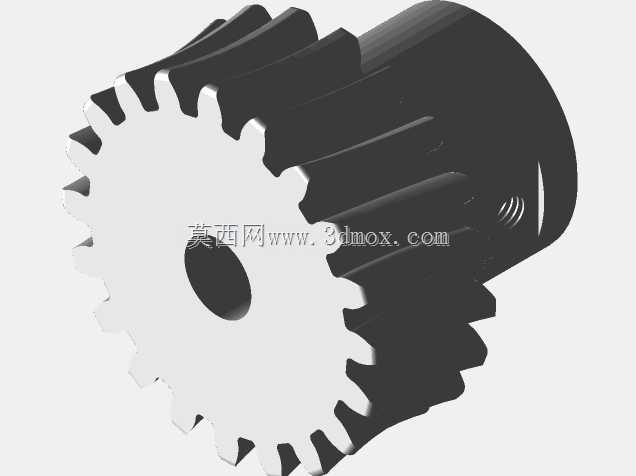

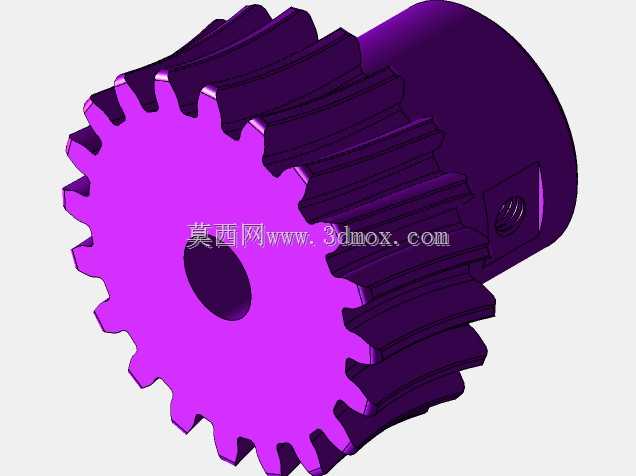

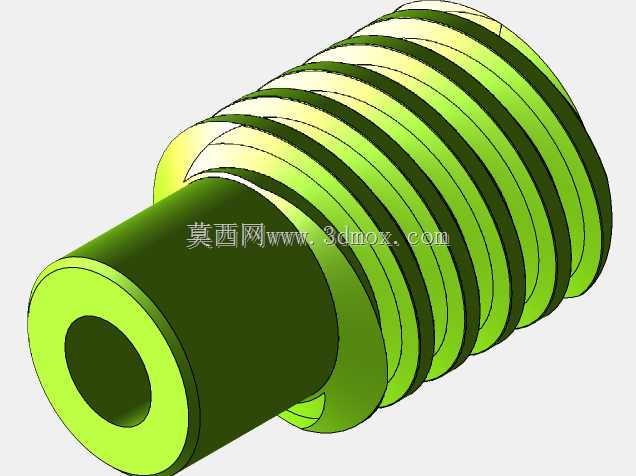

首先要匹配安装轴的交错角度,常规采用90度垂直交错布局,先确定传动比需求来选定蜗杆头数,需要高传动比、自锁性能的场景选单头蜗杆,需要较高传动效率的场景可选多头蜗杆,再根据负载扭矩计算蜗轮的齿面接触强度、齿根弯曲强度,选定对应的模数与齿宽参数。蜗杆部分采用轴齿一体化设计,一端预留轴伸用于连接驱动源,轴段上加工有挡圈槽用于安装轴向定位件,避免蜗杆运行时发生轴向窜动影响啮合精度,齿部采用渐开线圆柱蜗杆齿形,加工时可以通过普通车床车削成型,不需要专用的齿轮加工设备,加工门槛更低。蜗轮部分采用辐板式结构,中心设计有方形安装孔,可以直接和输出轴的方头配合传递扭矩,不需要额外加工键槽,装配时更便捷,也能避免键连接带来的间隙问题,

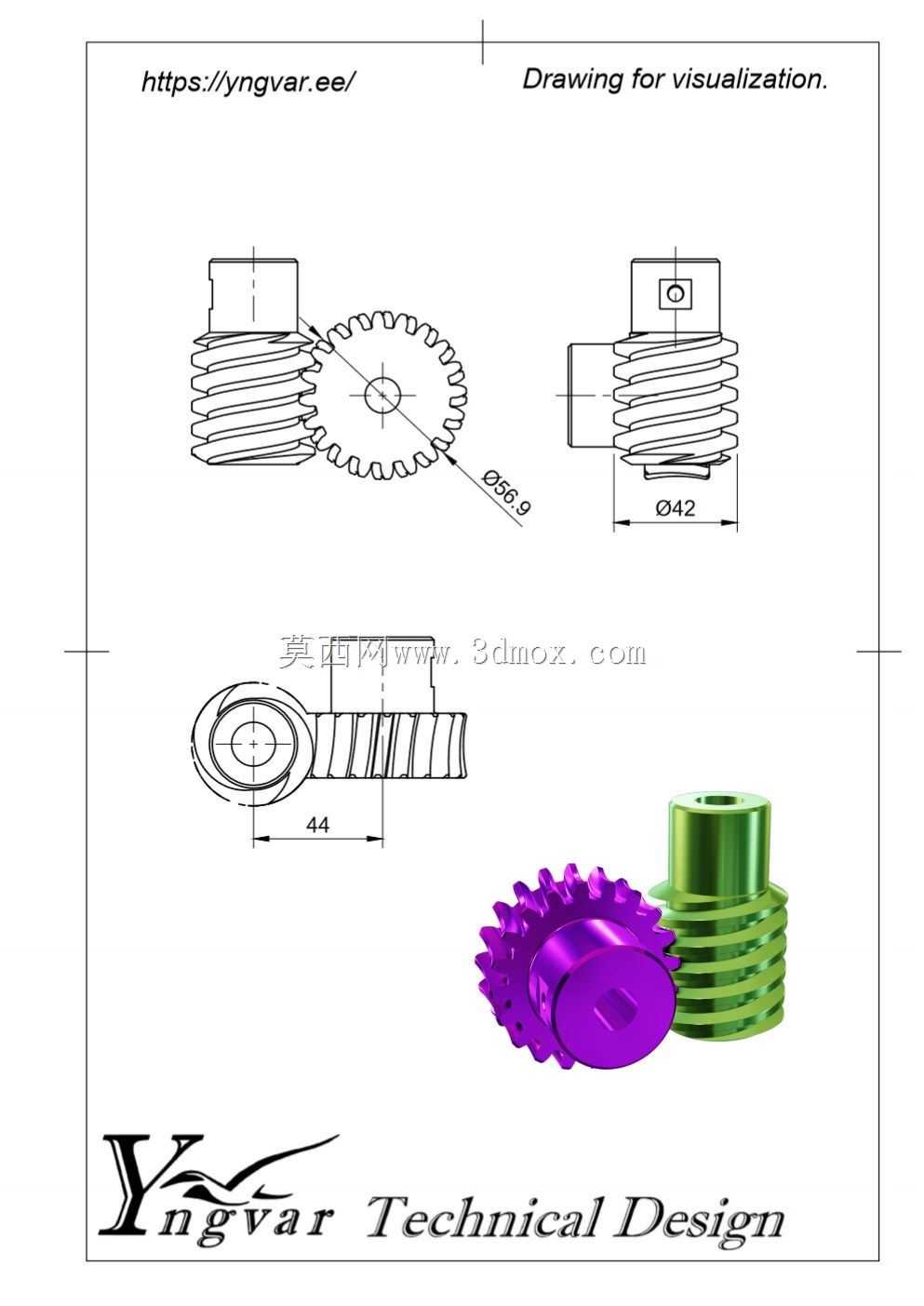

齿圈部分的齿形根据蜗杆参数做共轭修形,保证啮合时齿面接触斑点分布在齿高中部位置,减少边缘接触带来的磨损与异响。安装边界方面,蜗杆的轴向安装尺寸要匹配两端轴承座的跨距,预留0.1-0.2mm的轴向游隙,避免热胀冷缩导致轴承受力过大,蜗轮的安装中心距要严格控制公差,中心距偏差过大会导致齿侧间隙过大、传动回差超标,偏差过小则会出现卡滞、齿面磨损加剧的问题,装配时要在啮合齿面涂抹润滑脂,因为蜗杆蜗轮传动的齿面滑动速度较高,润滑不足会快速出现齿面胶合、磨损的问题,日常维护时也要定期检查润滑状态,及时补充润滑脂。这类结构在实际使用时要注意,蜗杆的输入转速不宜过高,否则齿面滑动速度过快会导致温升过高,加速润滑脂失效,
长期运行的工况下还要考虑加装散热结构,避免温度过高导致齿面材料强度下降。另外在选型时,如果是重载冲击工况,蜗轮齿圈可以采用铜合金材料,和钢制蜗杆配对使用,能提升耐磨性能与抗胶合能力,轻载低速场景下也可以采用工程塑料材质的蜗轮,进一步降低运行噪音与制造成本。建模过程中要注意蜗杆齿形的螺旋升角与蜗轮齿形的共轭匹配,不能直接用普通螺旋扫描生成齿形后直接装配,否则会出现啮合干涉,需要按照啮合原理做齿面的布尔运算修整,保证装配后齿侧间隙在合理范围内,转动时无卡滞点,模拟运行时可以验证不同中心距偏差下的接触斑点变化,给实际加工装配的公差设定提供参考。
