剖分式大头端内燃机连杆结构设计

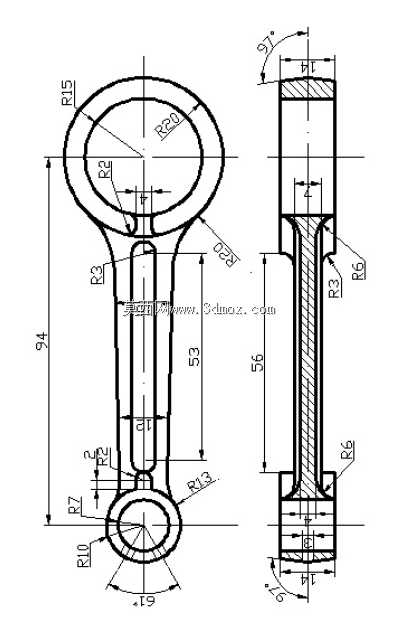

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套剖分式大头端的连杆结构，主要适配中小排量内燃机、往复式压缩机这类需要将直线往复动能转化为旋转扭矩的设备场景，日常在小型通用汽油机、农用动力机械、微型空气压缩机的动力舱内都能见到同结构构件的应用。从实际受力逻辑出发做结构设计时，首先要兼顾往复惯性力、爆发压力传递过程中的刚度与强度平衡，杆身采用工字形截面构型，并非随意选择的造型——工字形截面在相同截面积下能获得更高的抗弯截面模量，既可以降低连杆自身的往复运动质量，减少高速运转时的惯性载荷，又能保证在活塞侧推力、曲轴交变扭矩作用下不会出现杆身弯曲、扭转变形超差的问题。大头端采用剖分式结构设计，

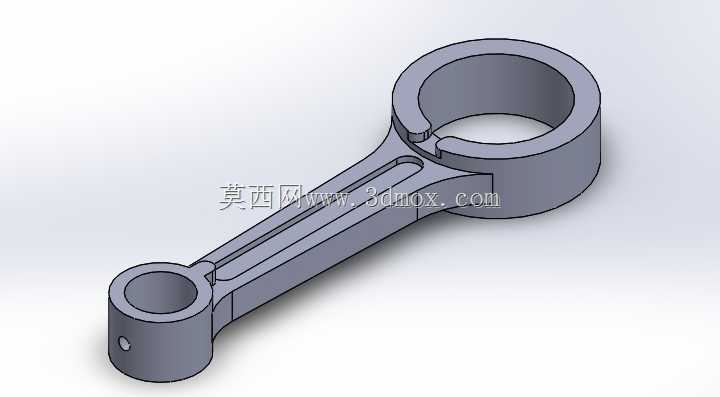

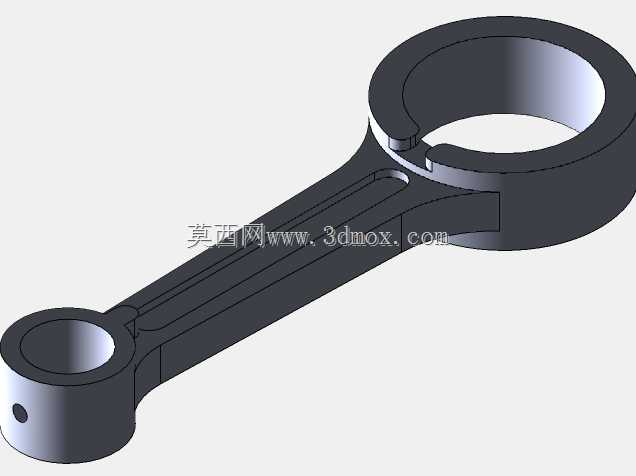

　　核心是为了满足曲轴曲柄销的装配需求：整体式大头无法穿过曲轴的主轴颈完成装配，剖分面设置在大头孔中心位置，配套的连杆盖通过定位结构与杆身对齐，装配后能保证大头孔的圆度公差，避免运转过程中出现轴瓦偏磨、抱轴的故障。小头端为整圆式通孔结构，用于安装活塞销，孔内预留了衬套压装的余量，工作时通过衬套缓冲活塞销传递的冲击载荷，降低连杆小头的磨损速率，小头侧面设置的小油孔，是为了将曲轴箱内飞溅的润滑油引导到活塞销配合面，形成持续的润滑油膜，减少干摩擦风险。从安装边界来看，设计时需要严格控制大小头孔的中心距尺寸，这个尺寸直接影响内燃机的压缩比，公差带通常控制在微米级，一旦中心距超差，会导致燃烧室容积偏离设计值，出现动力不足、爆震等问题；

　　大头孔的直径需要与所选曲轴的曲柄销直径匹配，剖分面结合后需要做配对镗孔，保证孔的圆柱度、表面粗糙度满足轴瓦安装要求，连杆盖的螺栓安装孔位置度需要严格管控，避免装配后螺栓承受附加剪切力。杆身与大小头的过渡位置采用大圆角过渡，避免应力集中，因为连杆在运转过程中承受的是交变拉压载荷，应力集中位置很容易在长时间运转后出现疲劳裂纹，最终导致连杆断裂的恶性故障。在实际选型适配时，除了尺寸匹配外，还需要核算连杆的质量分组，同一台动力设备上装配的多根连杆质量差需要控制在很小的范围内，不然运转时会产生额外的不平衡惯性力，导致设备振动超标，缩短轴承、曲轴的使用寿命。这套结构的细节设计上，杆身表面的加强筋顺着受力方向布置，进一步提升杆身的抗扭刚度，

　　大头端的剖分切口处做了错位止口设计，装配时可以自动定位，不需要额外调整就能保证大头孔的同轴度，减少装配工序的调校时间。小头端的厚度尺寸需要与活塞的销座宽度匹配，避免装配后出现轴向窜动间隙过大的问题，同时要预留足够的承压面积，防止活塞销座在高爆发压力下出现压溃变形。整个连杆的外形轮廓做了轻量化的倒角处理，所有锐边都倒钝，既可以减少运转过程中的空气阻力，也能避免装配时划伤操作人员、割损密封元件。在动力传递过程中，连杆不仅要传递活塞做功时的推力，还要承受进气、排气行程中曲轴带动活塞运动的拉力，以及换向时的惯性冲击，所以整个结构的刚度匹配是设计核心：刚度过大则会导致自身重量过高，增加惯性损耗，刚度过小则容易出现变形，导致配气相位、活塞运动轨迹偏移，出现拉缸、敲缸等故障。这套剖分式连杆的结构设计，平衡了装配便利性、受力可靠性、轻量化需求，能覆盖多数中小功率往复式动力设备的使用需求，建模过程中对配合公差、过渡结构、安装空间的还原，能够直接用于结构教学、装配模拟、选型校核等场景，帮助设计人员快速验证动力总成的布局合理性，减少实物试装的迭代成本。
