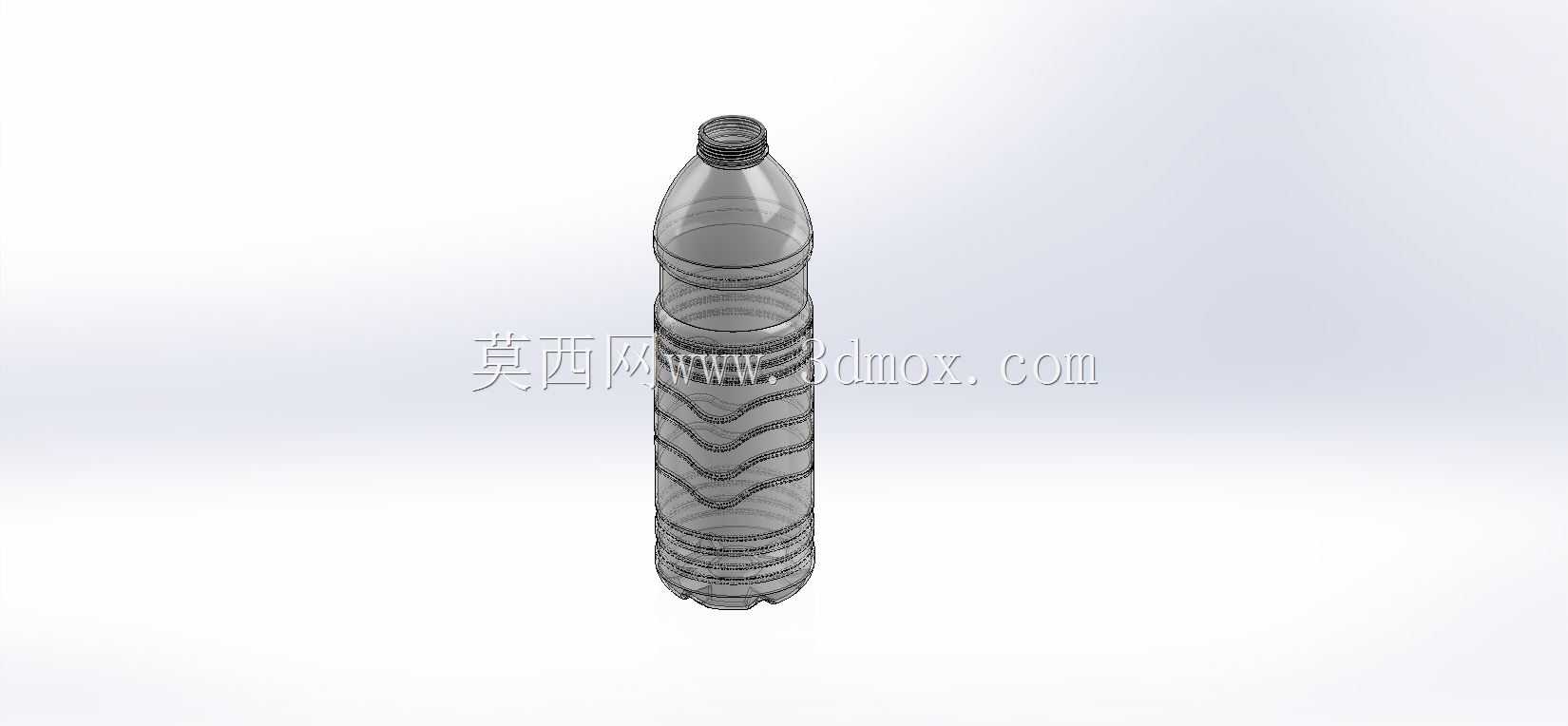

带防滑纹理的透明饮用塑料水瓶结构

　　日常流通领域的瓶装饮用水包装，是快消品供应链中覆盖场景最广的容器品类之一，从商超货架陈列、户外便携携带、办公场景饮水到工业生产配套的临时饮水供给，这类塑料瓶的结构设计直接影响灌装效率、运输损耗率、终端握持体验与内容物密封可靠性。这款透明塑料瓶的结构建模，完全围绕PET材质吹塑成型的工艺特性展开，瓶身整体采用等径圆柱段作为主体基础，在保证标称容积的前提下，尽可能压缩瓶体的横向占用空间，适配标准自动化灌装线的卡瓶分度工位，不会因为瓶身轮廓的异形凸起导致卡滞、倒瓶等生产故障。瓶口采用标准的连续外螺纹结构，螺纹牙型采用圆角过渡的梯形截面，既能够匹配通用的防盗瓶盖旋合扭矩要求，又能避免吹塑成型过程中螺纹尖角处的应力集中，

　　减少灌装后储运环节的瓶口开裂漏液风险，螺纹段下方预留的防盗环连接卡槽，尺寸严格适配主流瓶盖的防盗环扣合量，保证旋开时的断裂扭矩处于行业通用区间，不会出现过紧难以开启或者过松密封失效的问题。瓶身的防滑结构没有采用常规的整圈周向凹槽设计，而是分段布置了多道波浪形的凹凸纹理，纹理的凸起高度控制在1.2mm以内，既能够在手部沾水或者戴薄劳保手套握持时提供足够的摩擦力，防止瓶身滑脱，又不会因为凹陷过深导致吹塑时壁厚分布不均——毕竟PET吹塑过程中，型坯在模腔内的拉伸比如果局部差异过大，很容易出现局部壁厚过薄、承压能力不足的问题，尤其是瓶装水在灌装后堆码、运输过程中会承受持续的纵向静载荷，壁厚不均的位置很容易出现凹陷变形甚至破损。

　　瓶底采用经典的五瓣式内凹结构，这种结构并非随意设计，一方面内凹的型腔可以让瓶底在灌装高温液体（部分常温灌装线偶尔会出现短时温度波动）或者环境温度升高导致瓶内气压变化时，有足够的形变余量向外膨出，避免瓶底凸起导致瓶身无法稳定直立放置；另一方面五瓣的加强筋结构可以在不增加瓶坯克重的前提下，大幅提升瓶底的纵向承压能力，让整托堆码时下层瓶身能够承受上层十几层货物的重量，不会出现压瘪、垮垛的问题。从建模的结构细节来看，瓶身所有的转角位置都做了不同半径的圆角过渡，没有尖锐的直角棱边，这既符合吹塑工艺的成型要求——直角位置会导致型坯拉伸受阻、壁厚骤减，也能避免用户握持时的硌手感，同时在瓶身贴标区域，特意预留了直径差小于0.3mm的平直圆柱段，

　　保证不干胶标签粘贴后不会出现褶皱、翘边，适配自动化贴标机的滚贴工位要求。整个瓶体的轴向尺寸控制在常规550ml瓶装水的通用区间，外径适配标准的瓶装水周转箱格口，不需要为了这款瓶型单独开制周转箱、调整灌装线的拨瓶轮间距，能够直接接入现有成熟的瓶装水生产、储运、销售全链路体系。透明材质的结构表达上，建模时特意保留了瓶身壁厚的均匀性特征，没有为了视觉效果刻意做夸张的壁厚变化，完全匹配实际吹塑生产的壁厚分布规律：瓶口螺纹段壁厚最厚，保证旋盖的结构强度，瓶身主体段壁厚均匀分布在0.18-0.22mm区间，瓶底位置因为拉伸比略小，壁厚稍厚，保证承压能力。很多新手建模时容易忽略的是，这类塑料瓶的螺纹段并不是直接和瓶身圆柱段垂直连接，而是有一段15度左右的过渡锥面，这个锥面的作用是给瓶盖旋合时提供导向，同时让瓶口的刚度更好，不会在旋盖扭矩作用下出现瓶口失圆，导致密封失效。另外瓶身的防滑纹理走向是顺着瓶身轴向呈波浪形延伸，这种走向的纹理在吹塑脱模时，不会出现倒扣结构，不需要复杂的模具抽芯结构，直接采用两半模对合就可以顺利脱模，能够大幅降低模具的加工成本和生产维护成本，毕竟快消品包装的模具产量极大，结构越简单，模具的使用寿命越长，生产过程中的故障率越低。
