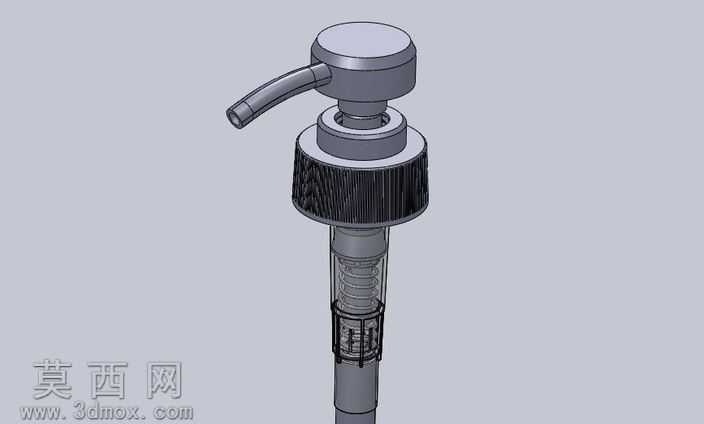

按压式皂液泵头内部结构三维设计

本作品为按压式皂液泵头的全结构三维建模设计，采用SolidWorks完成全参数化建模，完整还原了日常皂液器核心泵头的全部内部构造，区别于常规外观建模，本次设计重点呈现了泵头的内部工作机构，将日常被外壳遮挡的弹簧、活塞、进液阀、出液通道等核心部件完整拆解呈现。建模过程中首先对泵头各部件进行尺寸测绘与结构梳理，按照实际装配逻辑自上而下完成零件创建：顶部按压头采用圆角过渡的圆柱造型，搭配侧向倾斜的出液嘴，出液嘴内部做平滑流道设计，避免皂液残留堵塞；按压头下方连接的活塞杆做同轴度约束，保证按压过程的顺滑无卡顿；中部的螺纹锁紧盖表面做防滑竖纹肌理，还原真实产品的防滑握持质感，锁紧盖内侧设计标准螺纹结构，可与常规皂液瓶瓶口实现适配锁紧。泵体内部的复位弹簧采用螺旋扫描特征创建，严格匹配实际弹簧的节距、丝径与自由长度，还原按压后自动回弹的结构基础；弹簧下方的活塞组件做双层密封结构设计，搭配上下两个单向阀结构，实现按压时排出腔体内空气、松开时利用负压将瓶内皂液吸入泵腔、再次按压时将皂液从出液嘴压出的完整工作逻辑。建模过程中所有零件均添加对应的材质属性：按压头、锁紧盖采用PP塑料材质，赋予半哑光的塑料质感；内部弹簧采用304不锈钢材质，添加金属拉丝质感；密封胶圈采用软质橡胶材质，还原弹性件的视觉特征。整体装配体添加了同轴、重合、限位等装配约束，可实现按压动作的运动仿真，直观展示皂液泵的工作原理，所有零件结构均按照实际量产产品的结构逻辑设计，无冗余特征，各部件之间的配合间隙符合日用品的生产装配公差要求，既可以作为卫浴日用品设计的结构参考，也可作为机械原理教学的演示模型，帮助理解单向阀、负压吸液的基础机械结构逻辑。
