StratasysF370工业级熔融沉积成型设备结构

　　在工业级熔融沉积成型设备的应用场景中，Stratasys F370这类设备主要面向中小批量工业零部件打样、工装夹具快速制作、定制化功能件生产环节，常见于汽车零部件研发部门的样件验证工位、航空航天配套企业的小批量非标件生产单元、职业院校增材制造实训中心，以及消费电子企业的结构手板制作车间，相比桌面级FDM设备，其成型稳定性、尺寸精度、连续工作时长都能满足工业场景的常态化生产需求，不需要频繁调试校准即可维持稳定的成型质量。从设备实际用途来看，该设备可兼容ABS、ASA、PC等多种工程类热塑性耗材，能够制作具备实际装配性能、耐候性能、一定力学强度的功能件，而非仅用于外观展示的概念手板，制作出的零件可直接用于工装夹具的装配验证、

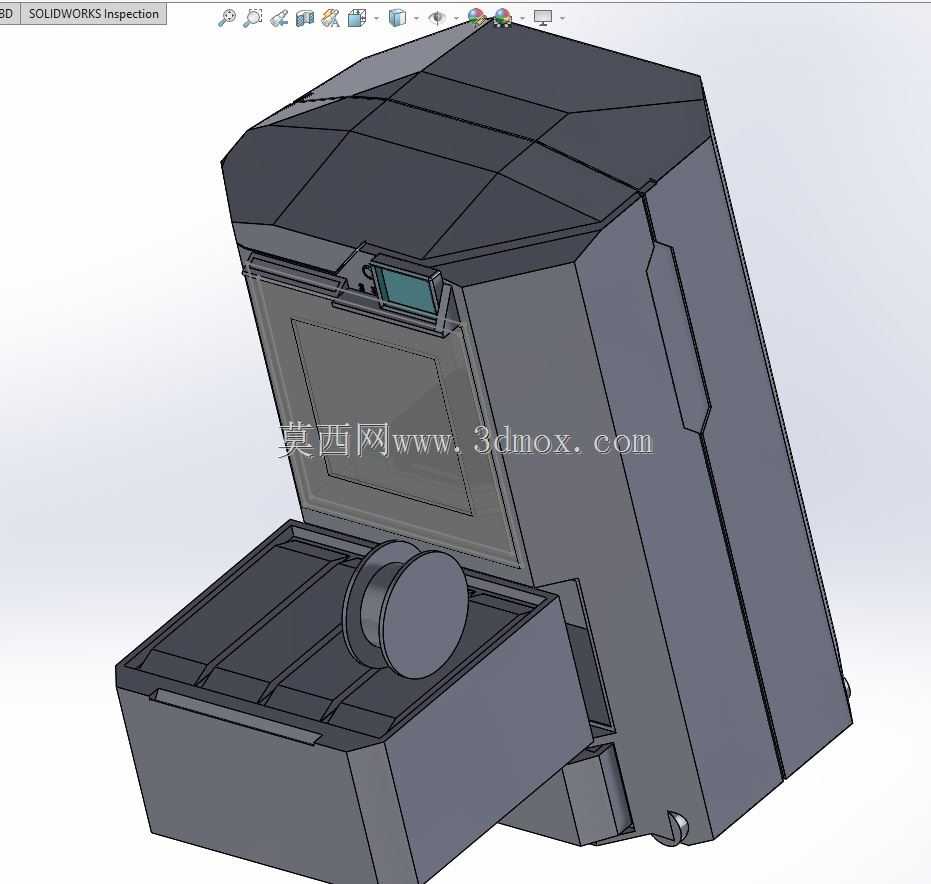

　　产品研发阶段的干涉检查、小批量定制零件的直接装机使用，部分耐候性耗材制作的零件甚至可直接用于户外工况的临时替换件，大幅缩短研发周期，减少传统机加工打样的成本与周期投入。从产品功能特性来看，该设备采用封闭式成型腔结构，能够维持腔体内温度稳定，避免大尺寸零件打印过程中因温度骤变产生的翘曲变形问题，设备正面设置透明观察窗，可实时查看成型进度与零件状态，无需频繁开启舱门影响腔温，顶部集成操作触控屏，可直接在设备端完成耗材余量查看、打印任务启动暂停、参数微调等操作，无需全程连接上位机，设备侧面设置耗材仓，采用密封式耗材存放结构，避免工程耗材长时间暴露在空气中吸潮影响打印质量，底部设置可调支撑脚，可在不平整的车间地面调整设备水平度，

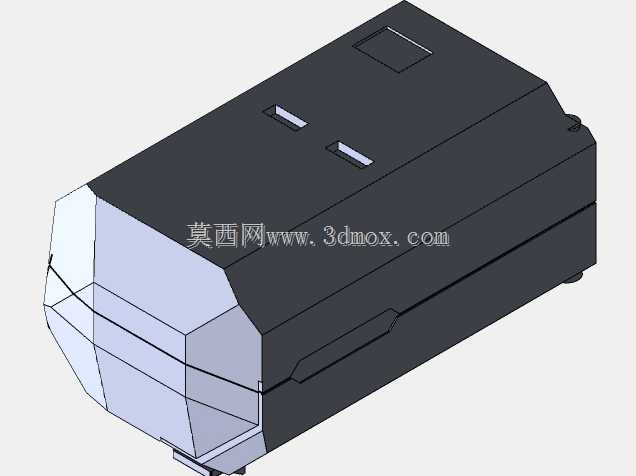

　　保证运动机构运行精度。从产品设计思路来看，整体采用多边形切角的立式柜体结构，区别于传统方正柜体的生硬感，在保证内部成型腔有效容积的前提下，通过外壳切角设计优化设备外部轮廓，减少设备在车间工位摆放时的棱角磕碰风险，内部框架采用钣金拼接结构，兼顾结构刚性与装配便利性，运动机构采用隐藏式布线设计，所有线缆均布置在柜体内部的走线槽内，避免长期运行过程中线缆外露被运动部件剐蹭，同时也减少车间粉尘对线缆接头的侵蚀，设备前门采用上翻式开启结构，开启后不会占用设备前方过多操作空间，适合车间内紧凑工位的布局需求，成型平台采用可抽拉式设计，零件打印完成后可直接抽出平台进行取件与平台清洁，无需将手深入腔体内部操作，降低操作过程中的烫伤风险。

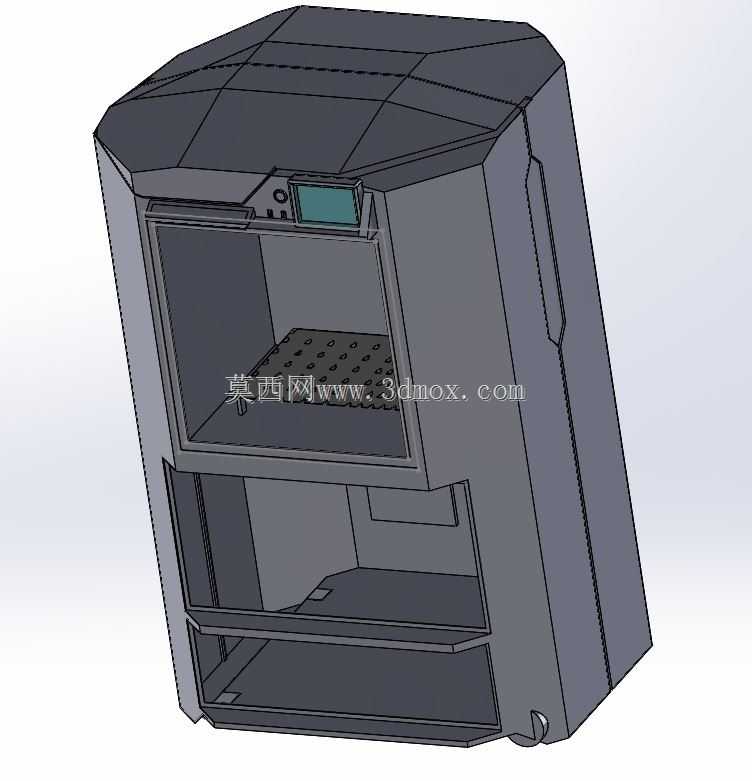

　　从外形尺寸与安装边界来看，该设备属于中型工业级FDM设备，整体占地面积约0.8平方米，设备高度约1.3米，安装时需要在设备后方预留至少15厘米的散热间隙，保证设备背部散热风扇的空气流通，左右两侧预留10厘米以上的操作空间方便耗材更换与设备维护，前方预留至少60厘米的操作空间用于开门取件、平台清洁等操作，设备总重量约160千克，安装地面需要满足至少200千克每平方米的承重要求，普通的环氧地坪车间地面、实训中心地砖地面均可满足安装要求，不需要额外制作承重基础，设备供电采用常规220V工业交流供电，不需要额外配置380V工业电源，接入普通车间带接地保护的三孔插座即可正常运行，设备运行过程中噪音低于60分贝，可直接放置在研发办公室、实训教室等有人值守的区域，不需要单独设置隔音机房。在结构设计细节上，设备的成型平台采用多孔网格结构，既减轻平台自身重量，降低Z轴运动机构的负载，又能够增加平台与耗材的附着力，减少零件底部翘曲的概率，平台表面采用可更换的耐高温贴膜，打印完成后可直接撕下贴膜取下零件，避免使用铲刀等工具刮伤平台表面，设备内部设置耗材断料检测传感器，当耗材耗尽或者出现断料情况时，设备会自动暂停打印并发出提示，避免打印过程中途断料导致零件报废，同时支持断点续打功能，排除故障后可从暂停位置继续打印，减少材料与时间的浪费。
