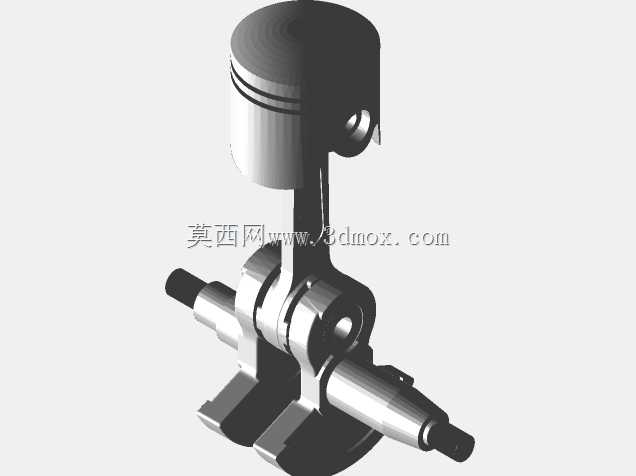

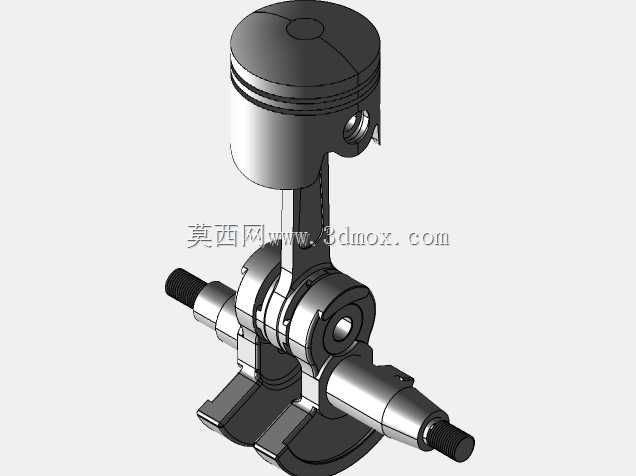

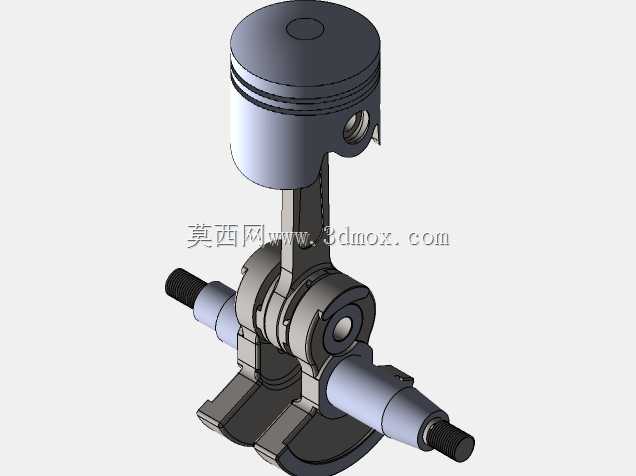

二冲程发动机活塞连杆曲轴组合结构

　　这套动力核心组件主要适配小排量二冲程内燃动力设备，常见于手持园林机具、小型摩托、航模动力单元以及便携发电机组这类对动力总成重量、输出响应速度有较高要求的场景。二冲程动力的做功频率是四冲程机型的两倍，同排量下瞬时扭矩输出更直接，结构也更紧凑，对核心运动部件的配合精度、动平衡表现要求反而更高，这套组件的设计完全围绕二冲程动力的工作特性展开。

　　从功能匹配来看，组件承担了燃烧能量转换到旋转动力输出的全流程传递：活塞顶部承接燃烧室爆燃产生的高压推力，通过活塞销将直线往复作用力传递给连杆，连杆再将往复运动转换为曲轴的旋转运动，最终向外输出扭矩。设计阶段首先锁定了活塞的核心尺寸，采用40mm直径的方形截面活塞，这里的方形指活塞销座区域的加强结构为对称方形布局，相比传统圆形加强筋，能更好承受二冲程发动机高频做功带来的侧向冲击力，活塞环槽位置预留了标准气环安装位，可适配常规二冲程活塞环的密封需求，活塞销孔的同轴度公差控制在0.01mm以内，避免高速往复运动中出现偏磨拉缸的问题。

　　连杆作为连接活塞与曲轴的传力部件，大小端的配合间隙是设计重点：小端通过15mm直径的活塞销与活塞连接，大端则匹配曲轴曲柄销的安装尺寸，两端均采用滚针轴承作为转动支撑，滚针轴承分别适配15mm和10mm的内径规格，相比滑动轴承结构，滚针轴承的摩擦阻力更小，更适配二冲程发动机高转速运行的工况，同时能承受更大的交变冲击载荷。连杆杆身采用工字形截面设计，在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴旋转时的惯性力负载，杆身与大小端的过渡位置做了大圆弧过渡处理，避免应力集中导致的连杆断裂风险。

　　曲轴部分采用整体式曲柄结构，两端输出轴做了锥面配合设计，可直接安装飞轮、离合器或者动力输出轮，不需要额外加装连接套，减少了动力传递路径上的零件数量，也降低了装配误差带来的振动问题。曲柄销与左右曲柄的连接采用过盈压装工艺，压装后整体做动平衡校正，剩余不平衡量控制在0.5g·cm以内，保证最高转速运行时的振动幅度在可接受范围内，避免振动传导到整机导致紧固件松脱、操作手感发麻的问题。

　　安装边界方面，这套组件的轴向总尺寸由曲轴两端轴头的长度决定，径向最大尺寸为活塞处于下止点时曲轴旋转的最大外径，装配时需要保证气缸中心与曲轴主轴颈中心的垂直度误差不超过0.02mm/100mm，活塞销卡环需要完全卡入活塞销孔的卡环槽内，避免运行中卡环脱出刮伤气缸壁。滚针轴承安装前需要预涂二冲程专用混合机油，保证初次启动时的润滑到位，因为二冲程发动机的润滑是靠燃油混合机油实现的，初始装配时的预润滑能避免冷启动阶段的干摩擦磨损。

　　实际应用中，这套组件的结构设计也兼顾了维护便利性，活塞、连杆、曲轴均可单独拆分更换，不需要整体更换动力核心，当出现活塞环磨损、连杆轴承间隙过大或者曲轴轴颈磨损的情况时，可单独更换对应零件，降低后期维护成本。针对二冲程发动机容易出现的积碳问题，活塞顶部采用了微凸的平顶设计，减少燃烧室余隙的同时，也能减少积碳在活塞顶部的附着面积，延长保养周期。
