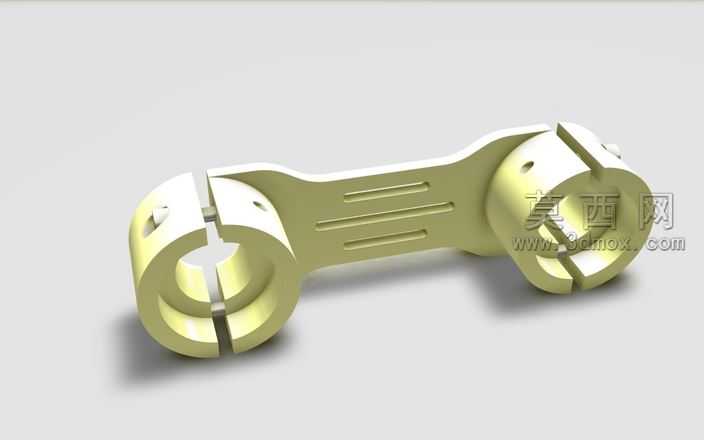

DRZ125低叉大括号摩托车连接构件

本作品为摩托车配套的低叉大括号连接构件，采用Autodesk Inventor完成全参数化三维建模，建模过程全程遵循机械加工工艺逻辑，首先绘制两端环形夹紧座的截面草图，通过拉伸、切除命令生成带开口缝隙的环形基体，开口缝隙的宽度参数经过反复校核，可保证装配时夹紧螺栓锁紧后能产生足够的抱紧力，适配对应管径的安装轴件。两端夹紧座的端面上预留了标准螺栓过孔，孔位同轴度、端面垂直度公差均按照摩托车零部件通用技术要求设定，可直接导出工程图用于生产加工。中间连接臂部分采用变截面流线型设计，建模时通过放样命令过渡两端环形座与中间臂的衔接曲面，臂身表面设计有三道平行的加强凹槽，既可以在不增加整体壁厚的前提下提升构件的抗弯抗扭强度，又能优化零件外观质感，减少注塑或压铸生产时的缩痕缺陷。完成基础建模后，对所有棱边进行统一的圆角倒角处理，避免应力集中问题，同时去除加工毛刺隐患。渲染阶段采用金属质感的锌合金材质，调整材质的粗糙度、金属度参数模拟压铸件的哑光金属表面效果，搭建三点布光的渲染场景，主光源从斜上方45度投射，突出零件的结构轮廓与表面凹槽细节，辅光源补光消除暗部死黑，添加柔和的地面阴影增强模型的真实立体感。设计过程中重点考量了构件的受力工况，摩托车行驶过程中该零件需要承受路面传递的交变冲击载荷，因此在两端环形座与中间臂的衔接位置做了加厚过渡处理，通过有限元仿真校核该位置的应力分布，确保结构强度满足使用要求，整体模型结构完整，特征参数可编辑，可直接用于装配验证、工艺模拟或生产出图。
