圆柱形电芯组拼接式固定支架结构

　　在储能电源、小型动力电池组、便携储能设备的组装环节，圆柱形电芯的排布固定一直是影响模组可靠性的核心环节，单颗电芯如果缺乏可靠的径向与轴向限位，在设备受振动、冲击的工况下很容易出现位移、极耳拉扯断裂、绝缘层磨损短路的问题，这类拼接式的圆柱形单元格支架，就是为解决多电芯成组的固定需求设计的结构件。从实际使用场景来看，这类支架多用于18650、26650、32650这类常规规格圆柱电芯的成组排布，不管是小型户外储能电源的电芯簇，还是电动工具、低速代步车的电池包内部，都能看到这类支架的应用，它替代了传统的灌封、胶带捆绑固定方式，让电芯之间保留均匀的散热间隙，同时给每一颗电芯提供独立的限位腔室。

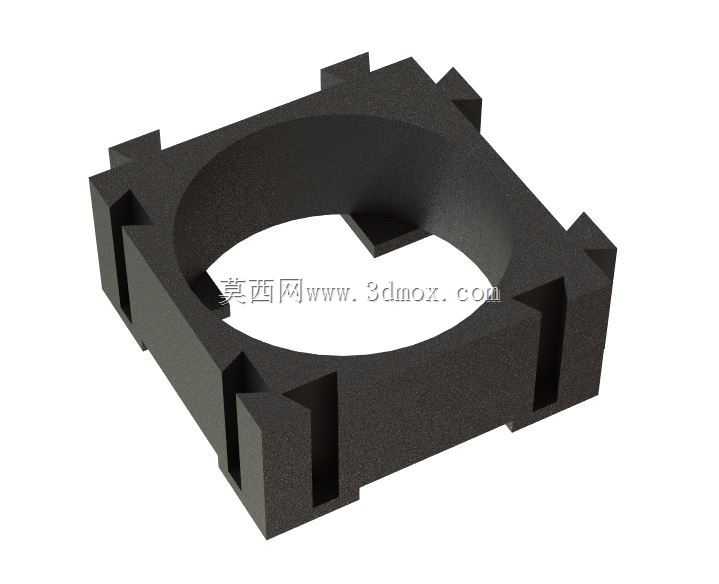

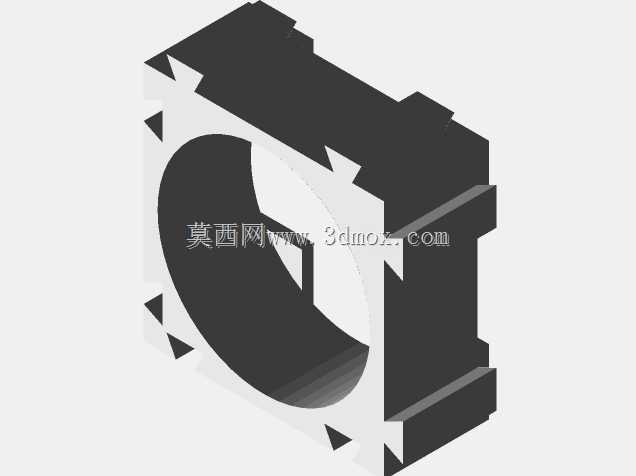

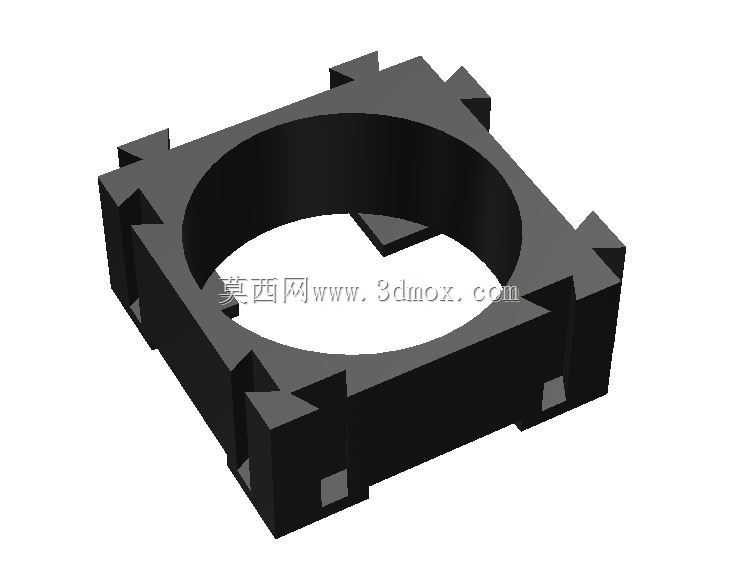

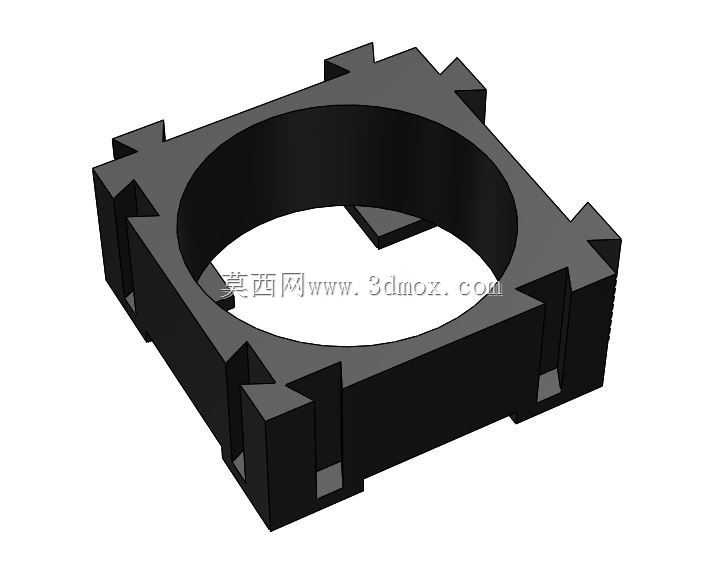

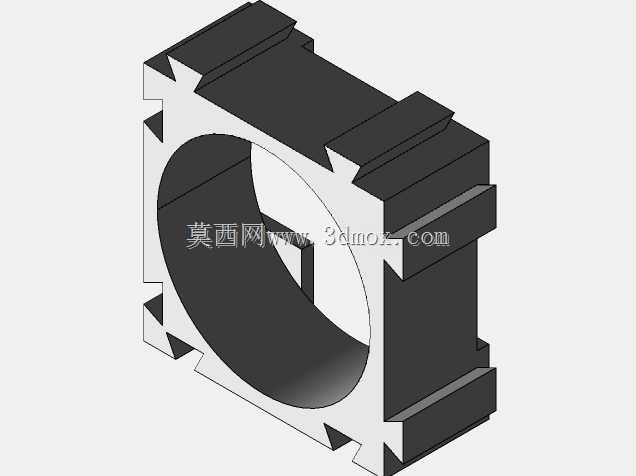

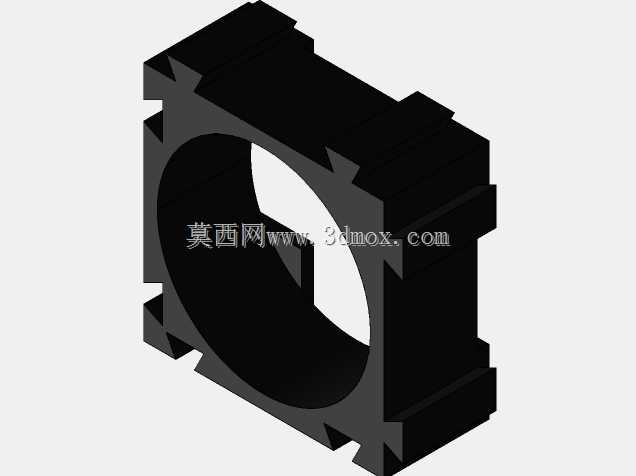

　　从结构功能上看，这个支架的中心是贯通的圆形承托腔，腔体内侧带有凸起的限位筋，刚好卡在圆柱电芯的侧壁上，不会完全贴死电芯外壁，预留的空隙可以作为空气流通的散热通道，避免电芯工作时热量堆积。支架四周的凹凸卡扣结构是设计的核心，四个方向的凸台与凹槽可以实现同规格支架的横向、纵向无限拼接，不需要额外的连接固件，就能根据电池包的容量需求，拼接成不同行列数的电芯固定网格，适配不同尺寸的电池包壳体安装空间。每个卡扣的配合面都做了微小的导入斜角，组装时不需要额外工装，徒手就能完成支架之间的拼接卡合，卡合后配合面有0.1mm左右的过盈量，不会因为日常使用的振动出现松脱错位。

　　从设计思路的角度出发，这类支架采用工程塑料注塑成型的工艺设计，所有壁厚都保持均匀，没有出现壁厚突变的结构，避免注塑过程中出现缩痕、翘曲的问题，所有棱角位置都做了R0.5以上的圆角过渡，既可以减少注塑时的应力集中，也能避免组装时尖锐边角划伤电芯的绝缘外皮。支架的整体厚度控制在合理范围，在保证结构强度的前提下尽可能压缩轴向占用空间，提升电池包内部的空间利用率，中心承托腔的直径比对应规格电芯的外径大0.2mm，既可以保证电芯顺利装入，又不会让电芯在腔体内出现过大的晃动量，腔体内侧的限位筋高度经过测算，刚好能提供足够的支撑力，又不会过多遮挡电芯侧壁影响散热。

　　在安装边界方面，单个支架的外部轮廓尺寸完全匹配对应电芯的排布间距，相邻支架拼接完成后，两个相邻承托腔的中心距刚好是圆柱电芯成组的安全间距，既保证电芯之间有足够的绝缘安全距离，又不会浪费电池包内部的空间。支架的上下端面都是平整的定位面，组装时可以直接贴合电池包的上下固定架，或者叠加另一层支架实现多层电芯的排布，端面的平整度控制在0.1mm以内，避免多层叠加时出现整体倾斜的问题。四周的卡扣凸台高度统一，拼接后整个支架组的外轮廓平整，不会出现突出的结构，能够顺利嵌入电池包的壳体内腔，不需要额外修配就能完成装配。

　　实际应用中，这类支架还能兼容3D打印的小批量定制需求，针对非标准规格的圆柱电芯，只需要调整中心承托腔的直径和四周卡扣的尺寸，就能快速打印出适配的固定支架，用于小批量的产品原型验证，不需要开模就能完成电芯组的固定测试，大幅缩短产品研发阶段的验证周期。支架的镂空结构除了散热之外，还能减轻自身重量，对于对重量敏感的便携类电池产品来说，能有效降低整个电池包的自重，提升产品的使用体验。同时这种模块化拼接的设计，不需要为不同容量的电池包单独开整套支架模具，只需要用同一款单个支架拼接就能适配不同容量的需求，大幅降低了产品的开模成本和物料管理成本，在中小批量的电池产品生产中优势非常明显。
