90度2020铝型材直角连接安装角件

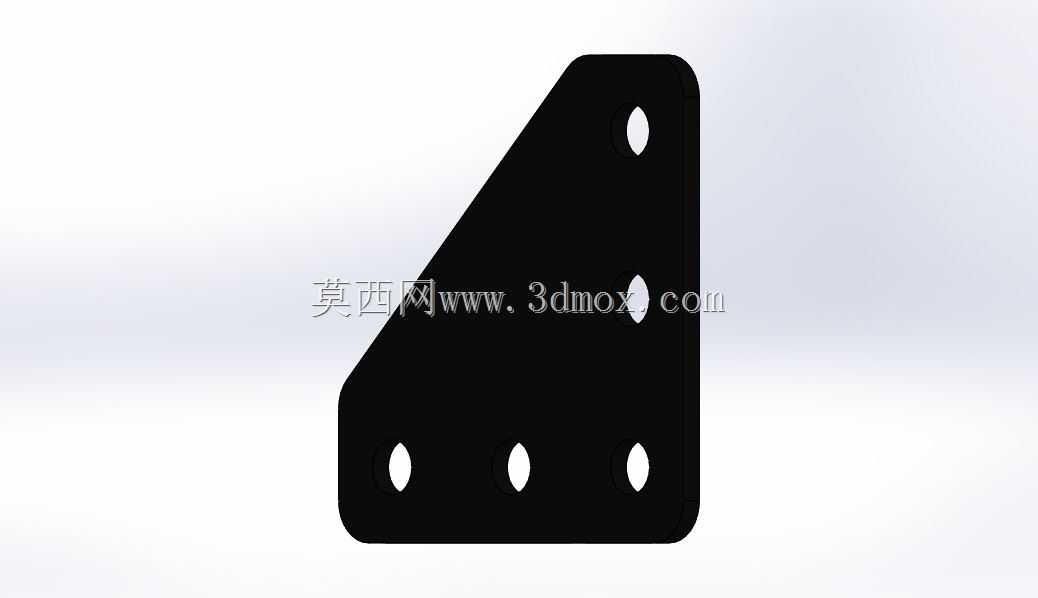

　　这款角件主要面向工业铝型材框架搭建场景，在自动化设备机架、生产线防护栏、小型设备工作台、物料周转架的组装环节中，承担两根垂直排布20系列铝型材的直角衔接固定作用，是铝型材快装体系里用量较大的标准连接构件。从实际使用场景来看，这类角件不需要对铝型材做额外的打孔攻丝加工，只需要搭配对应规格的T型螺栓、法兰螺母，就可以快速完成型材的垂直拼接，相比内置角码的连接方式，安装时不需要提前在型材槽内预置螺母，后期调整框架结构、拆解重组的时候也不需要大范围拆卸相邻构件，对于经常需要改型的测试类设备机架、实验室工装架来说，维护调整的效率会高很多。从结构设计的角度看，这款角件采用了直角折弯的一体式成型结构，基材选用铝合金材质，表面做黑色静电喷塑处理，

　　整体厚度2.65mm，在保证连接刚性的同时，自身重量很轻，不会给整体框架增加过多额外负载。角件的两个垂直安装面分别对应2020铝型材的安装端面，每个安装面上都预留了对应型材槽位的安装孔位，其中一个立面设置1个安装孔，另一个立面设置3个安装孔，孔位的排布完全匹配20系列铝型材的槽口中心距，安装时螺栓可以直接穿过角件孔位卡入型材的T型槽内，不需要额外调整对位，能有效降低现场安装的对位难度。角件的所有边缘都做了圆角钝化处理，没有尖锐的冲压毛边，安装过程中不会划伤操作人员，也不会刮破设备上铺设的线缆、防护面板等附属构件。在安装边界方面，这款角件完全贴合2020铝型材的外角轮廓，安装完成后角件不会突出型材的外表面，

　　不会影响后续在型材外侧安装防护门板、亚克力挡板、线槽等外围配件，框架整体的外观一致性更好。相比同规格的铸铝角件，这款冲压成型的角件成本更低，供货周期更短，适合大批量的框架搭建项目使用，同时喷塑后的表面耐刮擦、抗轻微腐蚀，在普通车间的环境下长期使用也不会出现表层脱落、生锈的问题。在实际选型过程中，需要注意这款角件仅适配截面尺寸20mm×20mm的工业铝型材，不能用于30系列、40系列等更大规格的型材连接，同时如果框架需要承载较重的设备负载，比如在机架上安装重型电机、大型罐体类部件时，需要搭配加厚款角件或者增加角件的布置密度，避免连接部位出现形变导致框架精度下降。在三维建模过程中，这款角件的模型完全还原了实际产品的孔位位置、折弯圆角、

　　板材厚度参数，导入到铝型材框架整体装配体中时，可以直接和标准2020铝型材模型做配合约束，不需要额外调整尺寸，能有效减少框架设计阶段的建模工作量，设计人员可以直接在装配环境中模拟角件的安装位置，提前排查螺栓安装空间是否充足、角件是否和其他周边构件存在干涉问题，大幅提升整体设计的效率，减少现场安装时出现的孔位不对、空间不足等问题。
