空调墙面控制调节旋钮结构设计

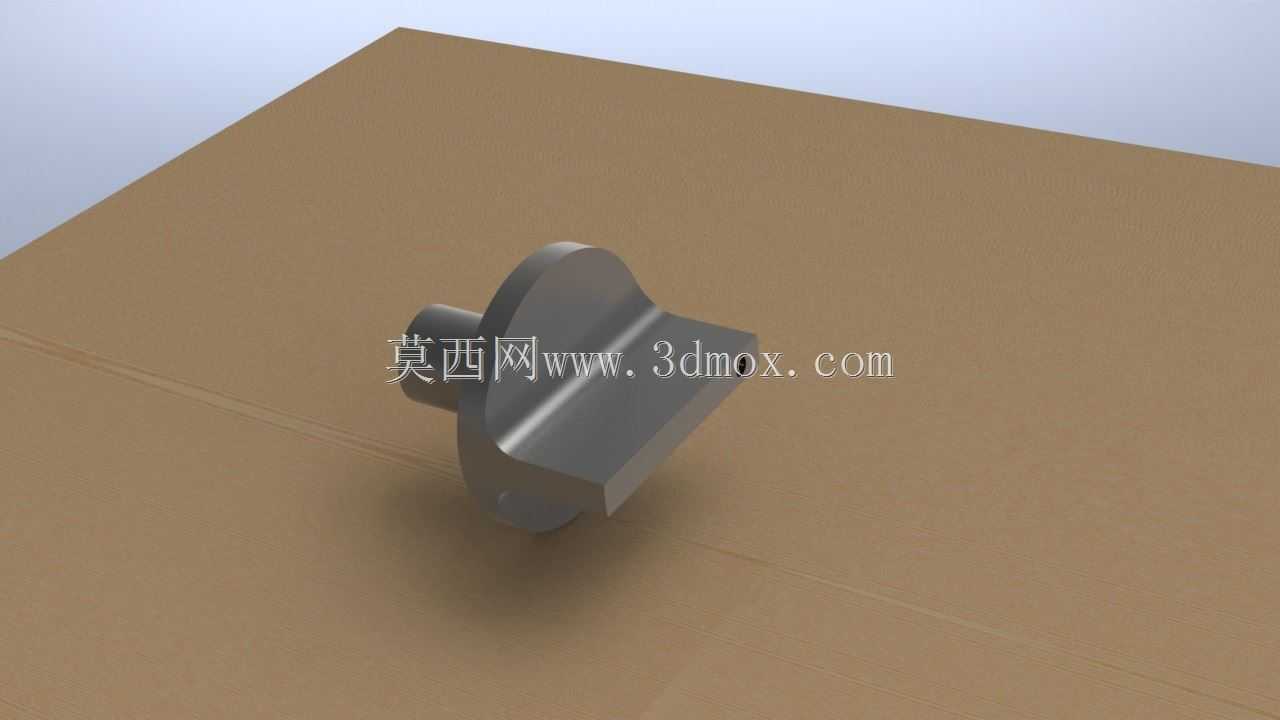

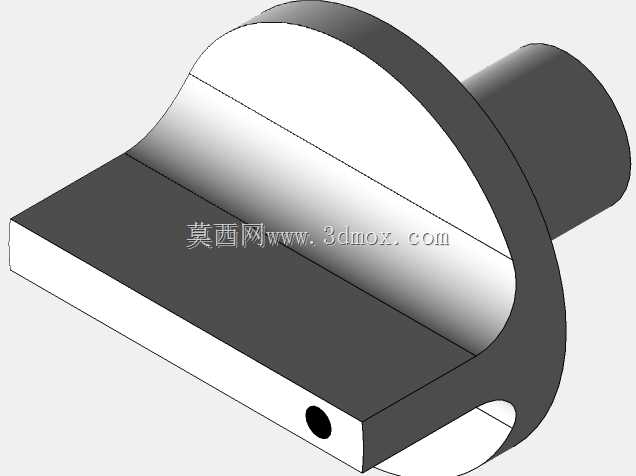

　　在商用与家用中央空调的墙面控制终端设计中，调节旋钮是用户直接交互的核心操作部件，不同于触控面板的虚拟操作，实体旋钮依靠阻尼反馈给操作者明确的档位感知，在老人、孩童使用场景，或是戴手套操作的工业洁净室、低温仓储配套空调控制场景下，实体旋钮的操作容错率远高于纯触控界面。这款旋钮的设计首先围绕操作手感做结构优化，握持部分做了单侧平直的指位限位，避免旋转操作时手指打滑，区别于传统圆形旋钮的无差别握持，这个平直切面刚好贴合食指指腹的施力角度，旋转到功能档位时能通过触感快速判断当前指向，不需要低头查看标识，在光线昏暗的设备间、走廊场景下操作便利性更强。从安装边界来看，旋钮的轴套部分采用标准的D型截面配合结构，适配市面上多数墙面温控器的调节轴径，

　　安装时不需要额外做轴的二次加工，直接套入后依靠侧边的紧定螺钉完成轴向固定，轴向伸出墙面面板的高度控制在12mm以内，既保证足够的握持旋转空间，又不会因为突出过多造成过往人员剐蹭，或是清洁墙面时勾挂抹布。旋钮的底座部分做了直径22mm的圆形贴合面，和墙面控制面板的安装沉台完全匹配，安装后底座和面板之间的缝隙控制在0.2mm以内，避免灰尘、水汽顺着缝隙进入面板内部损坏电路，在潮湿的卫浴空间配套空调控制场景下，这个贴合缝隙的控制能有效降低电路受潮短路的风险。设计过程中特意做了重心配平，整个旋钮的质心落在旋转轴的中心线上，长期旋转使用不会出现偏磨导致的阻尼不均问题，旋转阻尼设定在0.15N·m，既不会因为阻尼过轻容易被误碰改变参数，

　　也不会因为阻尼过大造成操作费力，从儿童到老人都能轻松完成旋转调节。旋钮的指示端做了1.5mm的凸起棱边，和面板上的温度、模式标识对齐时，能形成清晰的视觉参照，即使是视力不佳的用户也能快速判断当前设置状态。材质选用上兼顾了触感和耐用性，接触手指的部分做了哑光磨砂处理，不容易残留指纹和汗渍，长期使用不会出现表面发亮的磨损痕迹，轴套部分采用耐磨的工程材质，和金属调节轴反复摩擦也不会产生旷量，保证长达数年的使用周期内不会出现旋钮松动、档位偏移的问题。在结构强度校核阶段，针对旋钮承受的侧向推力做了专项验证，即使受到100N的侧向撞击，比如搬运物品时不小心碰到，轴套部分也不会出现开裂，同时不会带动调节轴产生偏移损坏内部电位器。

　　不同于很多消费类电子的旋钮只考虑外观颜值，这款旋钮的设计完全围绕工程场景的实际使用需求，把操作可靠性、安装兼容性、长期耐用性放在首位，没有多余的装饰性结构，所有的外形设计都服务于功能实现，平直的指位面既是防滑结构也是指示结构，圆形底座既是安装定位结构也是密封防护结构，在满足所有功能要求的前提下，尽可能简化零件结构，降低生产加工的成本，适合批量配套在各类墙面式空调控制终端上使用。
