引擎起重设备配套红色滚轮三维设计

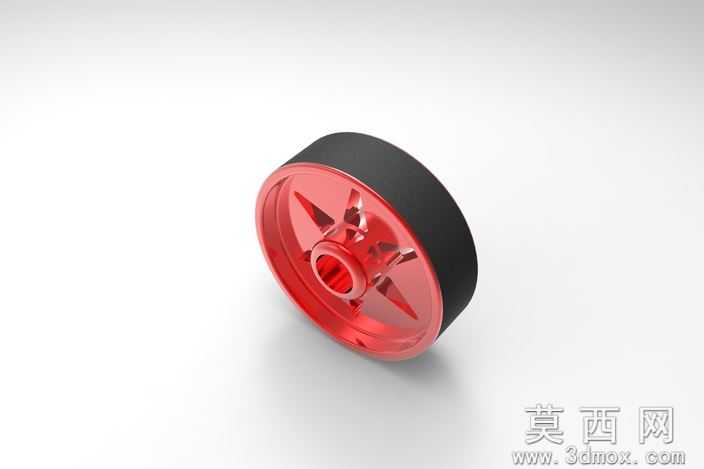

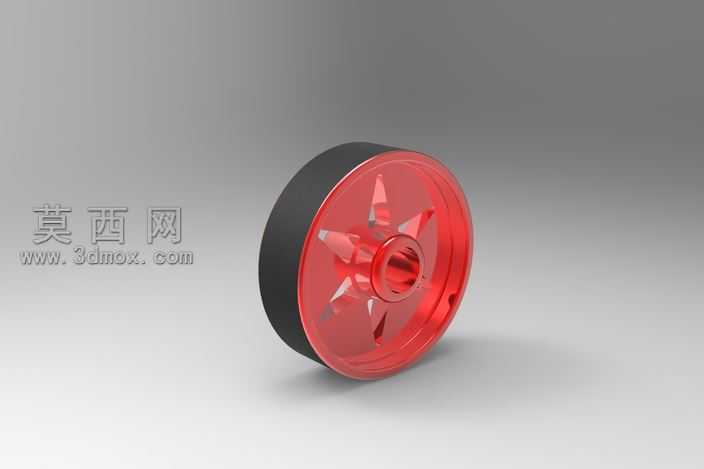

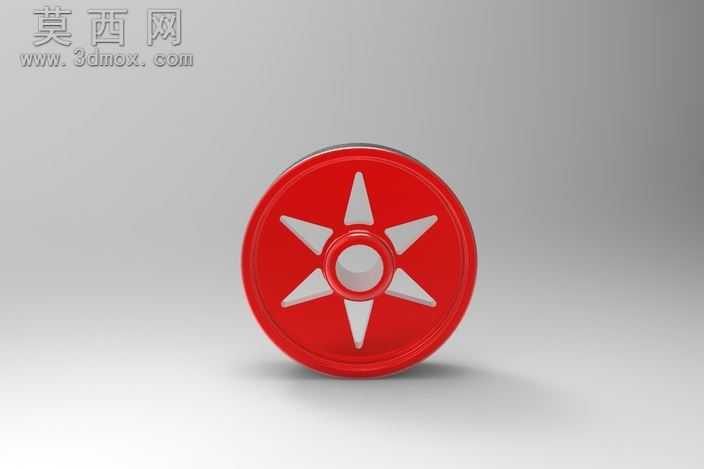

本作品为引擎起重机车配套行走滚轮的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模初期先梳理滚轮的功能需求：作为起重设备的行走承载部件，需要兼顾结构强度、运行稳定性与装配适配性，因此先绘制核心回转基准轴，以旋转凸台命令生成轮毂的基础基体，轮毂部分采用星型辐条结构设计，在保证整体支撑强度的前提下有效削减了零件自重，减少材料浪费同时降低滚轮转动惯量，提升起重设备行走启停的响应效率。轮毂中心设计有带定位卡槽的安装轴孔，可与驱动输出轴实现精准卡合，避免运行过程中出现轴孔打滑、偏移的问题，轮毂外缘预留轮胎安装的定位台阶，保证外层轮胎装配后的同轴度。外层轮胎部分采用独立实体建模，选用邵氏硬度适配起重承载需求的橡胶材质参数，渲染阶段为轮毂部分赋予高光亮面红色烤漆材质，调整反射参数模拟金属漆面的通透光泽与环境反射效果，辐条的棱角处做微小圆角过渡处理，避免应力集中的同时提升外观精致度；轮胎部分赋予哑光黑色橡胶材质，添加细微的颗粒质感纹理模拟真实橡胶轮胎的表面触感，调整材质粗糙度参数还原橡胶材质低反光、高阻尼的视觉特性。建模过程中对所有装配配合面做公差预留设计，保证后续生产加工时的装配可行性，整体结构经过干涉检查确认无配合冲突，辐条的受力角度经过反复调整，可均匀分散承载时的径向压力，适配起重设备作业时的大载荷承重需求。渲染阶段采用影棚级三点布光方案，主光源从侧上方打亮轮毂的红色漆面，突出星型辐条的立体结构层次，辅光源补亮轮胎部分的暗部细节，避免黑色橡胶区域出现死黑问题，背景采用渐变浅灰调突出滚轮主体，最终呈现的效果可直观展示零件的外观结构与材质特征，可用于起重设备行走机构的设计参考、装配模拟以及生产加工的图纸输出依据。
