德业SUN5k-12k光伏混合逆变器结构设计

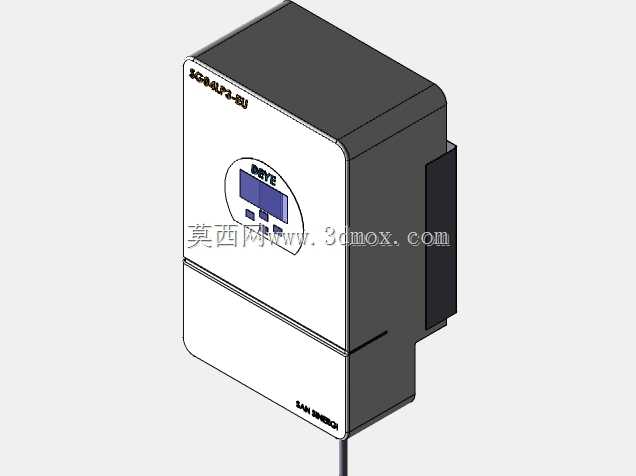

　　做户用光伏系统结构选型的时候，这类混合逆变器是分布式光储系统里的核心电力转换单元，日常接触的项目里，不管是户用屋顶光伏配套储能、小型工商业离并网切换场景，还是偏远地区独立微电网搭建，都需要这类设备完成光伏直流电到可用交流电的转换，同时协调储能电池的充放电逻辑，保障供电稳定性。从结构设计角度看，这款混合逆变器采用壁挂式安装的长方体主体构型，外壳做了上下分段的结构设计，上半部分集成了带显示屏的操作交互区，下半部分预留了接线与电气元件安装腔，侧面突出的散热结构是针对长期满载运行的温升控制做的设计，避免内部功率元件过热降效。

　　做三维建模还原的时候，首先要明确安装边界的尺寸约束，这类壁挂设备的背部预留了标准挂装孔位，安装时需要和墙面预留足够的散热间隙，侧面的凸起结构不能和周边走线槽、配电箱构件产生干涉，建模时要把外壳的圆角过渡、正面的品牌标识区域、显示屏的嵌入安装位、底部的接线端口预留区都做精准还原，不能只做简单的方块拉伸。从功能实现的结构匹配来看，正面的显示屏区域做了略微内凹的设计，既可以避免日常操作时的磕碰损伤，也能减少户外强光下的屏幕反光，方便运维人员查看运行参数；外壳的拼接缝隙做了错位止口设计，对应户外安装的IP防护要求，防止雨水、灰尘侵入内部电气腔。

　　实际项目应用里，这类混合逆变器需要同时对接光伏组串输入、储能电池接口、电网并网端口以及本地负载输出，所以结构设计时在底部预留了足够的接线操作空间，建模时要考虑接线端子的安装高度、线缆弯折半径的预留，避免后期现场安装时出现线缆弯折过度、接线操作空间不足的问题。外壳的材质选用上，主体采用冷轧钢板喷塑处理，兼顾结构强度与户外耐候性，正面操作区的面板做了平面度控制，保证显示屏安装后和面板齐平，没有凸起或凹陷的装配误差。

　　从结构设计思路来看，这款设备把重量较大的功率元件、电感元件都布置在腔体下半部分，降低设备整体重心，壁挂安装后可以减少挂装结构的承重应力，避免长期使用后出现壳体变形；侧面的散热筋结构和内部功率元件的安装位置对应，通过热传导把元件工作产生的热量传导到外壳散热筋上，配合自然对流完成散热，不需要额外加装散热风扇，减少后期运维的故障点。建模过程中要注意区分外壳不同区域的壁厚，安装挂耳的位置做了局部加厚处理，保证挂装承重的结构强度，操作面板的壁厚相对较薄，减少材料用量同时保证装配精度。

　　在分布式光伏项目的设备排布设计时，这类逆变器的三维模型可以直接导入到整体场站的布局模型中，核对和周边配电箱、储能电池柜、线缆桥架的位置关系，提前规避安装干涉问题，也可以用来做安装指导的可视化演示，让现场施工人员明确设备的安装方向、接线位置、散热预留空间要求。设备正面的品牌标识、参数标识区域的位置也在模型中做了还原，方便后期做渲染出图、方案汇报时的视觉呈现，不需要额外做贴图位置的调整。

　　针对不同安装场景的适配，这款设备的结构设计兼顾了户用墙面安装和小型机柜内嵌入安装的需求，外部轮廓没有多余的外凸构件，整体线条规整，在多台并排安装的时候可以紧密排布，节省安装空间，同时相邻设备之间只需要预留规范要求的散热间隙即可，不需要额外预留操作空间，因为所有的操作、接线端口都集中在正面和底部区域，正面操作就可以完成所有的调试、接线工作。建模时对边角的圆角处理也做了还原，避免尖锐边角在安装、运维过程中划伤施工人员，符合电力设备的安全设计规范。
