负泊松比缺失肋骨拉胀立方体结构设计

　　在特种缓冲吸能结构、柔性防护装具、可变形承载构件的设计场景中，负泊松比拉胀结构的应用占比正逐年提升，这类结构在受轴向拉伸时会发生横向膨胀、受压缩时横向收缩，和常规材料的泊松效应完全相反，在抗冲击、抗剪切、断裂韧性、能量吸收方面的表现远超同密度的常规蜂窝构型。本次设计的缺失肋骨辅助拉胀立方体结构，正是针对常规内凹六边形拉胀结构存在的应力集中明显、大变形下肋条易屈曲失效、各向异性过强难以适配多向载荷场景的痛点做的定向优化。

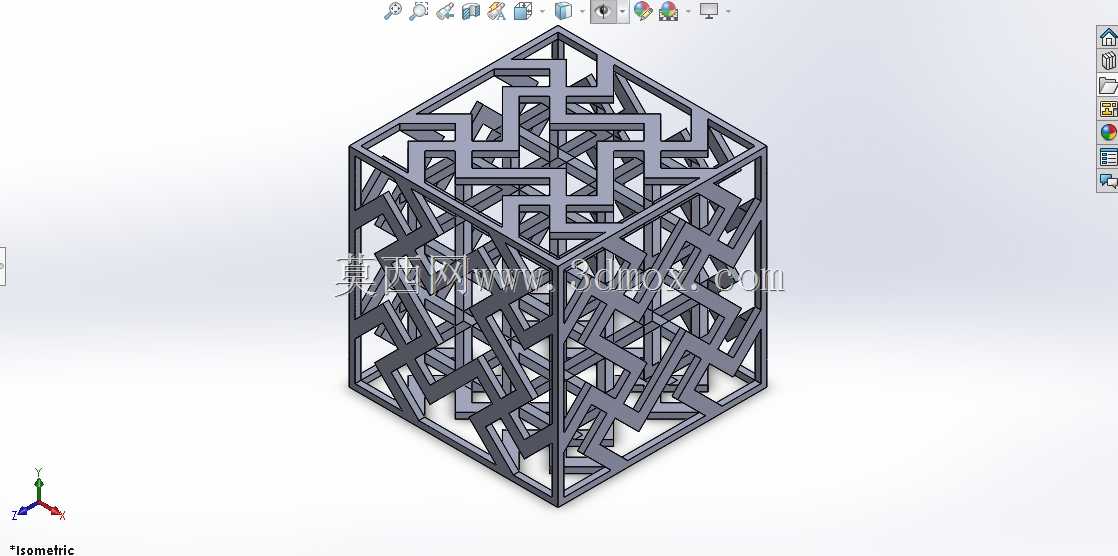

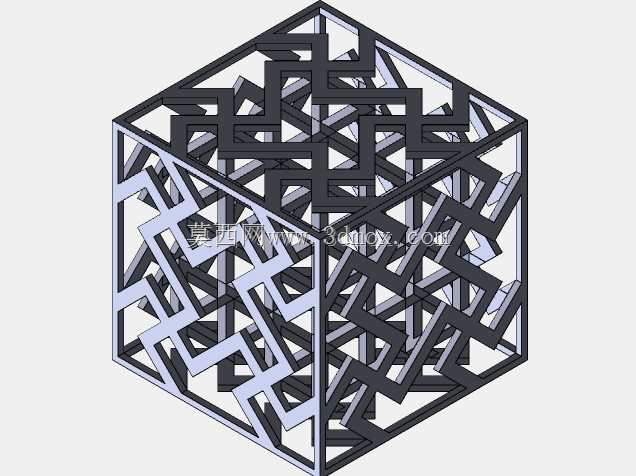

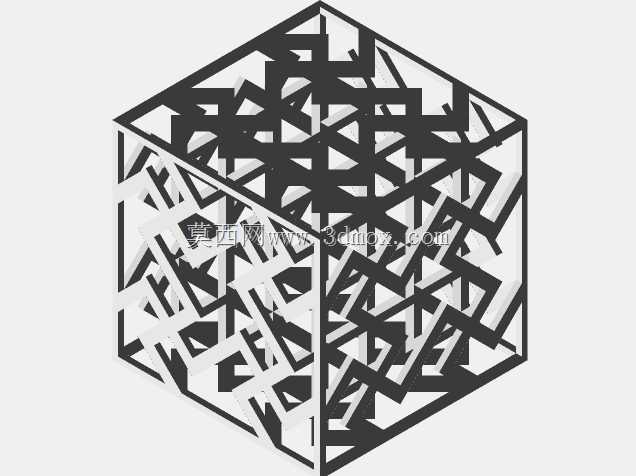

　　设计阶段没有沿用传统的几何参数迭代试错思路，而是依托多目标优化逻辑，以结构相对密度、不同加载方向的泊松比阈值、弹性模量区间、单位体积吸能效率作为优化目标，对立方单元内部的交叉肋条做选择性缺失排布，既保留拉胀效应所需的内凹几何特征，又通过肋条的非对称缺失打破常规对称拉胀结构的变形锁定问题。从结构构型来看，整个立方体单元的外轮廓为规整正六面体，内部肋条采用等截面矩形杆构型，所有肋条的连接节点均做了小半径圆角过渡，避免直角交汇带来的应力集中，肋条之间的空隙形成连续的贯通孔隙，既可以满足轻量化需求，也能适配需要内嵌传感元件、填充阻尼介质的复合结构装配需求。

　　从实际应用的安装边界来看，该立方体单元可作为周期性点阵结构的单胞使用，单胞的外轮廓面均为平整平面，相邻单胞之间可通过端面肋条的节点直接拼接，不需要额外设计连接转接结构，拼接后形成的大尺寸点阵结构可直接嵌入防护装置的夹层、柔性机器人的执行器骨架、航空航天装备的轻量化承载层中。在功能特性上，该结构在沿三个正交方向加载时均能表现出稳定的负泊松比效应，不会出现常规拉胀结构单方向性能达标、其余方向性能骤降的问题；当承受冲击载荷时，缺失的肋条会给相邻肋条预留足够的弯曲变形空间，让结构在大变形阶段不会出现瞬间的应力陡升，吸能过程更平缓，不会因为局部肋条断裂导致整体结构提前失效。

　　在结构细节设计上，肋条的截面尺寸、肋条之间的夹角、缺失肋条的排布位置都经过多轮优化验证：肋条截面过大会导致结构相对密度过高，失去轻量化优势，截面过小则会导致结构整体刚度不足，在小载荷下就发生不可逆塑性变形；肋条夹角过小会导致内凹特征过于明显，加工时易出现成型缺陷，夹角过大则会削弱负泊松比效应，让结构性能趋近于常规蜂窝；缺失肋条的排布并非随机去除，而是通过优化算法筛选出对结构拉胀性能贡献最低、同时对应力集中影响最大的肋条做定向移除，在保证力学性能达标的前提下最大程度降低结构重量。

　　这类结构的适配场景非常广泛，在个体防护领域，可作为防弹衣、防刺服的缓冲夹层，受冲击时结构横向膨胀扩散载荷，降低局部冲击压强；在汽车工业领域，可作为保险杠、吸能盒的内部填充结构，碰撞时通过平稳的大变形吸收碰撞能量，降低乘员舱受到的冲击；在航空航天领域，可作为卫星结构件的轻量化承载层，兼顾减重需求和抗空间碎片冲击的性能；在柔性机器人领域，可作为软体执行器的骨架结构，利用拉胀效应提升执行器的变形幅度和承载能力。需要注意的是，该结构作为周期性单胞使用时，需要根据实际载荷方向调整单胞的拼接层数，边缘区域的单胞可适当增加局部肋条厚度，避免边界处出现应力集中导致的整体结构失效；如果采用增材制造工艺加工该结构，需要根据所选材料的成型精度调整肋条的最小截面尺寸，避免打印过程中出现肋条断裂、支撑难以去除的问题；如果用于填充阻尼介质的复合结构，需要保证内部孔隙的贯通性，不要在拼接时堵塞肋条之间的空隙，确保阻尼介质可以完全填充到结构内部的所有间隙中，充分发挥复合结构的阻尼吸能效果。
