饮料冷却器底座格栅式通风口结构设计

　　在商用饮品制冷设备的结构设计中，底座区域的通风散热结构往往是容易被忽略却直接影响整机运行稳定性的关键部件，这款格栅式通风口正是针对饮料冷却器底座的安装空间与散热需求设计的配套结构件。从实际应用场景来看，商用饮料冷却器多放置在便利店、饮品店的吧台下方或靠墙位置，底座区域既要承担整机承重，又要为内置的压缩机制冷系统提供足够的进风通道，避免因进风不足导致冷凝压力升高、制冷效率下降，同时还要阻挡地面的杂物、虫鼠进入设备内部，损坏管路或电气元件。

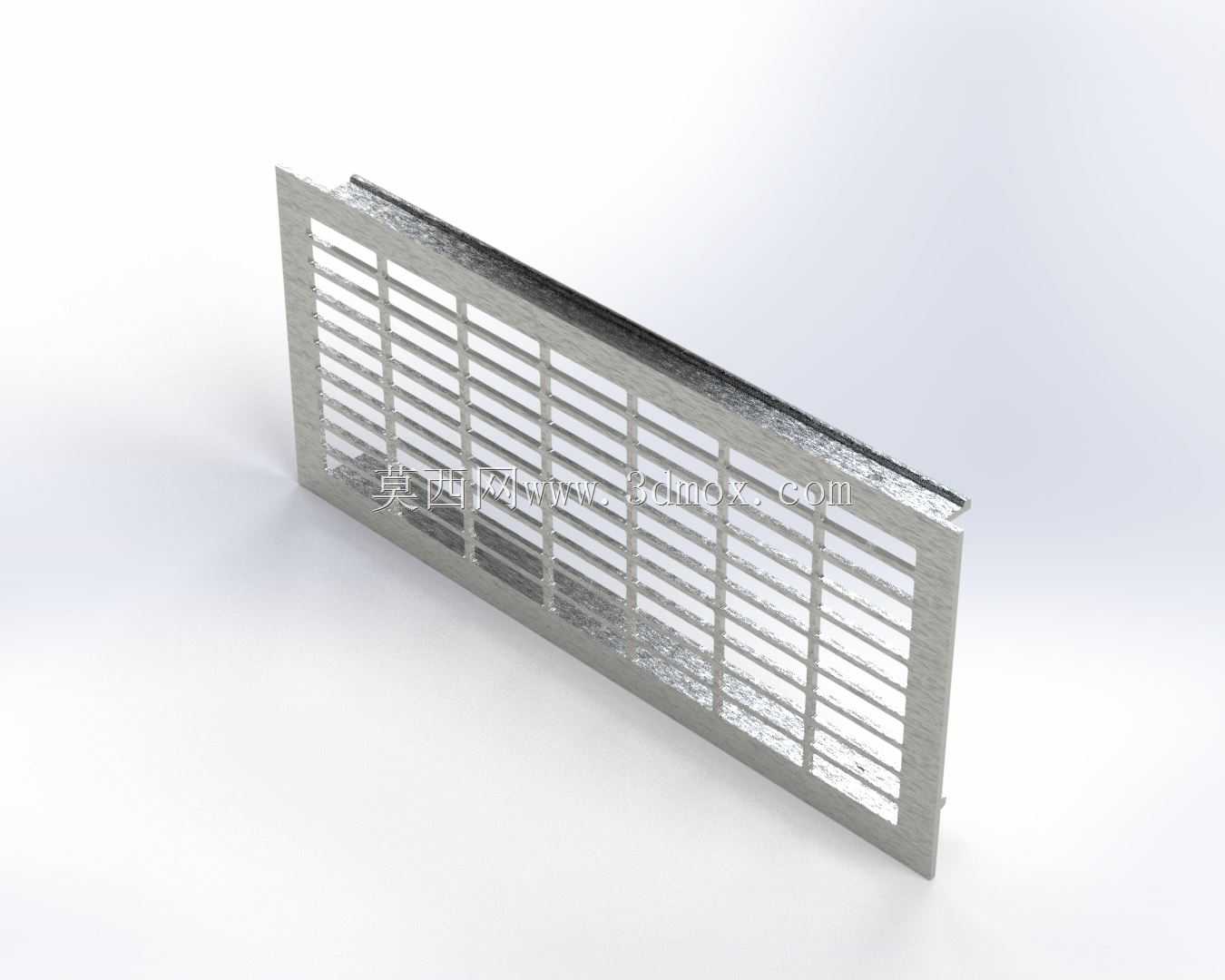

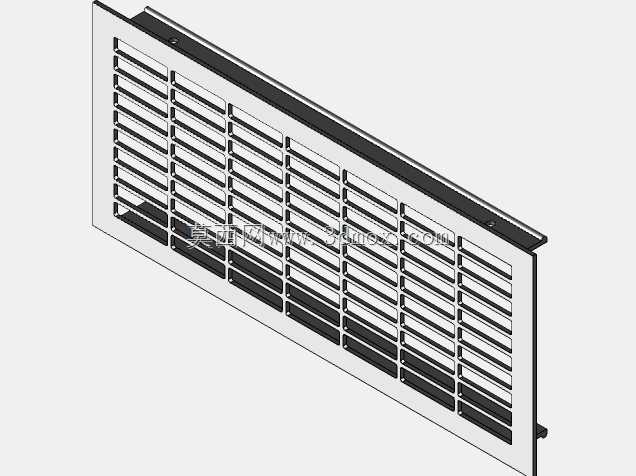

　　这款通风口采用一体化金属板冲压成型的结构思路，整体外轮廓尺寸为250mm×110mm，安装时可直接嵌入冷却器底座预留的对应尺寸开口内，边框处预留的贴合面可通过卡扣或者拉铆的方式与底座钣金固定，不需要额外设计复杂的连接结构，适配常规厚度1-1.5mm的设备底座钣金安装边界，安装后外表面与底座底面基本齐平，不会额外占用设备底部的离地间隙，也不会因为突出结构在设备移位时发生磕碰损坏。

　　从功能特性上看，通风区域采用等距排布的横向格栅条设计，格栅条的间隙经过反复校核，既保证了足够的通风通流面积，满足制冷系统运行时的进风量要求，又能将间隙控制在安全范围内，避免较大体积的杂物被吸入设备内部。格栅条采用斜向折弯的结构形式，而非垂直贯通的直孔设计，一方面可以提升整个通风口的结构强度，避免金属板薄件受力发生变形，另一方面可以从视觉上遮挡设备内部的管路结构，提升设备底部的外观整洁度，同时还能减少地面溅起的水渍直接被吸入设备内部的概率，一定程度上提升电气部件的运行安全性。

　　在设计过程中，首先需要匹配冷却器底座的预留安装位尺寸，250mm的长度方向刚好覆盖压缩机进风侧的对应区域，110mm的宽度不会超出底座边框的宽度范围，避免与底座内部的支撑筋、安装脚发生干涉。整个零件采用单块金属板加工的方案，不需要额外的拼接或焊接工序，冲压成型后只需要做简单的去毛刺处理即可进行表面喷涂，加工工序简单，适合批量生产，零件的整体一致性更容易控制。格栅条的排布密度经过通风量仿真校核，在保证结构强度的前提下最大化通流面积，每根格栅条的折弯角度一致，成型后整个通风面的平面度公差控制在0.5mm以内，安装后不会出现局部凸起或凹陷的问题，与底座钣金的贴合缝隙均匀。

　　从实际使用的角度出发，这种结构的通风口相比塑料材质的通风件，金属材质的抗老化性能更好，在设备底部相对潮湿、温度变化较大的环境下，不会出现材质变脆、开裂的问题，使用寿命更长。同时金属材质的导热性更好，能辅助带走底座区域的部分热量，一定程度上降低设备底部的积温。在进行三维建模时，需要重点关注格栅条折弯处的圆角处理，避免应力集中导致冲压过程中出现开裂，同时要预留出喷涂的涂层厚度，保证安装尺寸的配合精度，安装孔位的位置需要与底座的对应孔位完全匹配，减少现场安装时的调整工作量。

　　这类通风结构除了应用在饮料冷却器上，也可以适配其他小型商用制冷设备、机柜底部的通风散热场景，只需要根据对应的安装尺寸调整外轮廓大小和格栅密度即可，结构本身的通用性较强。在结构设计时没有采用多余的装饰性结构，所有的结构形式都围绕功能实现、加工便利性、安装便捷性三个核心维度展开，没有冗余的设计元素，符合工业零部件设计的实用原则。
