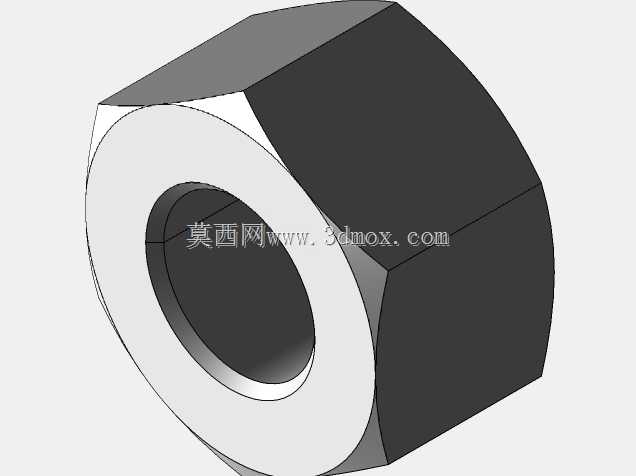

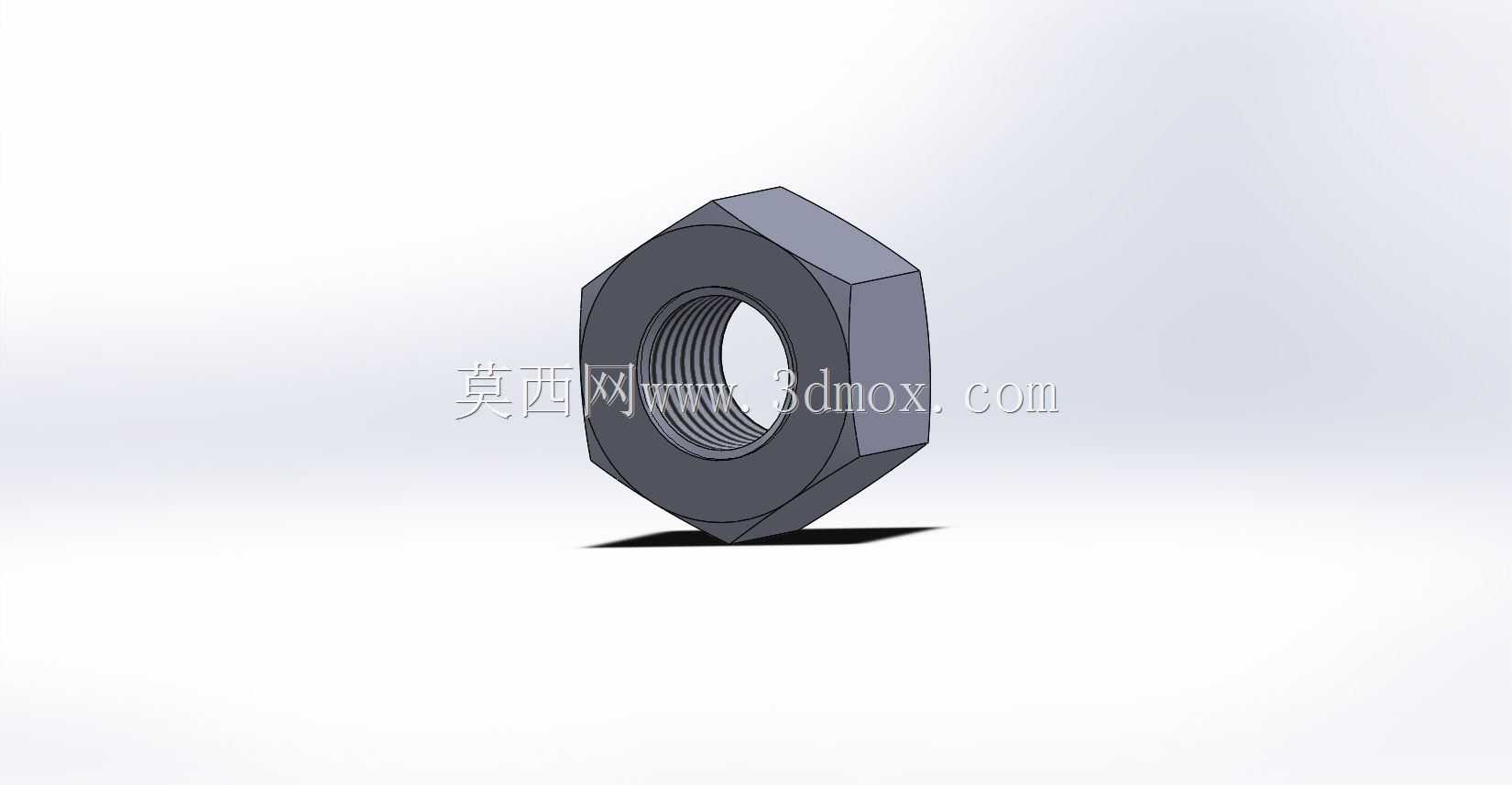

M16规格六角锁紧螺母结构设计

　　在各类机械装配场景中，六角螺母是应用频次最高的螺纹紧固件之一，M16规格的六角螺母更是覆盖了从普通钢结构机架、输送线支架、中型设备机座到工装夹具装夹结构的大量连接点位。这类螺母的核心作用是与对应规格的外螺纹件配合，通过螺纹副的咬合以及六角端面与被连接件表面的压紧，实现两个或多个零部件的可拆卸固定，在需要定期拆解维护的装配结构中，这类标准紧固件的选型合理性直接影响整套设备的长期运行稳定性。

　　从设计逻辑来看，M16六角螺母的外形采用正六棱柱结构，并非随意选定：六个受力面可以适配普通开口扳手、活动扳手、套筒扳手等多种通用拆装工具，在设备安装现场不需要专用特制工装就能完成紧固作业，每个侧面的受力角度经过长期工程验证，扳手施力时不会出现打滑滑脱的问题，同时六方结构的外形加工难度低，无论是冷镦批量生产还是机加工单件制作都能保证尺寸一致性。螺母中心的内螺纹与M16外螺纹匹配，螺纹精度遵循普通紧固螺纹的通用公差要求，既保证螺纹旋合过程顺畅无卡滞，又能避免配合间隙过大导致的连接松动。

　　从安装边界来看，M16六角螺母的对边尺寸、厚度都经过长期工程实践优化，在保证足够螺纹啮合长度、满足对应强度等级载荷要求的前提下，尽可能压缩了自身占用的装配空间。设计这类螺母的三维模型时，首先要确定螺纹的公称直径、螺距参数，M16粗牙螺纹的默认螺距为2mm，建模过程中需要准确还原螺纹牙型的轮廓，同时要注意螺母两端的倒角设计——两端的45度倒角不仅可以在装配时引导外螺纹顺利旋入内螺纹，避免螺纹牙磕碰损伤，还能去除加工过程中产生的锐边毛刺，防止安装作业时划伤操作人员。螺母的支承面需要保证足够的平面度，这样在拧紧过程中压力可以均匀分布在被连接件的接触表面，不会因为局部应力集中导致被连接件表面压陷，或是出现螺母锁紧后偏斜、预紧力不足的问题。

　　在实际设备应用中，M16六角螺母常搭配平垫圈、弹簧垫圈或是防松垫片使用：平垫圈可以增大螺母与被连接件的接触面积，适配表面硬度较低的被连接材料，比如铝合金型材、工程塑料板材的连接场景，避免拧紧时螺母端面压坏基材表面；弹簧垫圈则可以在振动工况下提供持续的张紧力，抵消设备运行过程中振动带来的螺纹副间隙，降低螺母松动脱落的风险。在不同的使用场景下，对螺母的性能等级要求也有差异：普通静态机架连接可以选用4.8级的普通碳钢螺母，承受动载荷、冲击载荷的设备连接部位则需要选用8.8级及以上的高强度螺母，部分有防腐要求的户外设备、食品加工设备场景，还会选用不锈钢材质的M16六角螺母，应对潮湿、腐蚀介质的侵蚀。

　　建模过程中需要注意几个容易被忽略的细节：一是六方棱边的微小倒钝，实际生产的螺母不会保留绝对锋利的棱边，模型中添加微小的圆角可以更贴近真实零件的状态，在后续做装配干涉检查、工程图导出时也能避免锐边带来的显示误差；二是螺纹收尾部分的处理，内螺纹不会一直延伸到螺母的整个厚度方向，在靠近螺母端面的位置会有合理的螺纹退刀结构，还原这一细节才能让模型符合实际加工工艺；三是螺母的厚度尺寸要匹配对应的螺栓强度，足够的啮合长度才能保证螺纹连接不会出现滑牙失效，通常M16螺母的有效螺纹旋合长度不小于螺栓公称直径的0.8倍，才能满足常规工况下的载荷要求。

　　在装配校核环节，这类螺母的三维模型可以用来验证装配空间是否足够：比如扳手操作空间是否会和周边的零部件产生干涉，螺母拧紧后端面是否会和相邻的管线、结构件发生碰撞，在做设备整体装配仿真时，准确的螺母模型还能帮助计算整体的连接预紧力分布，排查结构设计中可能出现的刚度不足问题。很多新手设计师在做结构设计时，往往会忽略标准紧固件的模型细节，直接调用简化的模型块，导致实际装配时出现扳手空间不足、螺母与周边零件干涉的问题，而准确还原结构细节的螺母模型，可以在设计阶段就提前发现这类装配问题，减少生产现场的整改工作量。
