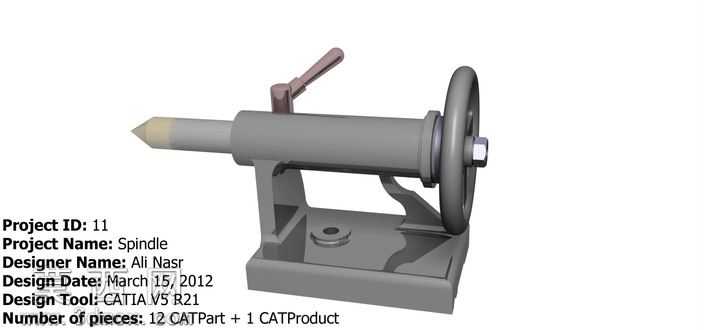

机床用手动顶紧式主轴夹具三维结构

该主轴夹具采用三维参数化建模完成整体结构设计，建模过程中先以底座为基准定位特征，依次完成支撑立架、主轴套筒、顶紧锥轴、操作手轮、锁紧手柄等核心部件的实体构建，各零件间严格按照实际装配约束关系完成配合，保证同轴度、行程限位等关键装配尺寸的合理性。模型对各部件的细节结构做了完整还原：底座设置有安装定位孔与加强筋结构，保证夹具安装后的结构刚性；支撑立架与主轴套筒采用一体化支撑结构，减少装配累积误差；顶紧锥轴前端采用标准莫氏锥度结构，适配常见轴类工件的中心定位需求，轴身与套筒间设置滑动配合面，保证轴向移动的顺畅性；侧方锁紧手柄采用偏心锁紧结构，可在锥轴顶紧工件后快速完成轴向位置锁定，避免加工过程中出现轴向窜动；端部手轮采用辐条式结构，表面做防滑纹理处理，方便操作人员手动驱动锥轴进退，手轮与轴端采用六角螺母锁紧，便于后期拆装维护。材质配置上，对底座、支撑结构、主轴套筒等承载部件赋予铸铁材质效果，表面做亚光喷塑质感处理，对锥轴、锁紧手柄、手轮等操作运动部件赋予45号钢调质后的金属质感，对配合接触面做轻微磨削纹理表现，区分不同部件的加工工艺差异。渲染阶段采用工业产品展示常用的三点布光方案，主光从侧上方投射突出结构轮廓，辅光补全暗部细节避免阴影死黑，背光勾勒金属部件的边缘反光，真实还原金属机加工零件的材质质感。设计思路围绕手动操作场景下的快速装夹需求展开，整体结构紧凑，操作逻辑简单，无需额外动力源即可完成工件的顶紧定位，适配小型车床、磨床等设备的辅助装夹场景，各易损部件均采用模块化设计，后期更换维护便捷，锁紧机构的锁紧力经过结构校核，可满足常规轻载加工场景下的夹紧力需求，避免工件装夹松动影响加工精度。
