3D打印机E3DV6铝制热块结构设计

　　在FDM熔融沉积成型3D打印设备的热端总成里，加热块是衔接加热元件、温度传感部件、喉管与喷嘴的核心承载构件，这款适配E3DV6架构的铝制热块，是桌面级及部分工业级FDM设备热端改造、备件替换场景中应用极广的结构件。日常打印作业里，热块需要持续维持稳定的温度区间，将喉管输送来的丝状耗材均匀熔融至设定黏度，再通过喷嘴精准挤出成型，其结构合理性直接决定了温度传导效率、温度场均匀性，甚至会影响长时间打印过程中的温度稳定性，最终关联到打印件的层间结合强度、成型精度与表面质量。

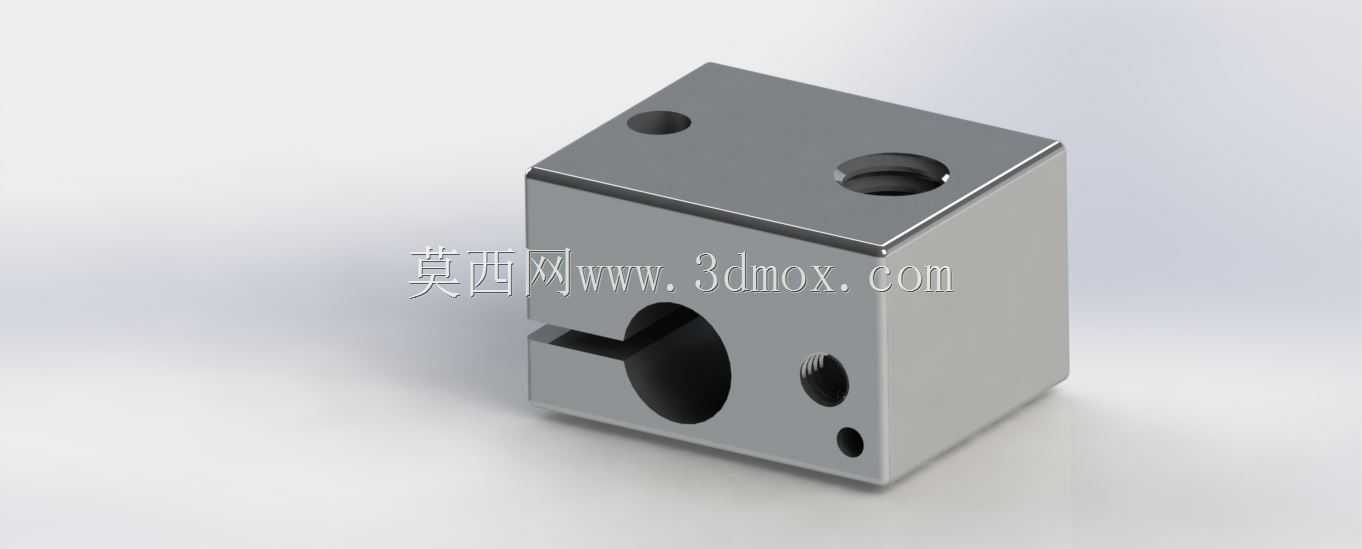

　　从实际装机的边界条件来看，这款铝块采用方块式主体构型，整体轮廓规整，没有多余的异形凸起，在安装时可以很好适配市面上绝大多数E3DV6规格的热端固定座、散热铝块以及风扇导风罩，不需要额外做结构修配就能完成装配。主体上的各个功能孔位都做了同轴度与位置度的公差约束：贯穿式的大直径通孔用于穿装喉管与喷嘴衔接段，孔壁的加工精度可以保证喉管旋入后与喷嘴端面紧密贴合，避免出现耗材溢料、漏料的问题；侧面的小孔分别适配加热棒与热敏电阻，孔位深度刚好匹配常规规格的6*20mm加热棒以及常见的玻封热敏电阻，安装时加热元件可以完全没入孔内，配合导热硅脂填充间隙后，能最大程度降低接触热阻，让加热棒产生的热量快速均匀传导到整个块体，减少温度检测的滞后误差。

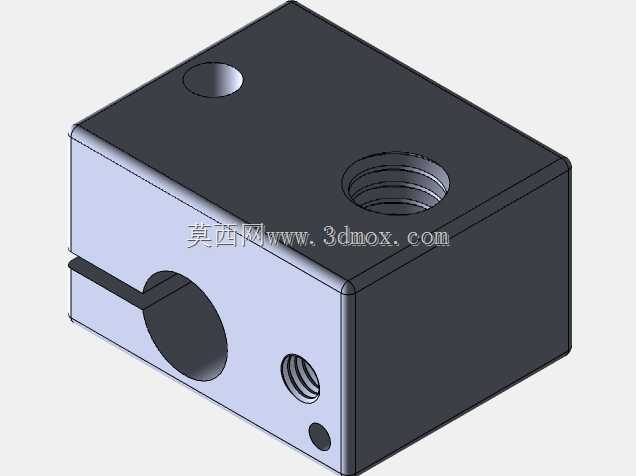

　　设计时选用铝合金作为基材，本身就是兼顾导热性能与加工成本、结构强度的选择：铝合金的导热系数远高于黄铜、不锈钢等材质，加热时块体整体升温速度快，不同位置的温度差可以控制在极小范围内，不会出现靠近加热棒位置温度过高、靠近喷嘴位置温度不足的问题，能有效避免耗材局部过热碳化、或者熔融不充分导致的挤出不畅。块体侧面预留的切槽结构，是专门针对热敏电阻走线做的避让设计，安装时热敏电阻的引线可以顺着切槽规整排布，不会被固定座或者导风件挤压磨损，也能避免引线长期处于高温区域出现绝缘层老化破损的问题。顶面的两个小螺纹孔，用于安装热端的固定压片或者温度屏蔽罩，既可以减少热块向周边散热件的热辐射，也能在更换喷嘴、喉管的时候提供受力支点，方便维修拆装时不会因为用力不当导致热块移位。

　　从实际使用的工况适配角度，这款热块的尺寸设计刚好匹配E3DV6热端的标准安装距，喉管安装孔与喷嘴安装孔的同轴度设计，能保证耗材熔融通道全程顺滑无台阶，减少耗材在通道内的滞留风险，降低打印过程中堵头故障的发生概率。方块式的外形也方便用户后续做个性化改造，比如加装额外的温度传感器、或者更换不同功率的加热棒时，不需要对块体做复杂的二次加工，平整的外表面也能很好地贴合保温棉，包裹保温棉后可以进一步减少热量散失，降低加热棒的工作占空比，延长加热元件的使用寿命，同时也能避免热块热量向上传导到喉管散热段，导致耗材提前软化出现的送料不畅问题。

　　在不同耗材的打印适配场景下，这款铝热块的温度耐受范围可以覆盖PLA、ABS、PETG、TPU等绝大多数常见FDM打印耗材的工作温度区间，结构强度足够支撑日常拆装喷嘴的扭矩需求，不会因为反复拆装出现螺纹滑牙、孔位变形的问题。各个孔位的位置布局充分考虑了热端总成的装配干涉问题，安装完成后加热棒引线、热敏电阻引线、喉管、喷嘴、固定件之间不会出现位置冲突，不管是用于原厂E3DV6热端的备件替换，还是用于DIY3D打印机的热端组装，都能直接适配，不需要额外调整其他配件的安装位置。
