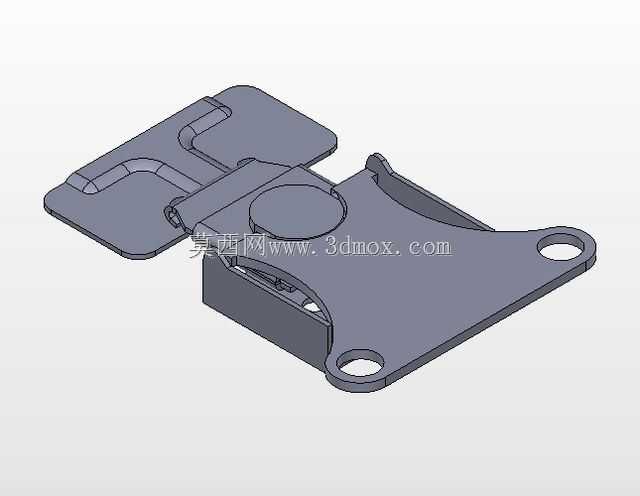

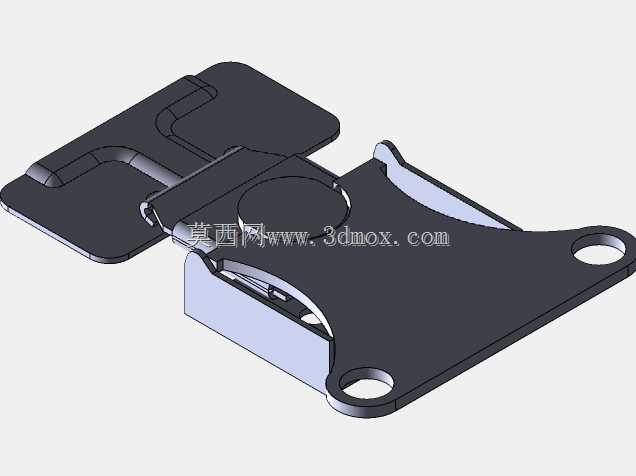

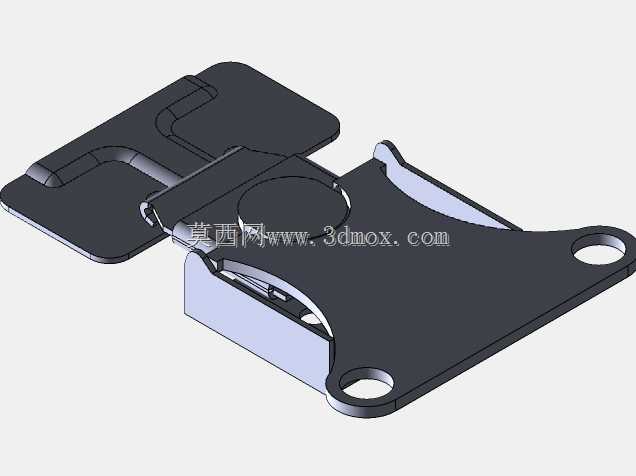

不锈钢牵引式搭扣门锁结构设计

　　这款不锈钢牵引搭扣锁，日常在工业箱体、特种车辆舱门、户外设备机柜上的出镜率极高，很多做户外运维设备、工程车辆改装的结构工程师，在选型锁闭件时都会优先考虑这类结构——毕竟它的锁闭可靠性、安装便捷性，比普通的弹簧搭扣要高出不少。

　　从实际使用场景来看，这类锁件主要用在需要频繁开合、同时要求锁闭后无松动窜动的部位：比如移动发电机组的舱门、环卫车辆的工具舱、户外通信机柜的侧门，还有一些需要承受一定振动冲击的工业设备外罩，普通搭扣在长期振动下容易松脱，而牵引式的锁止结构在扣合后会形成机械死点，除非主动扳动解锁拨片，否则不会因为外力振动自行脱开。

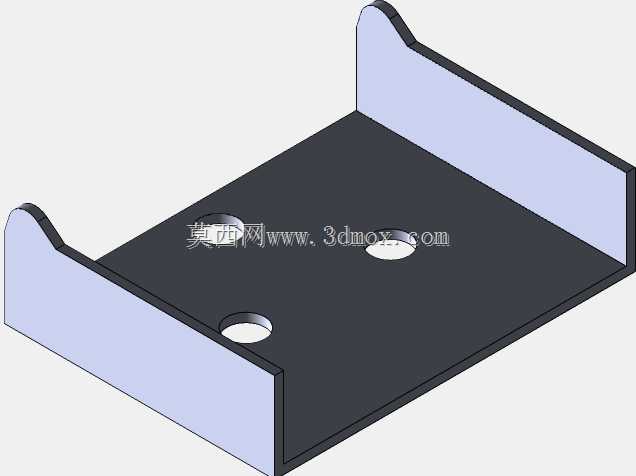

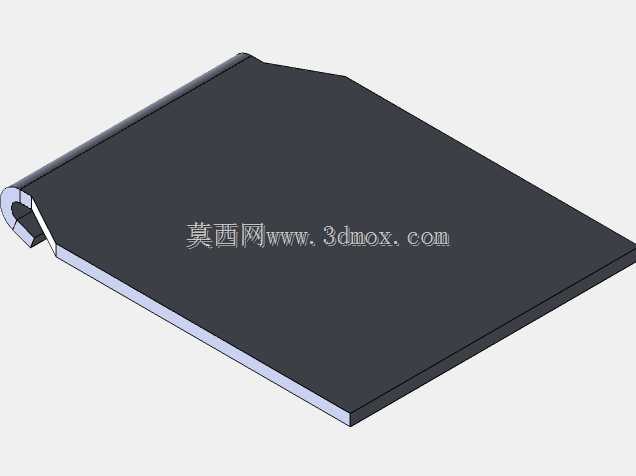

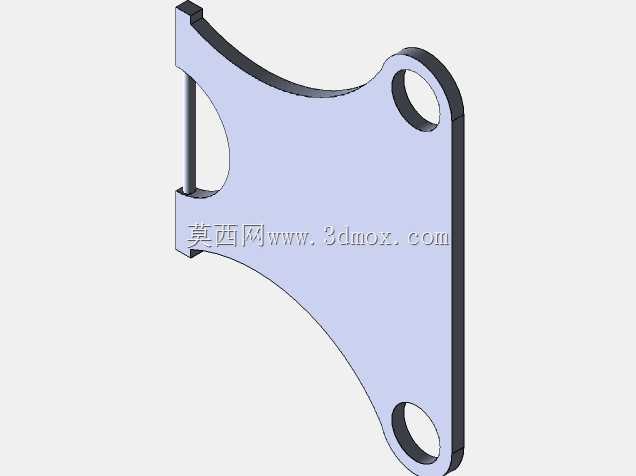

　　设计这款结构的时候，首先要考虑的是安装边界的适配性：底座部分采用三孔安装位，三个安装孔呈三角分布，相比两孔安装的搭扣，抗扭转能力提升明显，安装孔的孔径适配常用的M5或者M6沉头螺钉，安装面做了0.8mm的下沉台阶，保证螺钉锁紧后头部不会突出底座平面，避免和活动扣部分产生运动干涉。活动扣板的弧度是经过反复调整的，扣合行程控制在8mm左右，既不会因为行程太短导致扣合过紧、开合费力，也不会因为行程太长出现锁闭后旷量过大的问题。

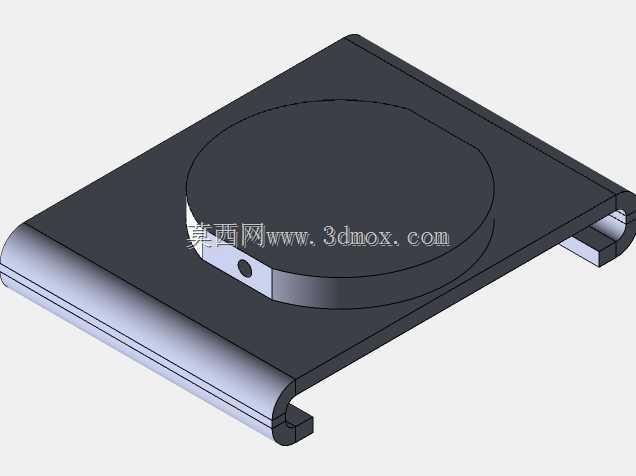

　　锁体的核心转动部位采用了卷边铰接结构，没有额外加装销轴，而是直接通过板材冲压卷边形成铰接孔，这种设计的好处是减少了装配零件数量，同时铰接部位的接触面积更大，长期反复开合不容易出现磨损松旷，不锈钢材质本身的自润滑性也能保证铰接部位在无额外润滑的情况下，完成上万次开合动作不卡滞。锁止压片的圆形凸台是整个结构的锁止关键，当扣板扳到锁止位置时，凸台会刚好卡入底座的限位槽内，形成横向的锁止力，这时候哪怕外部有拉力作用在扣板上，只要不扳动解锁拨片，凸台就不会从限位槽中脱出，牵引受力的方向刚好和锁止力的方向形成自锁角度，这也是这类牵引门锁相比普通搭扣最核心的优势。

　　材质选用不锈钢，主要是考虑户外使用场景下的耐腐蚀需求，板材厚度统一采用2mm的冷轧不锈钢板，冲压成型后做去毛刺处理，所有边缘都做了R0.5的圆角过渡，避免安装和使用过程中划伤操作人员。扣板的接触面上做了细微的压筋处理，一方面是提升扣板本身的结构强度，避免长期受力出现板材变形，另一方面压筋形成的凹凸面也能增加扳动时的摩擦力，戴劳保手套操作的时候也不容易打滑。

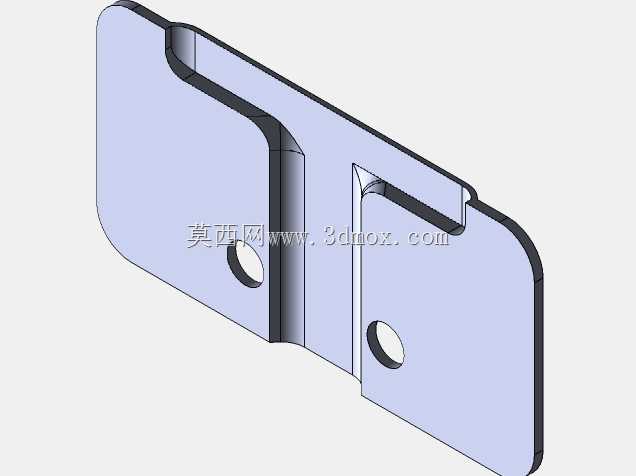

　　在做安装适配的时候，需要注意配合的门框部分要预留对应的扣合挂点，挂点的高度要和锁体底座的安装面匹配，一般来说挂点的中心高度比底座安装面高出12mm是比较合适的，这个高度下扣合后能产生足够的预紧力，保证舱门闭合后密封胶条能被均匀压缩，不会出现缝隙漏水、进灰的问题。如果是用在有密封要求的柜体上，还可以在扣板和挂点接触的位置加装橡胶减震垫，一方面能抵消加工和安装带来的尺寸误差，另一方面也能减少设备运行振动带来的异响，避免锁扣部位因为长期振动出现磨损。

　　很多新手工程师在选型这类锁扣的时候，容易只看外形不看受力参数，实际上这类牵引锁的额定牵引拉力能达到800N以上，完全能满足大部分工业舱门的锁闭需求，但是安装的时候一定要保证三个安装孔都牢固固定在设备的基体上，如果基体是薄板材的话，需要在背面加装加强垫板，避免长期受力导致安装孔部位的板材变形，影响锁闭效果。另外铰接部位的间隙控制也很重要，设计的时候预留了0.2mm的活动间隙，既不会因为间隙太小出现开合卡滞，也不会因为间隙太大导致锁闭后旷量过大，在三维建模的时候，要把开合过程的运动干涉检查做全，保证扣板从完全打开到锁止的整个行程里，不会和周边的结构件产生碰撞，尤其是在舱门开合角度比较大的场景下，要提前预留出锁扣的操作空间，保证操作人员能顺利扳动扣板完成解锁和锁止动作。
