紧凑自锁式蜗杆蜗轮啮合传动结构

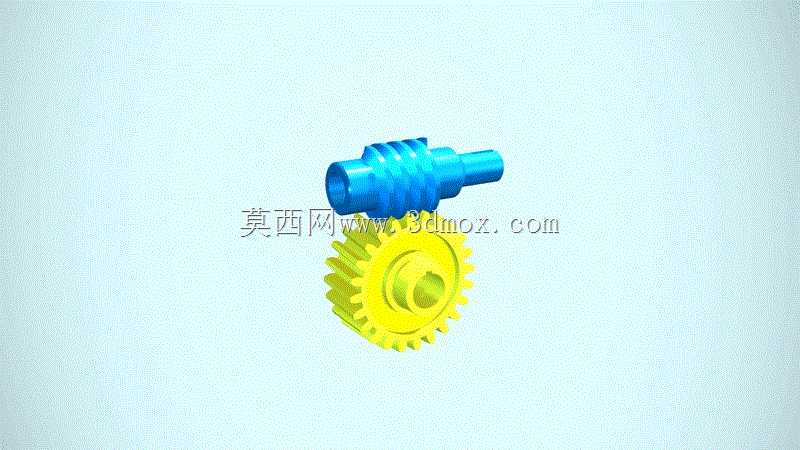

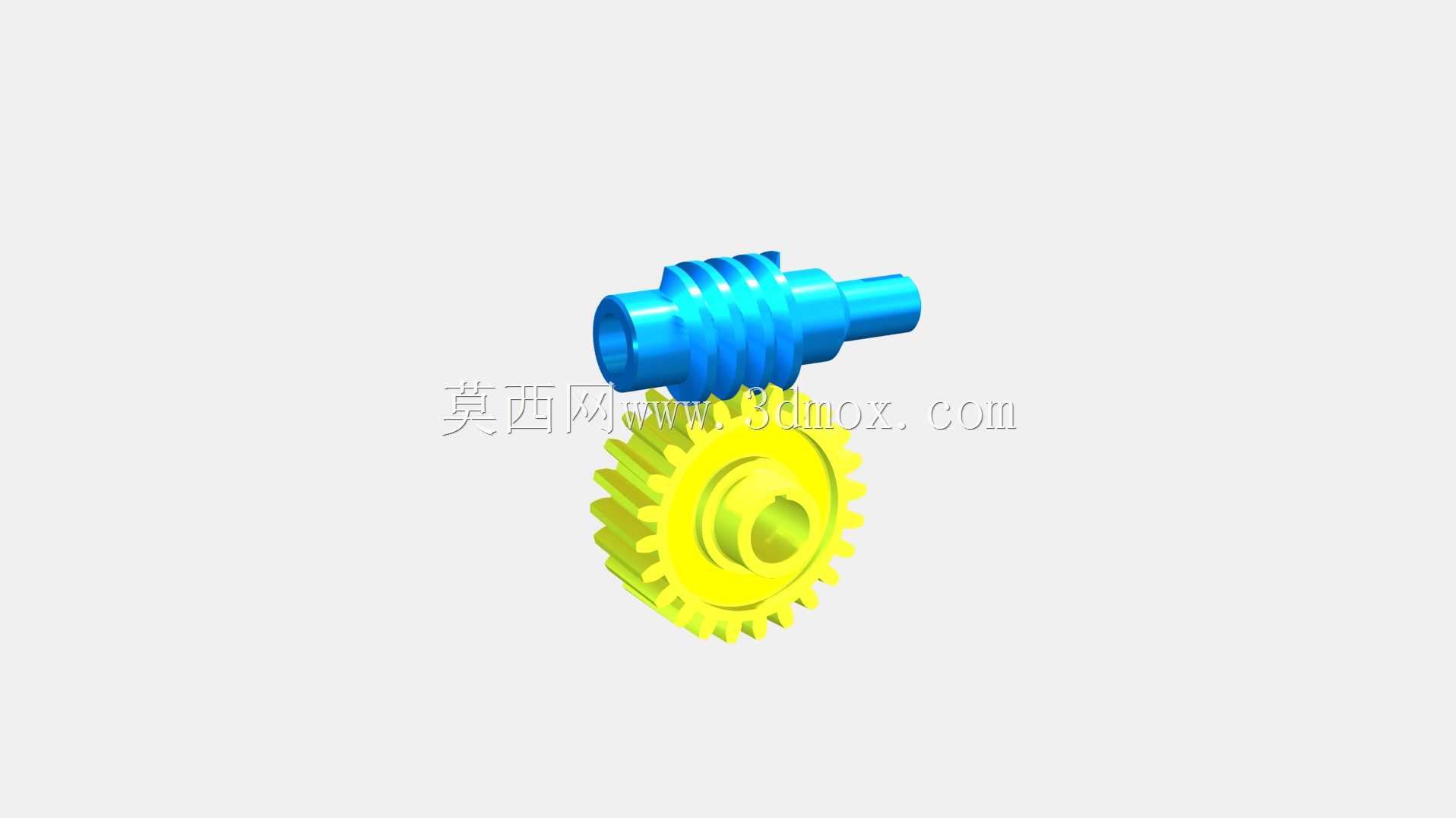

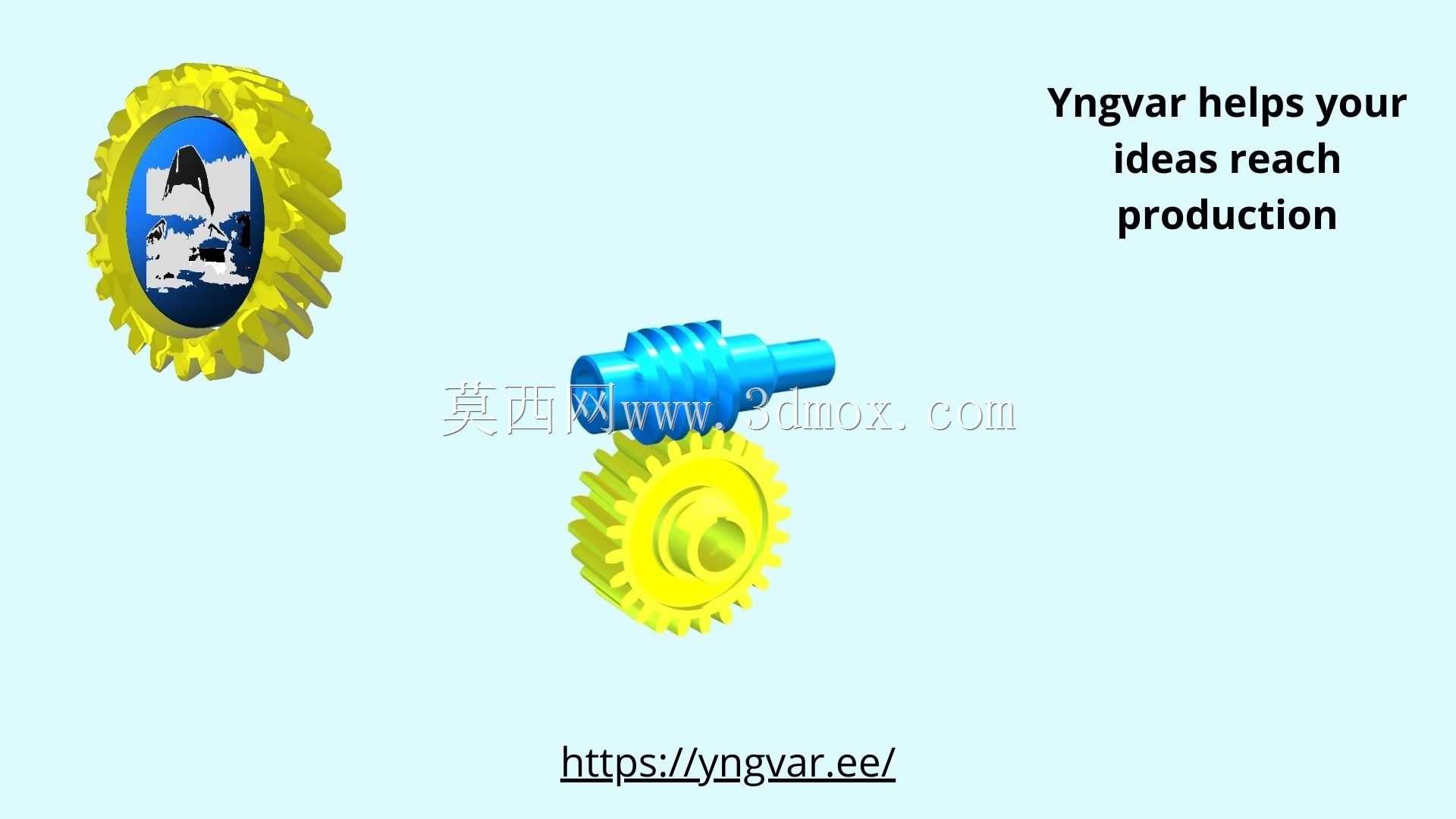

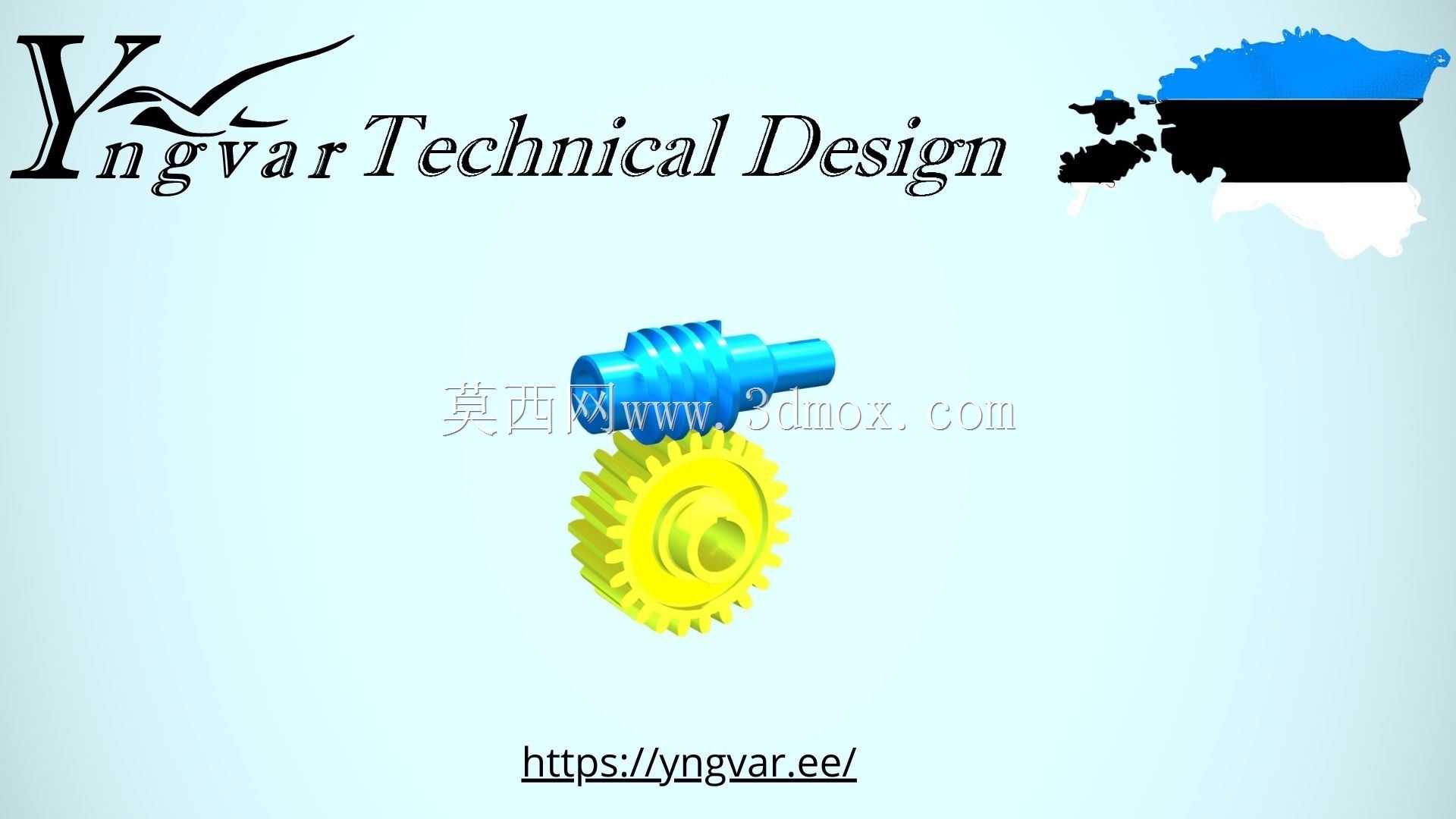

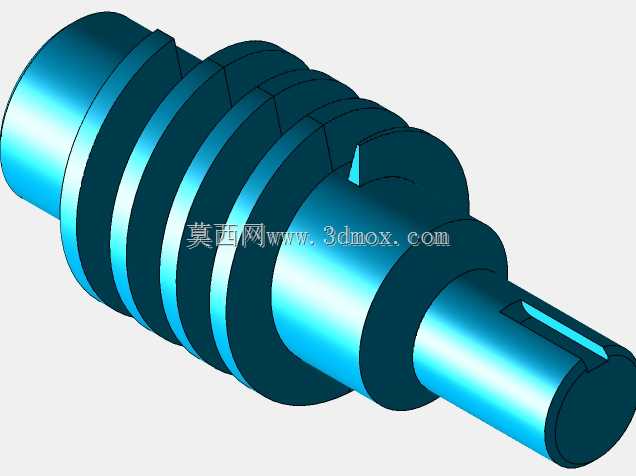

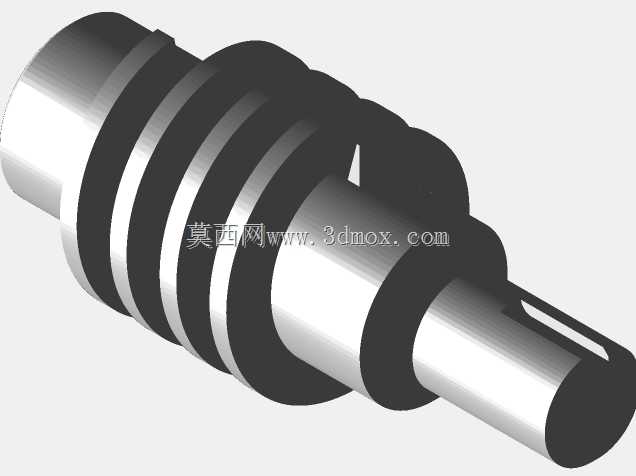

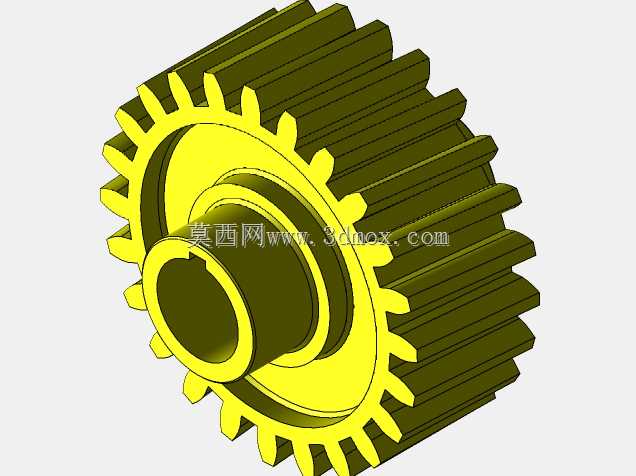

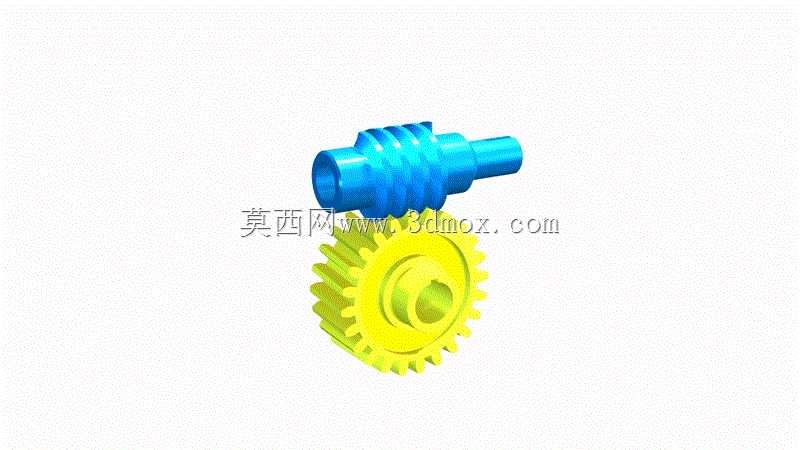

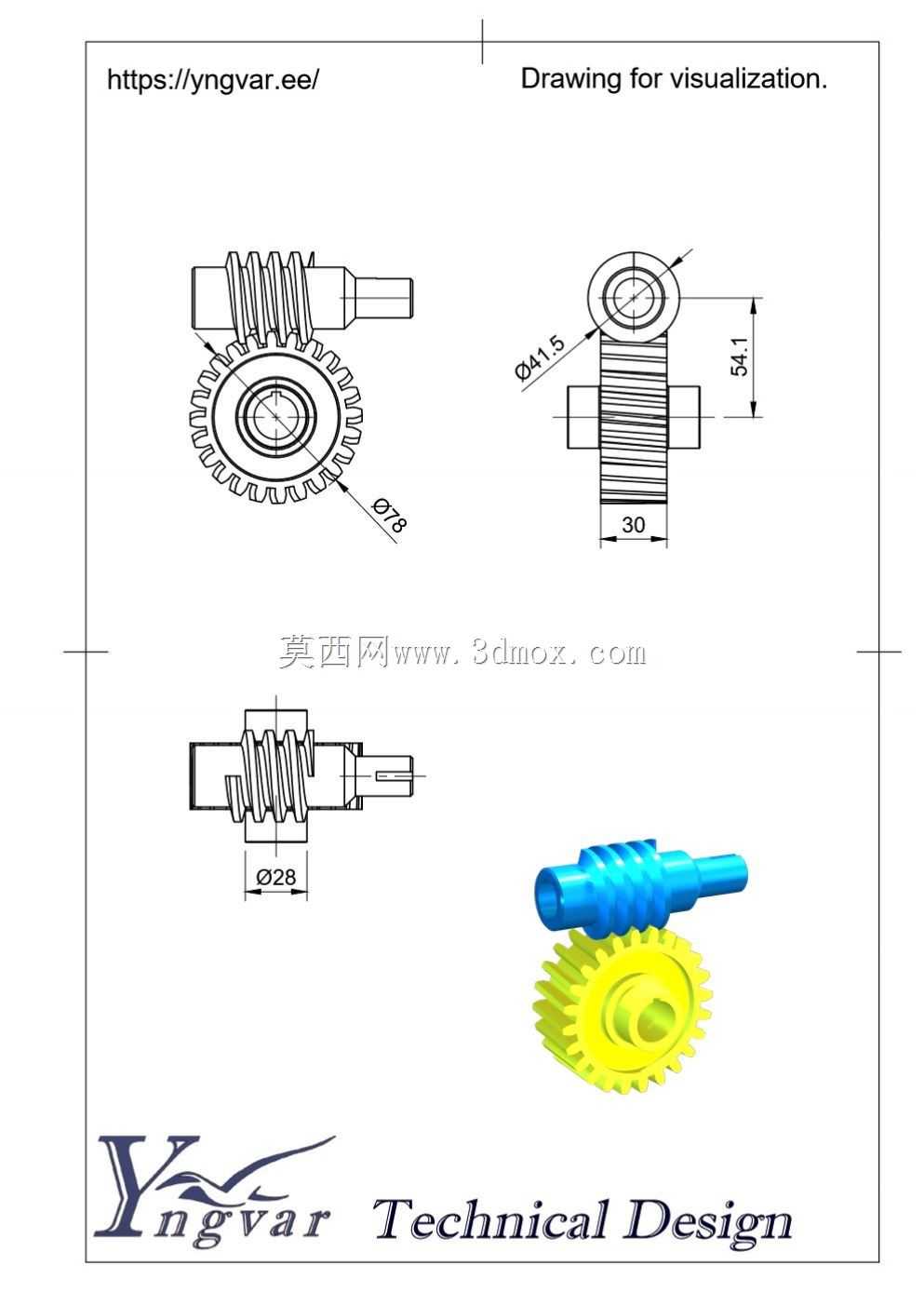

　　在中小功率传动、需要反向自锁的设备布局里，蜗杆蜗轮结构一直是结构工程师选型时绕不开的选项，这套啮合结构的设计逻辑，完全围绕紧凑安装空间、大单级传动比、反向自锁三个核心需求展开。先从实际安装边界说起，这套传动副的蜗杆部分采用轴齿一体设计，两端预留的轴段直径与长度匹配常规深沟球轴承的安装尺寸，不需要额外做轴与齿圈的过盈配合装配，减少了装配环节的同轴度累积误差，安装时只需要将蜗杆两端穿入箱体预留的轴承孔，用端盖压紧轴承外圈即可完成轴向定位，不需要额外设计轴向限位的轴套或者卡簧结构，能有效压缩箱体沿蜗杆轴向的尺寸空间。蜗轮部分采用辐板式结构，中心的轴孔预留了键槽安装位，键槽的尺寸公差匹配普通平键的配合要求，轮毂部分的轴向长度略大于齿宽，

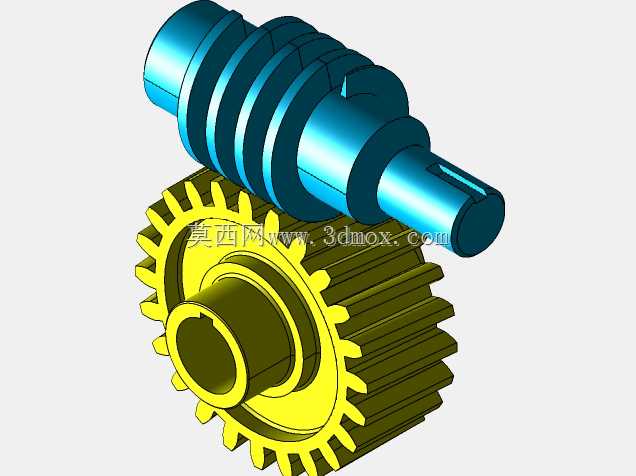

　　保证与输出轴配合时的接触面积足够，避免长期负载下出现轴孔磨损松旷的问题。从功能特性上看，这套蜗杆为单头渐开线圆柱蜗杆，齿面经过参数化修形，啮合时与蜗轮齿面的接触痕迹集中在齿面中部区域，不会出现边缘接触导致的局部应力集中，单级传动比可以达到数十，不需要搭配多级齿轮减速就能实现大减速比的动力传递，同时单头蜗杆的导程角小于啮合副的当量摩擦角，具备可靠的反向自锁特性，也就是说动力只能从蜗杆端输入、蜗轮端输出，蜗轮端受外力时无法带动蜗杆转动，这个特性在起重设备、输送线止逆机构、舞台升降装置里非常实用，不需要额外加装制动器或者止逆结构，就能避免负载下坠或者反向传动带来的安全风险。在实际应用场景中，这类传动结构常被用在轻工机械的进给机构、

　　自动化生产线的分度转台、小型输送设备的驱动单元里，比如包装机械的送膜辊驱动、食品机械的物料输送辊传动，还有小型绞车的驱动机构，这些场景普遍不追求过高的传动效率，但对安装空间的紧凑性、传动的平稳性、反向自锁的安全性有明确要求。设计过程中，蜗杆与蜗轮的中心距参数经过严格校核，啮合侧隙控制在合理范围，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现卡滞、齿面磨损加剧的问题；齿宽方向的参数匹配也做了优化，蜗杆的齿宽略大于蜗轮的有效啮合齿宽，保证装配时即使存在少量轴向位置偏差，也能保证足够的啮合接触面积，不会出现局部齿面过载的情况。从外形尺寸来看，整个传动副的径向尺寸远小于同传动比的多级圆柱齿轮减速结构，

　　尤其是沿蜗轮输出轴垂直方向的尺寸非常紧凑，在设备内部空间局促、无法布置多级齿轮传动的场合，这种结构能大幅降低整体设备的外形体积，减少壳体材料的用量。另外，这套传动结构的啮合过程是连续的线接触，相比交错轴斜齿轮的点接触传动，承载能力更高，传动过程更平稳，噪音更低，适合在对运行噪音有要求的民用设备、办公设备里使用，比如自动卷帘门的驱动机构、智能车库的限位传动单元，都能看到这类蜗杆蜗轮结构的应用。需要注意的是，这类传动结构的滑动摩擦主要集中在齿面啮合区域，设计时需要预留充足的润滑空间，箱体内部的油位要能浸没蜗轮下部的齿面，依靠蜗轮转动带油润滑啮合区域，避免干摩擦导致齿面过早磨损；同时蜗杆的轴端密封要做可靠设计，避免润滑油沿轴段渗漏，影响周边设备的正常运行。在建模过程中，蜗杆的齿面采用参数化扫掠生成，齿形参数严格匹配蜗轮的齿面共轭特性，保证装配后啮合无干涉，转动过程中无卡滞，蜗轮的齿形根据蜗杆的参数做了对应的修形，保证不同转角位置的啮合接触线连续平滑，减少传动过程中的冲击与振动。
