欧特克发明家融合实践机械构件设计

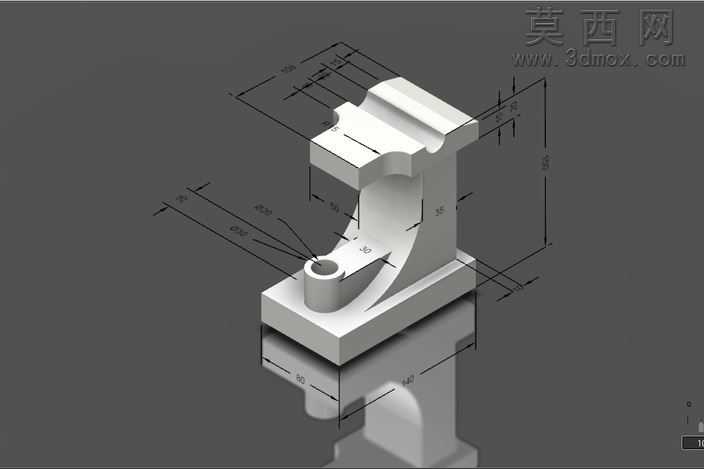

该机械构件采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计的尺寸规范，先从底部基座的轮廓草图开始绘制，通过拉伸、切除等基础特征搭建主体框架，再逐步构建上部的弧形支撑结构与侧部的凸台安装位，每一处特征都对应明确的尺寸约束，保证模型的可编辑性与尺寸精度。模型渲染阶段采用哑光金属材质模拟实际机加工零件的质感，通过环境光遮蔽效果强化结构的层次感，将零件的棱边倒角、曲面过渡细节清晰呈现，同时搭配标准的工程尺寸标注，直观展示各部分的装配基准与加工公差要求。从结构设计来看，底部的方形基座带有定位凸台，用于与其他机构完成精准对接，中部的弧形肋板在减轻构件整体重量的同时保证了支撑强度，侧部的带孔凸台可用于安装销轴类连接件，实现与相邻部件的铰接传动，上部的卡槽结构可完成对应配件的卡接固定，整体结构兼顾了安装便捷性与力学性能。设计思路围绕机械实践教学的需求展开，将基础的建模特征命令与实际机械零件的结构逻辑相结合，没有冗余的装饰性结构，每一处几何形态都服务于实际的装配与功能需求，既可以作为Inventor软件建模学习的练习案例，帮助初学者掌握草图约束、特征编辑、尺寸标注的核心操作，也可以作为机械结构设计的参考样例，理解支撑类构件的强度优化思路，模型导出的通用格式可适配多数三维软件打开，方便不同使用场景下的编辑与调用，完整还原了从草图绘制到成品建模的全流程逻辑，突出了参数化设计在机械零件开发中的高效性与准确性。
