AGV用三级行星斜齿轮传动结构

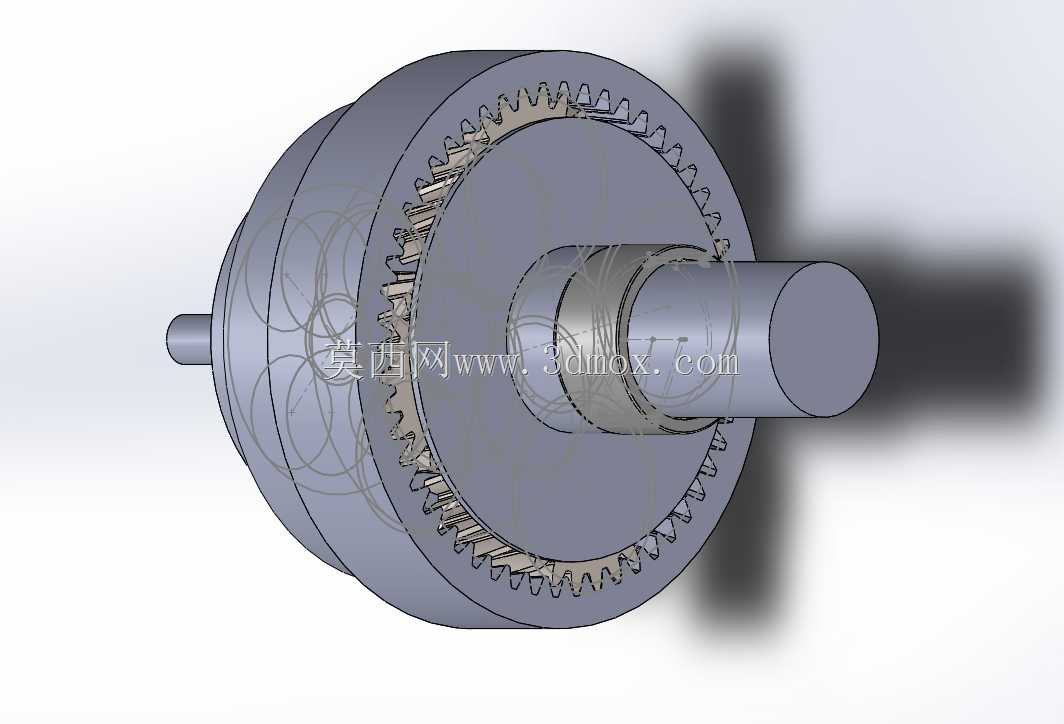

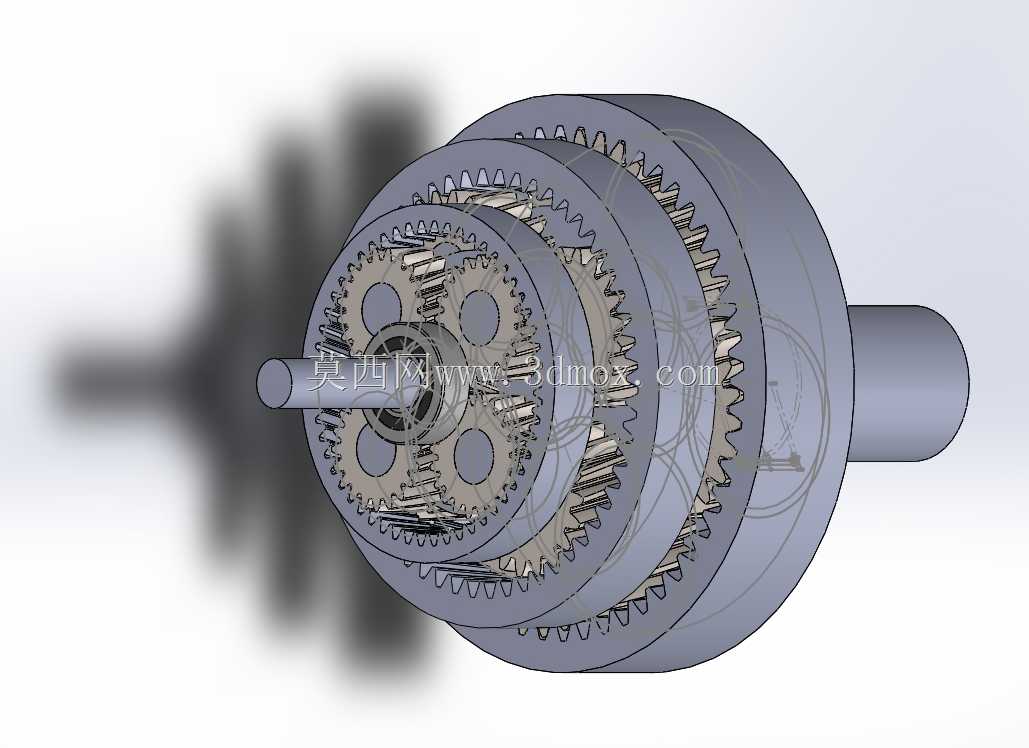

　　在自动导引车的行走驱动与作业执行机构中，动力传输的平稳性、承载能力与结构紧凑度始终是设计环节的核心考量点，这套三级斜齿行星传动结构，正是针对AGV狭小安装空间内的大减速比动力传递需求开发的核心传动部件。不同于常规平行轴减速结构的布局逻辑，这套传动组件采用内齿圈固定、多级行星轮串联传递扭矩的构型，最外侧的内齿圈直接集成在壳体结构上，省去了额外的齿圈固定连接件，能在有限的径向尺寸内实现更大的传动比覆盖，适配AGV行走轮驱动、举升机构动力输入这类对安装体积有严格限制的场景。

　　从实际使用的工况需求出发，AGV在车间内运行时会频繁经历启动、制动、变向以及小幅颠簸路面带来的冲击载荷，斜齿构型的齿轮副在啮合过程中是逐步进入与退出啮合状态，相比直齿行星结构能大幅降低啮合冲击带来的振动与噪音，避免AGV运行时的传动噪音影响车间作业环境，同时斜齿的重合度更高，单对齿承受的载荷更小，能在相同模数、相同齿宽的参数下传递更大的输出扭矩，满足AGV满载举升、重载起步时的瞬时扭矩需求。整套结构的输入轴与输出轴采用同轴布局，输入侧直接适配伺服电机或直流驱动电机的输出轴安装位，轴端预留的定位轴肩与键槽结构，能保证动力输入时的同轴度，避免高速输入时的偏载磨损；输出端的轴段可直接连接行走轮轮毂或者举升机构的丝杠输入端，省去了额外的联轴器转接结构，进一步压缩整个驱动单元的轴向安装尺寸，适配AGV底盘内部局促的布置空间。

　　设计过程中，每一级行星架的支撑位都做了轴承安装位的预留，行星轮与行星架之间的销轴采用过盈配合加定位销的双重固定方式，避免大扭矩传递时销轴出现转动窜动；内齿圈的齿部做了修形处理，抵消加工与装配误差带来的啮合偏载，让多行星轮均载特性更稳定，不会出现单颗行星轮过载断齿的问题。整套结构的安装边界完全围绕AGV底盘的常规安装空间做适配，径向最大尺寸控制在常规AGV驱动轮的轮辋内径范围内，轴向长度可根据不同载重等级的AGV需求做级数调整，三级构型的减速比覆盖范围能满足多数AGV从行走驱动到作业机构的转速匹配需求，不需要额外增加变速结构。在实际装配逻辑上，这套组件可预先分装成独立的传动单元，直接整体压装到AGV的驱动轮安装座内，后期维护时也能整体拆卸更换，不需要在底盘内部逐件拆解齿轮，大幅降低现场运维的难度。针对AGV频繁正反转的工况，齿轮副的侧隙控制在极小的公差范围内，避免正反转切换时出现回程间隙过大导致的定位不准问题，保证AGV停靠位置精度、举升机构动作位置精度满足仓储物流场景的作业要求。齿面的润滑采用脂润滑方式，配合壳体两端的密封结构，能做到长期免维护，不需要定期补充润滑油，适配AGV长时间连续运行的使用需求，避免漏油污染车间地面的问题。
