适配F450四旋翼的索尼运动相机安装支架

　　在多旋翼无人机航拍作业场景中，机载相机的安装固定结构直接决定了拍摄画面的稳定性与设备的飞行安全性，这款适配F450四旋翼机架的运动相机安装支架，正是针对索尼AS100V运动相机的装机需求完成的结构设计，可直接通过熔融沉积成型工艺完成零件制造，适配个人DIY装机、小型航拍作业团队的设备改装需求。从实际装机的功能逻辑来看，该支架需要同时满足三个核心使用要求：一是要实现相机与机架的刚性连接，抵消飞行过程中电机转动带来的高频振动，避免画面出现果冻效应；二是要预留足够的安装调节空间，方便用户根据拍摄需求调整相机的俯仰角度，适配不同的航拍取景范围；三是要控制整体结构重量，避免额外负载影响四旋翼的续航表现与飞行重心。

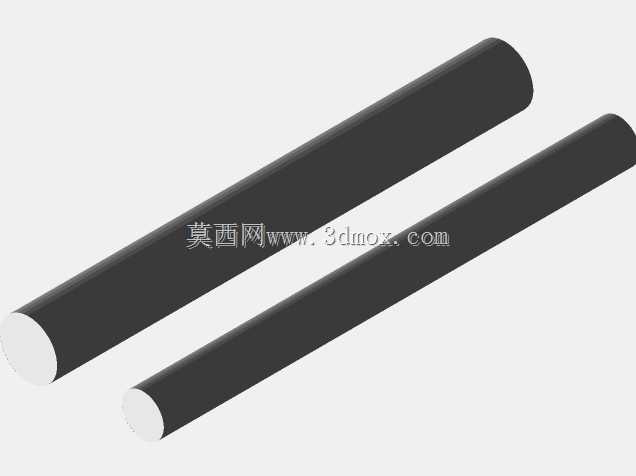

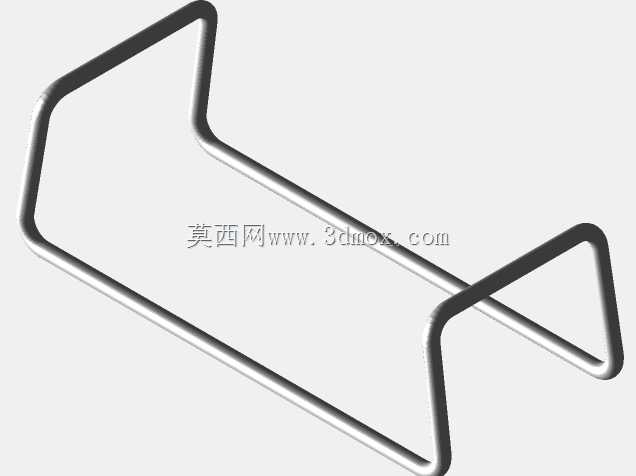

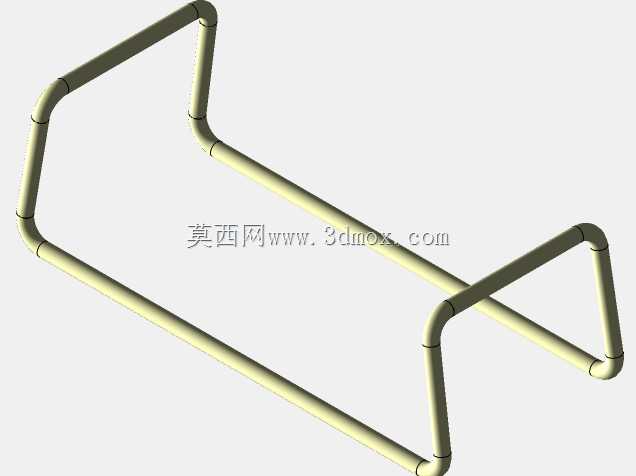

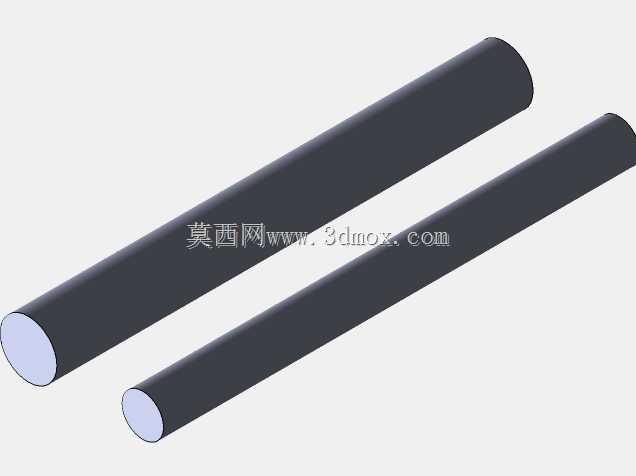

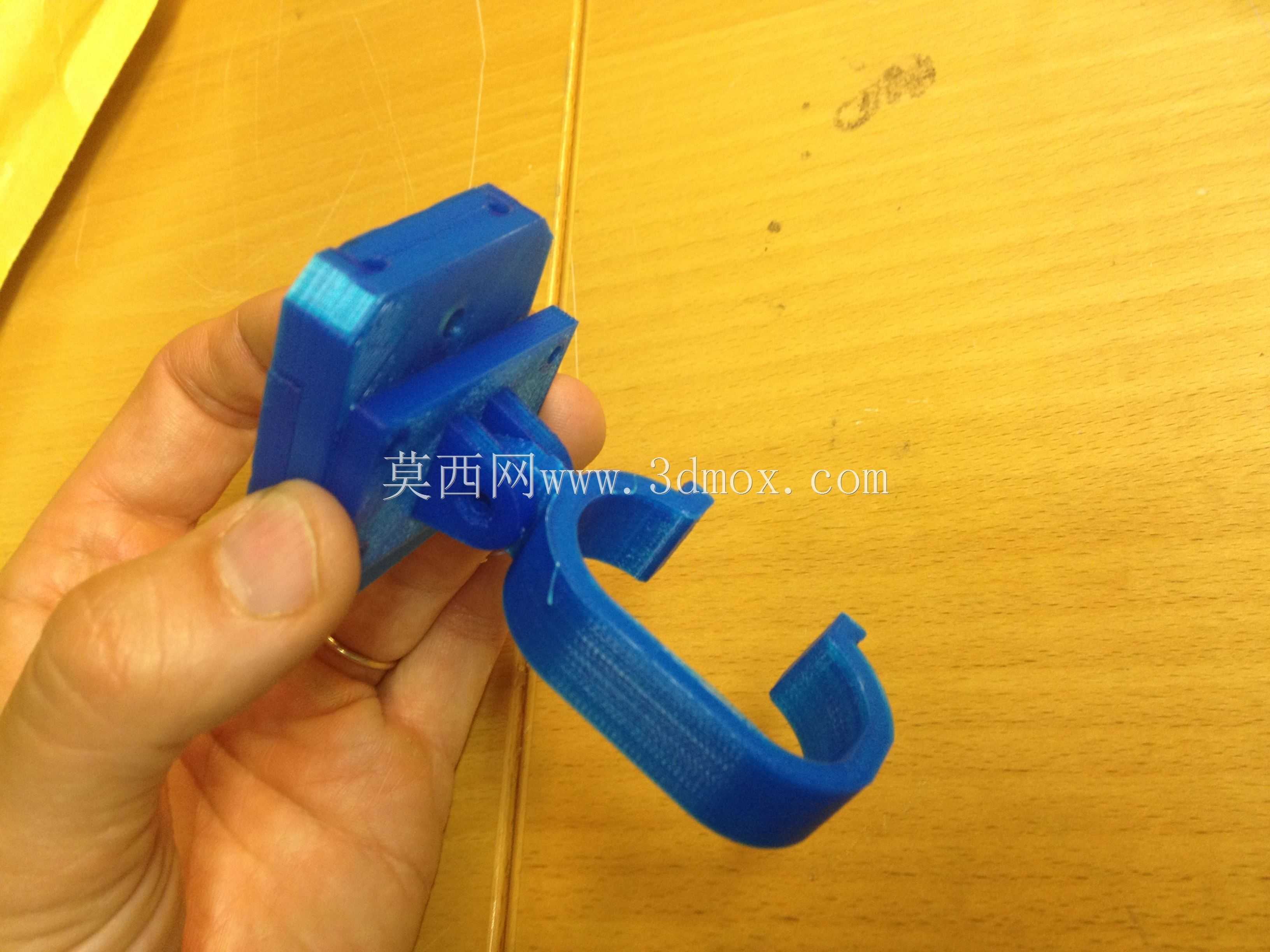

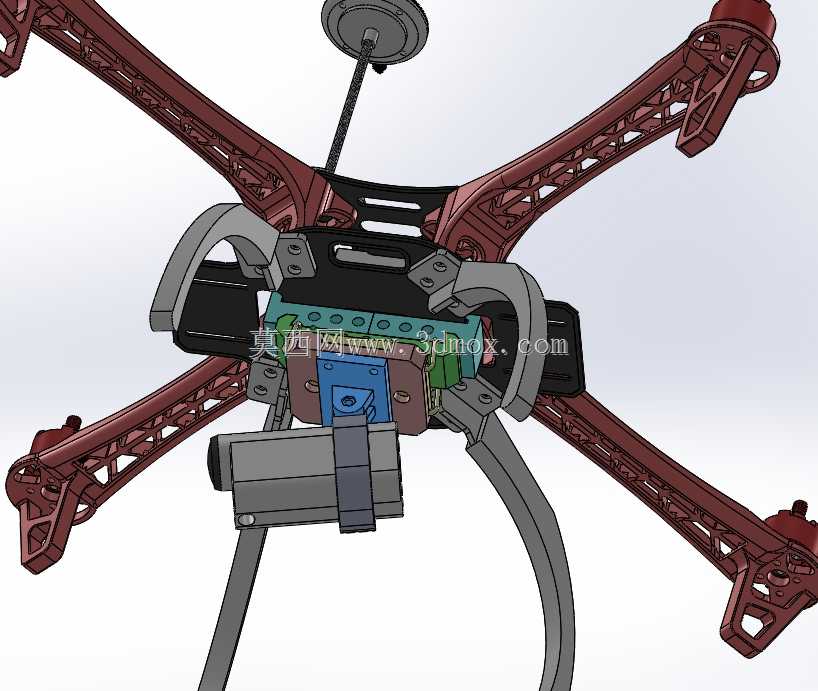

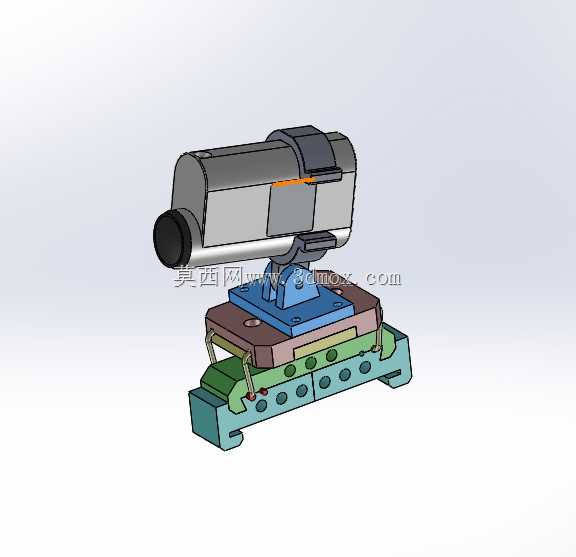

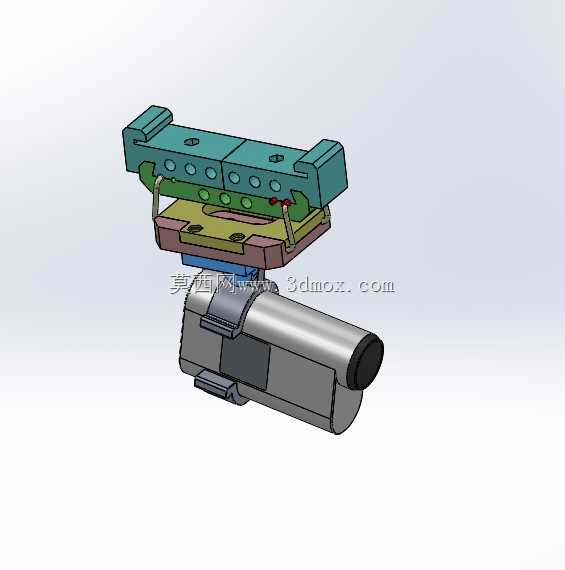

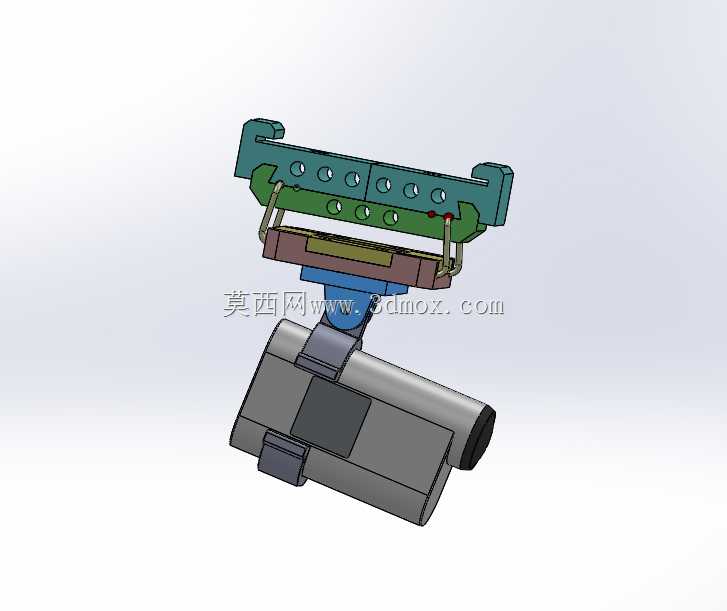

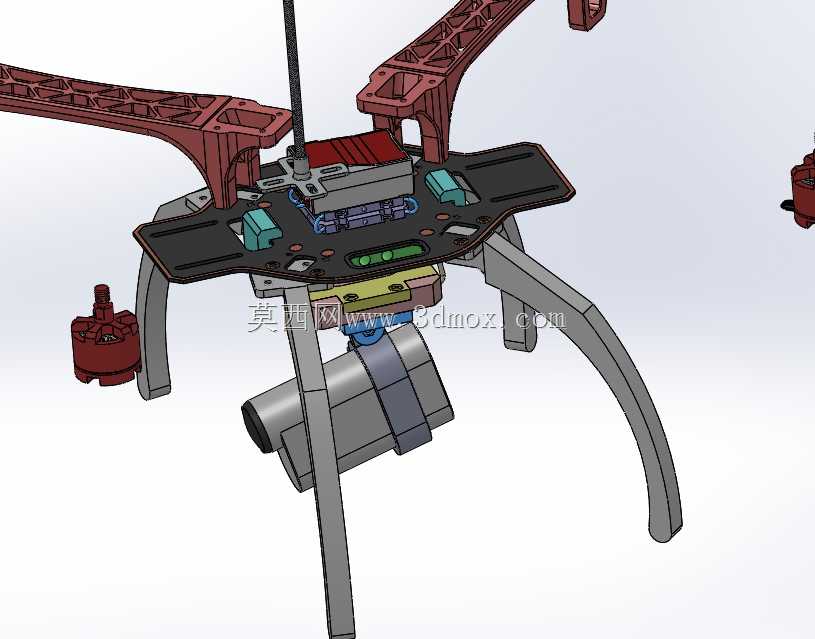

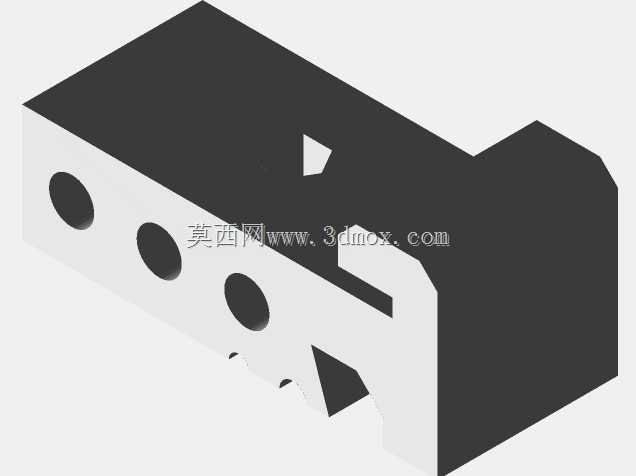

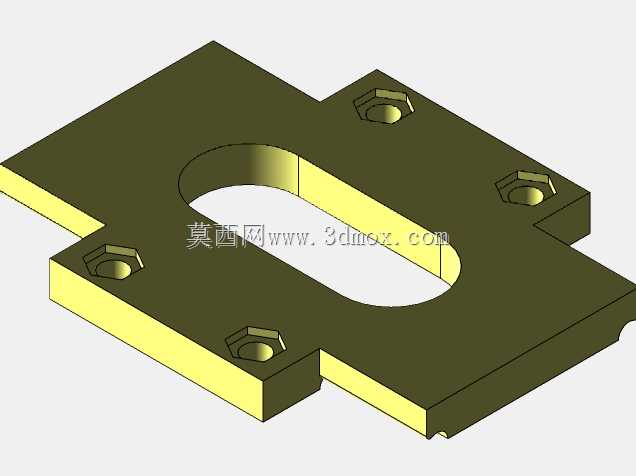

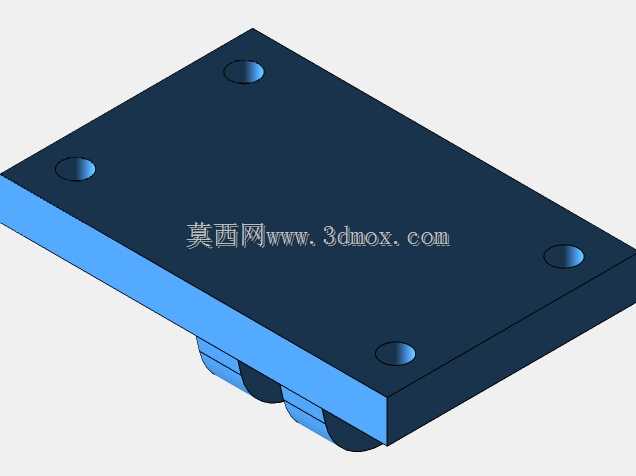

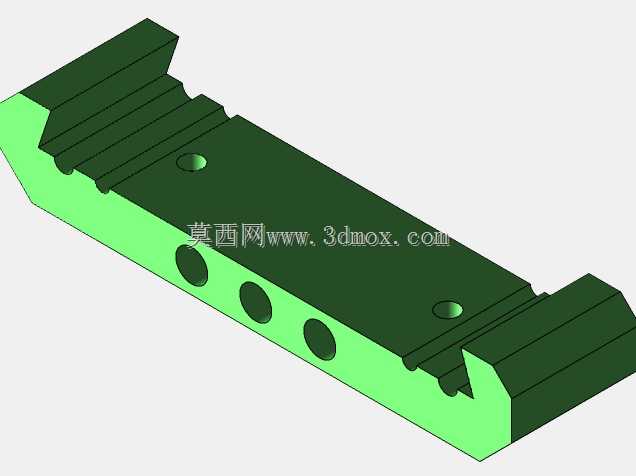

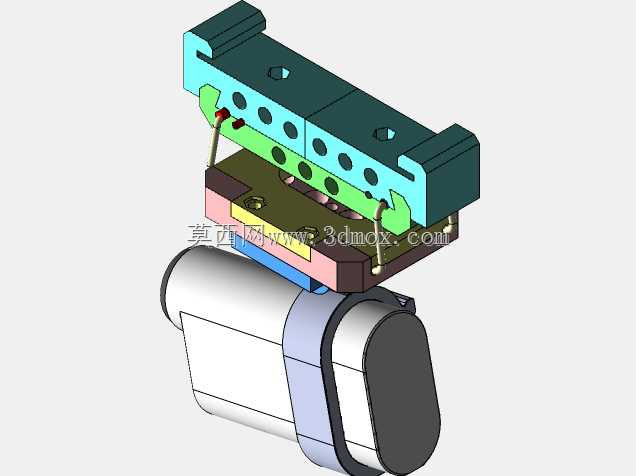

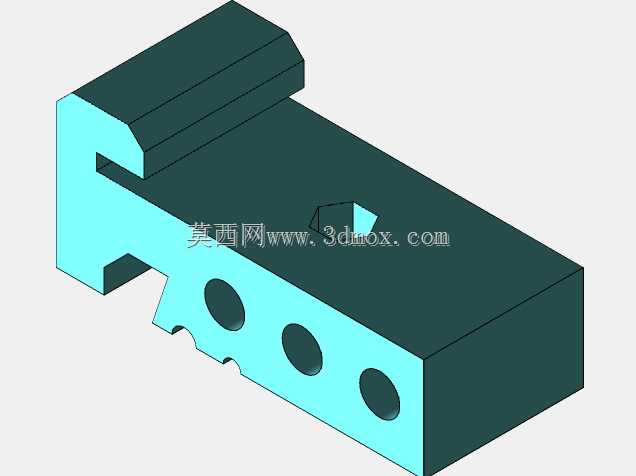

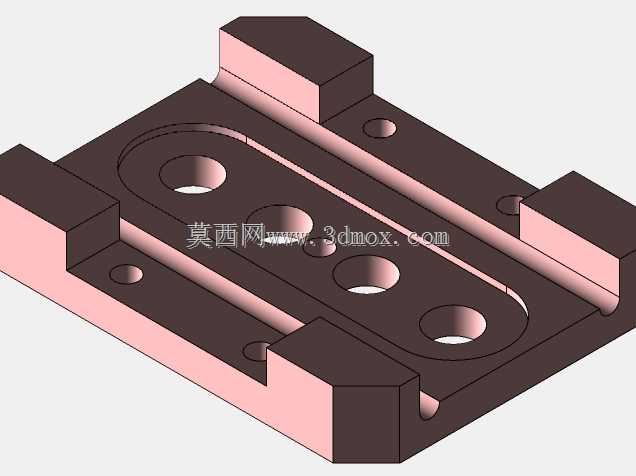

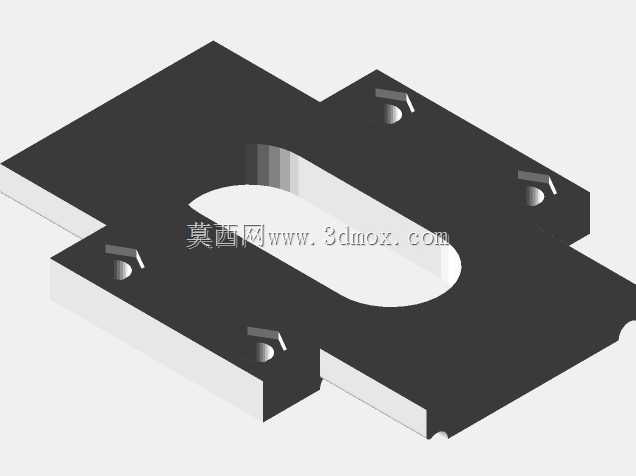

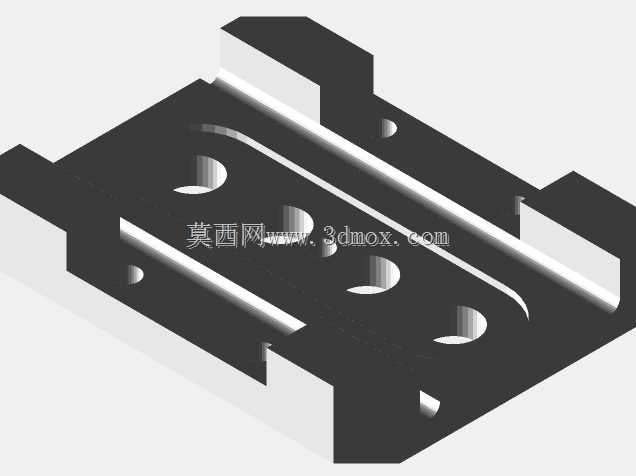

　　设计过程中首先对F450机架的底部安装孔位进行了实测匹配，支架上部的连接座直接对应机架底部的标准安装孔距，采用双侧夹板式的锁紧结构，无需额外改装机架原有结构即可完成固定，安装时仅需搭配对应规格的螺丝即可完成锁紧，不会破坏机架的原有受力结构。上部连接座设置了多组等距排布的安装孔位，可兼容不同批次F450机架的孔位公差，同时也支持用户根据实际配重需求调整支架的安装位置，灵活匹配整机的重心分布。支架中部的连接结构采用了铰接式的角度调节设计，通过阻尼转轴实现相机俯仰角度的无级调整，调整范围覆盖水平向前到垂直向下的常用航拍角度，转轴位置设置了防滑锁紧结构，调整到目标角度后拧紧锁紧螺丝即可完成固定，飞行过程中不会出现角度偏移的问题。

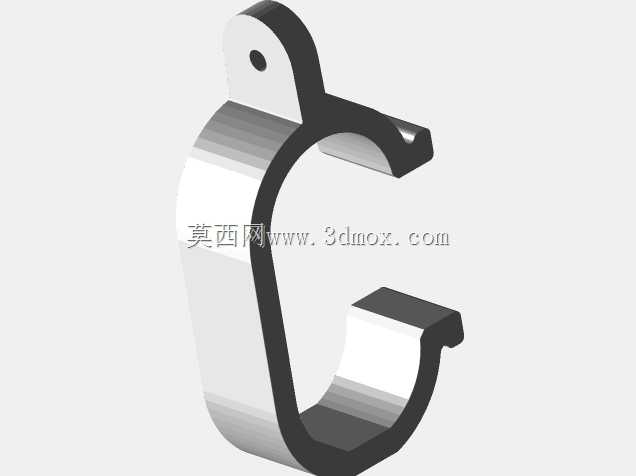

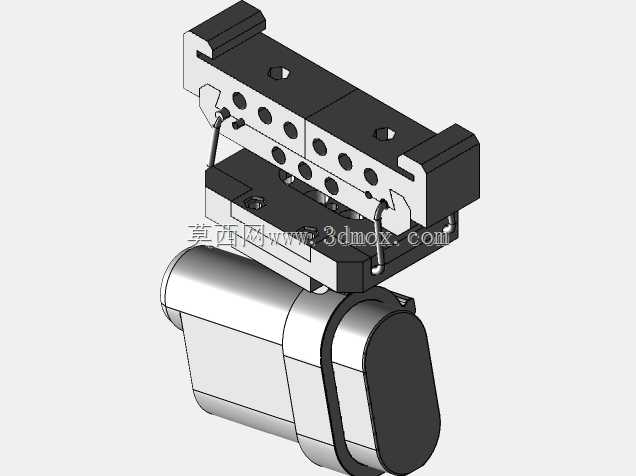

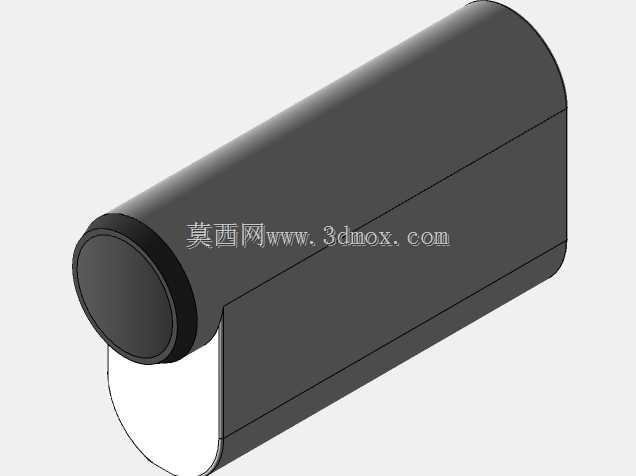

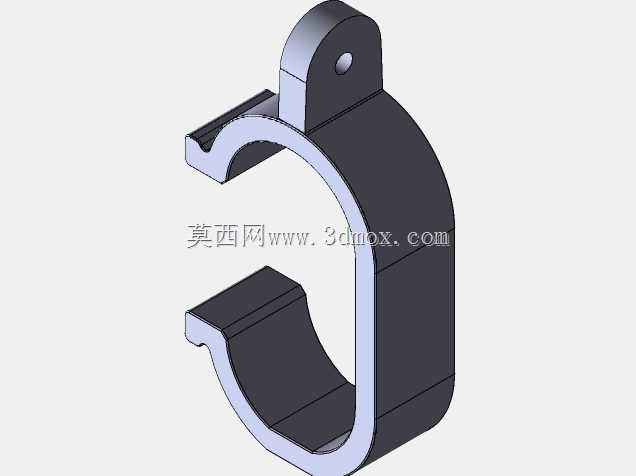

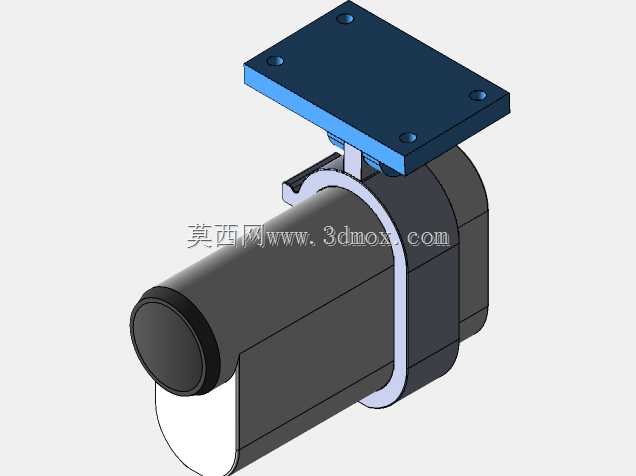

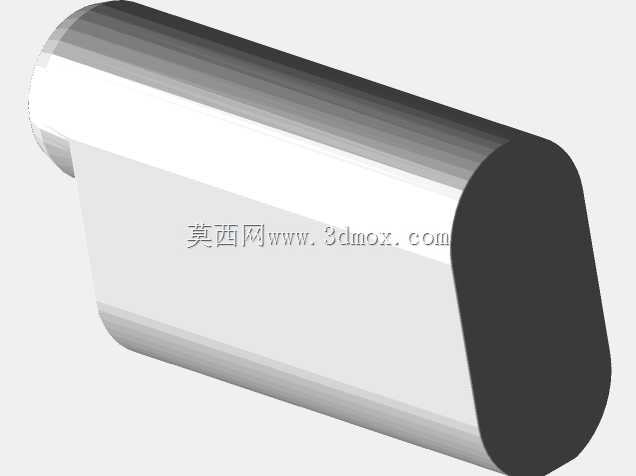

　　下部的相机固定座完全贴合索尼AS100V运动相机的外形轮廓，采用半包式的包裹结构，既可以保证相机安装后的定位精度，避免飞行过程中出现相机滑脱的问题，又不会遮挡相机的镜头与操作按键，装机后依然可以正常操作相机的录制按键、更换电池与存储卡。考虑到采用桌面级FDM3D打印工艺的制造需求，整个支架的所有零件均做了打印工艺适配：所有结构壁厚均设置为1.5mm以上，避免打印过程中出现薄壁变形的问题；所有安装孔位均预留了0.2mm的打印公差，打印完成后无需二次扩孔即可直接装配螺丝；所有棱角位置均做了R1以上的圆角处理，既可以避免打印过程中出现应力集中导致的零件开裂，也能消除装机过程中的锐边划伤风险。从安装边界尺寸来看，

　　支架整体装配完成后的总高度控制在45mm以内，安装到F450机架底部后，不会超出机架的起落架支撑范围，正常降落时支架与相机不会直接接触地面，避免降落冲击对相机造成损伤；支架整体的横向宽度控制在60mm以内，不会遮挡机架底部的GPS天线与数传天线，不会对无人机的飞行信号造成干扰。实际装机测试过程中，该支架可以承受F450机架在常规飞行、小幅度机动动作下的载荷，在15分钟的连续飞行测试中，支架没有出现松动、共振的问题，相机拍摄的画面稳定无明显抖动，完全满足日常航拍作业的使用需求。针对3D打印材料的选型，该结构既可以使用PLA材料打印满足日常休闲飞行的使用需求，也可以使用PETG、ABS等强度更高的材料打印，适配大机动飞行、复杂环境作业的使用场景，用户可以根据自身的使用需求灵活选择打印材料，不需要对结构进行额外修改。
