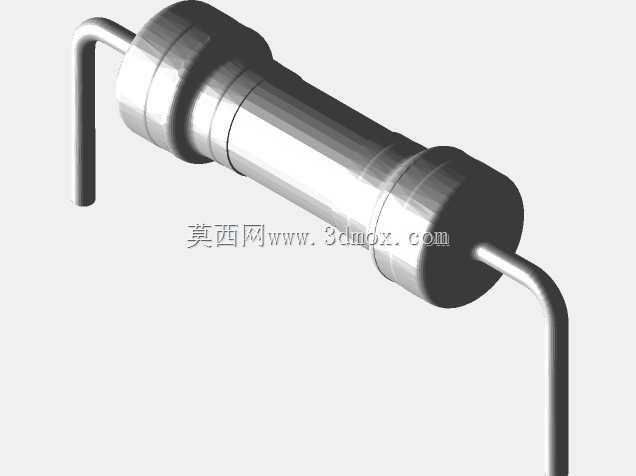

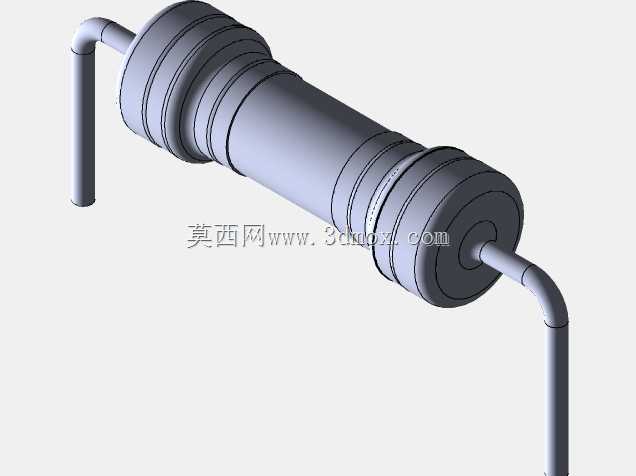

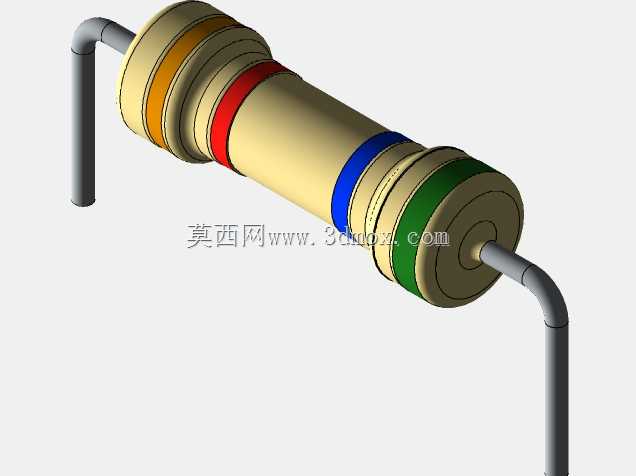

轴向引线式功率型线绕电阻器三维结构

　　在电力输配电、工业变频驱动、大功率电源整流、电机能耗制动这类需要处理大电流、高电压的电路场景里，功率型电阻器是不可或缺的被动元件，和普通信号级贴片电阻不同，这类电阻需要承担长时间的功率耗散，甚至要承受短时的过载冲击，因此结构设计上和小信号电阻有本质区别。这款轴向引线结构的线绕功率电阻，整体采用圆柱型封装结构，主体瓷芯采用高铝陶瓷材质，表面经过磨砂处理保证绕线附着力，电阻丝采用镍铬合金材质，按照固定螺距均匀缠绕在瓷芯外表面，绕制过程中严格控制匝间间距，避免高压工况下出现匝间击穿，绕制完成后外层涂覆耐高温的硅酮绝缘涂层，涂层厚度均匀控制在0.3-0.5mm区间，既保证足够的绝缘耐压等级，又不会因为涂层过厚影响整体散热效率。

　　两端的金属端盖采用冷压工艺和瓷芯紧密配合，端盖内侧和电阻丝引出端采用高温焊料焊接，保证大电流通过时的接触可靠性，避免长期工作出现接触电阻变大、局部过热的问题。两端的引出引线采用镀锡铜包钢材质，引线弯折处做了圆弧过渡处理，避免安装弯折时出现应力集中导致引线断裂，引线直径根据电阻额定功率匹配，保证引线自身的载流能力满足额定电流要求，不会出现引线过热的情况。从安装边界来看，这类电阻通常采用卧式悬空安装或者搭配金属支架固定，安装时需要保证电阻本体和周边PCB板、其他元器件留有足够的散热间距，通常功率超过10W的型号，周边预留的散热间隙不小于10mm，避免电阻工作时产生的热量影响周边元件的寿命。在电路功能层面，这类电阻可以承担限流、分压、

　　能耗制动、浪涌吸收、负载匹配等多种作用，比如在变频器的制动回路里，电机减速时产生的回馈能量会通过制动电阻转化为热能耗散，避免直流母线电压过冲损坏变频器件，这就要求电阻能够承受短时的大功率冲击，同时具备稳定的阻值精度，不会因为温度变化出现阻值大幅漂移。设计这类电阻的三维模型时，需要重点还原几个关键结构特征：首先是绕线层的螺距和匝间间隙，这部分结构直接影响电阻的功率等级和耐压参数，建模时不能简单用光滑圆柱代替，要准确体现绕线的凹凸纹理；其次是两端端盖和瓷芯的配合台阶，端盖和主体之间的压合缝隙要符合实际工艺特征，不能做成完全齐平的结构；另外引线的弯折角度和伸出长度也要符合行业通用的安装尺寸，方便后续在整机装配设计时直接调用模型做布局检查，

　　避免出现安装干涉。实际工程应用中选型这类电阻时，除了关注标称阻值和额定功率，还要重点考量电阻的温度系数、短时过载能力、绝缘耐压等级这些参数，对应的三维模型也要准确体现不同功率等级的外形尺寸差异，比如5W型号的本体直径通常在8mm左右，长度22mm，而50W型号的本体直径会达到18mm，长度超过70mm，不同功率等级的安装孔位、引线直径都有对应的行业标准，建模时严格遵循通用尺寸规范，才能保证模型在结构设计场景下的实用性。这类电阻的工作温度范围通常在-55℃到275℃之间，因此外层涂覆材料的耐温等级必须匹配，模型里的涂层部分也要体现出和瓷芯、金属端盖不同的材质质感，方便做渲染和结构展示时区分不同部件。另外在做整机热仿真分析时，准确的电阻三维模型可以帮助工程师更精准的划分网格，计算电阻工作时的温度场分布，提前预判散热设计是否存在缺陷，避免样机制作完成后出现电阻过热烧毁的问题。很多刚入行的结构工程师在调用电子元件模型时，经常会忽略功率元件的散热空间预留，只是简单按照元件的外形尺寸做布局，导致样机测试时电阻周边的塑料件、线材被高温烤坏，准确的三维模型可以在设计阶段就提示工程师预留足够的安全距离，减少后期改模的成本。
