乘用车多辐条铝合金轮毂结构设计

项目分类:汽车 发布时间:2024-05-24 ID:753461
  • 乘用车多辐条铝合金轮毂结构设计
  • 乘用车多辐条铝合金轮毂结构设计
  • 乘用车多辐条铝合金轮毂结构设计

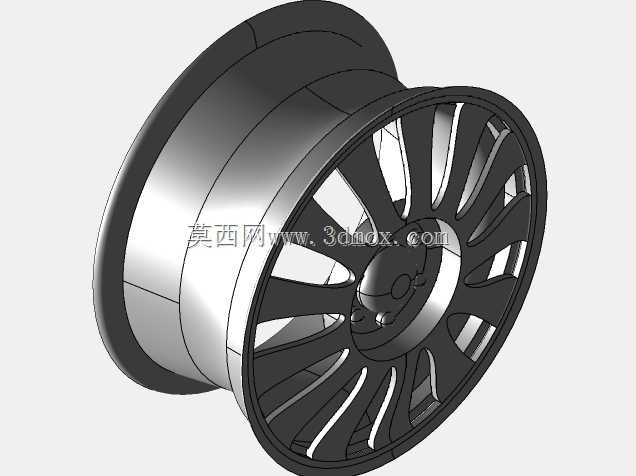

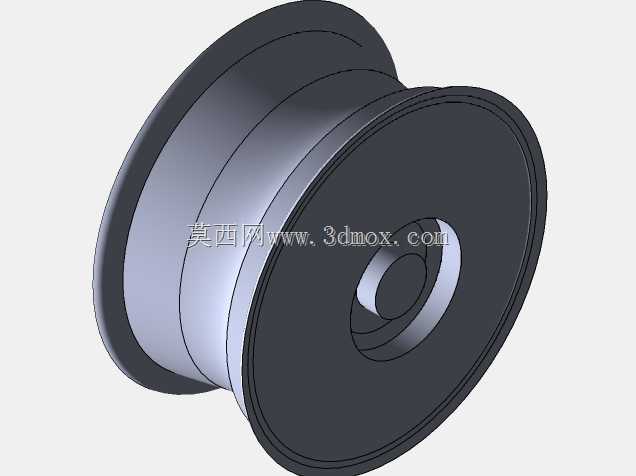

  日常做整车总布置匹配时,轮毂作为行走系统直接关联轮胎、制动卡钳、转向节的核心部件,其结构合理性直接影响整车操稳、NVH表现与行驶安全,很多新手建模时容易只关注外观曲面,忽略安装边界与受力路径的匹配,最终做出来的模型无法对接实车装配要求。这个轮毂的设计首先锚定常规家用紧凑型乘用车的安装基准,中心孔位对应常规前驱车型的转向节轴头尺寸,螺栓孔采用五孔均布布局,孔位节圆直径匹配主流A级车的轮毂安装规格,轮辋部分的宽度、直径参数适配17寸民用轿车轮胎,轮缘的凸起高度符合轮胎装配的止口要求,避免充气后轮胎脱出的风险,同时轮辋内侧预留了常规浮动式制动卡钳的安装空间,不会出现转向打满或者制动工况下卡钳与轮辐剐蹭的问题。从受力路径设计来看,

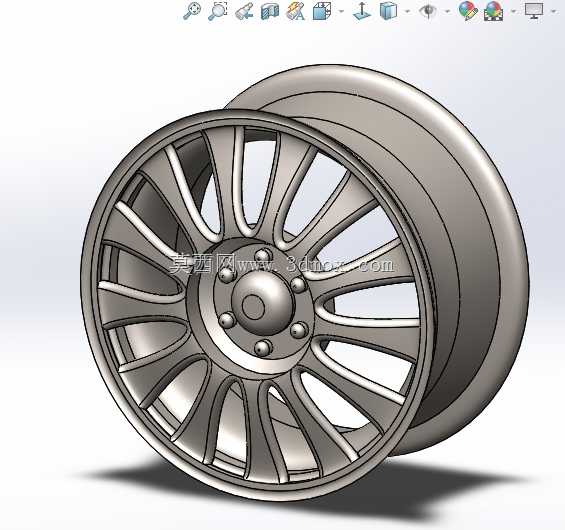

  轮辐采用不等宽多辐条布局,并非单纯为了外观造型,靠近中心安装座的辐条根部做了加厚过渡,分散螺栓预紧力与行驶过程中的冲击载荷,辐条向轮辋延伸的过程中逐步收窄,在保证辐条整体抗弯、抗扭刚度的前提下,尽可能降低非簧载质量,要知道非簧载质量每降低1kg,对整车操控平顺性的提升效果远高于簧载质量降低5kg的作用,这也是为什么量产乘用车轮毂都在做结构拓扑优化,在满足强度要求的前提下尽可能挖空减重。设计过程中首先确定中心安装面的基准平面,所有轮辐的安装面都与这个基准保持严格的形位公差要求,避免安装后出现轮毂端面跳动量超标的问题,要知道如果端面跳动超过0.1mm,高速行驶时就很容易出现方向盘抖动的问题,很多售后改装轮毂出现高速抖的问题,

  核心就是安装面的平面度或者螺栓孔的位置度没控制好。中心盖的定位凸台做了卡扣安装位,不需要额外打胶或者螺丝固定,直接卡入即可,既方便后期拆装维护,也能避免中心盖在高速行驶中脱落。轮辐表面的曲面过渡全部做了圆角处理,没有尖锐棱角,一方面是铸造或者锻造脱模时的工艺要求,避免应力集中导致的辐条根部开裂,另一方面也能减少行驶过程中的风阻,虽然单个轮毂的风阻占比不高,但四个轮毂累加的风阻优化,对整车高速油耗的降低也有可量化的贡献。在实际整车匹配场景中,这类轮毂可以适配普通家用轿车的日常通勤、非铺装路面轻度通行的使用需求,辐条之间的镂空面积足够保证制动系统的散热,长距离下坡频繁制动时,空气可以顺着辐条间隙流过制动盘表面,带走制动产生的热量,

  避免制动热衰减过快的问题。建模时轮辋的胎圈座角度严格匹配民用子午线轮胎的安装角度,保证轮胎充气后可以紧密贴合在轮辋上,不会出现慢漏气的问题,同时轮辋上的气门嘴安装孔位做了加厚凸台,避免安装气门嘴时孔位开裂,也能保证气门嘴安装后的密封性。很多人做轮毂建模时容易忽略轮辋的偏距设计,这个结构的偏距参数匹配常规前置前驱车型的轮距要求,安装后轮胎不会超出翼子板边界,也不会出现轮胎与内侧悬架拉杆剐蹭的问题,不需要额外加装法兰盘调整轮距,减少了后期装配的附加零件。从工艺适配性来看,这个结构既可以采用低压铸造工艺批量生产,也可以通过锻造工艺做高性能版本,辐条的拔模角度符合铸造工艺的脱模要求,不需要额外做过多的后期机加工,中心安装面与螺栓孔的机加工余量预留合理,不会因为加工余量过大导致生产效率降低,也不会因为余量不足导致毛坯报废。在做虚拟样机验证时,这个模型可以直接导入整车动力学仿真场景,模拟过减速带、急转弯、紧急制动等极限工况下的应力分布,检查辐条根部、螺栓孔周边、轮辋与辐条连接位置的应力集中点,提前优化结构避免量产之后出现轮毂断裂的风险。同时在做整车可视化渲染时,这个轮毂的曲面细节足够支撑高分辨率的渲染输出,辐条表面的光影过渡自然,可以准确还原铝合金材质的金属质感,用于整车宣传物料制作、数字展厅展车搭建都能满足精度要求。
