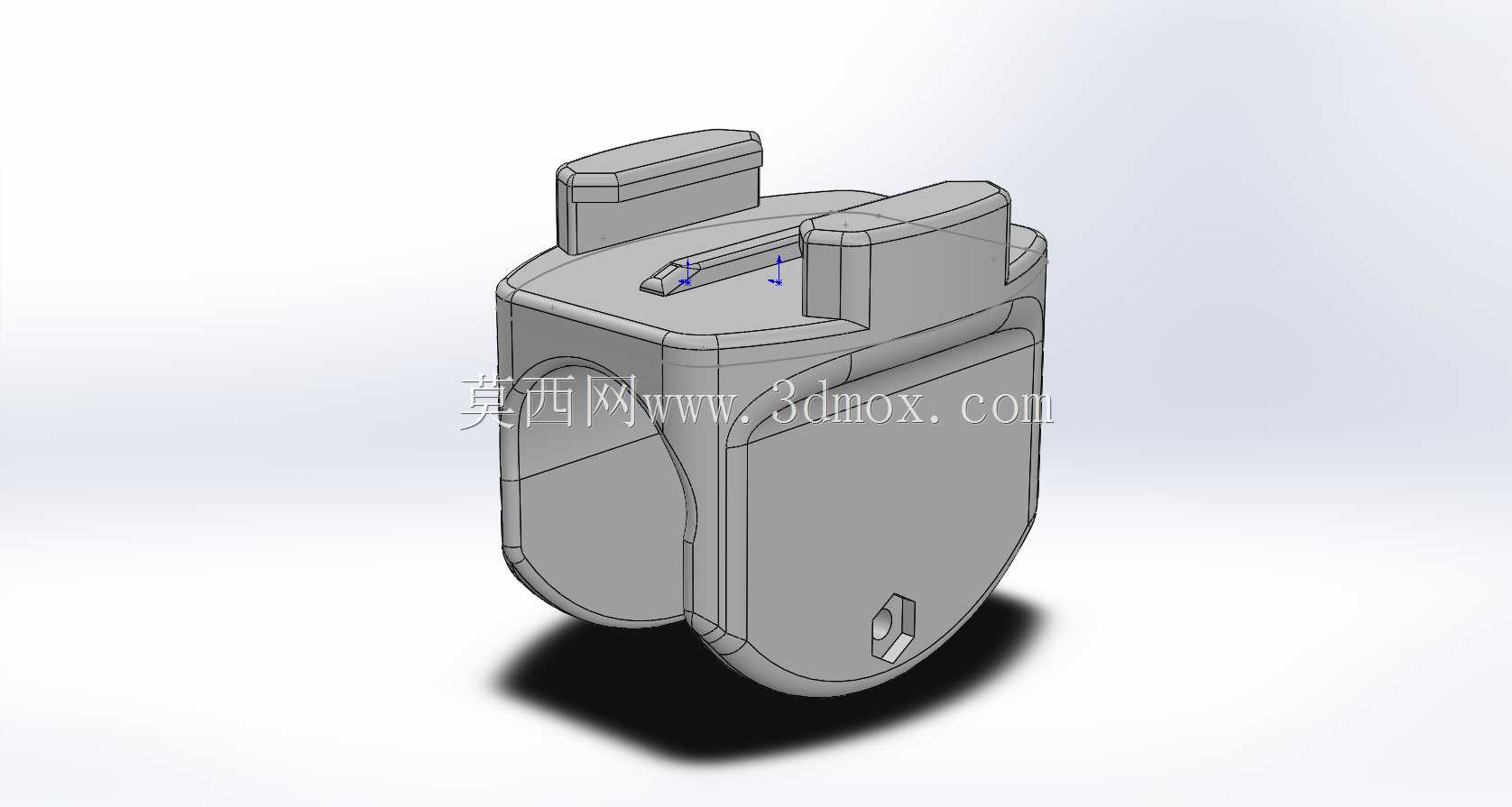

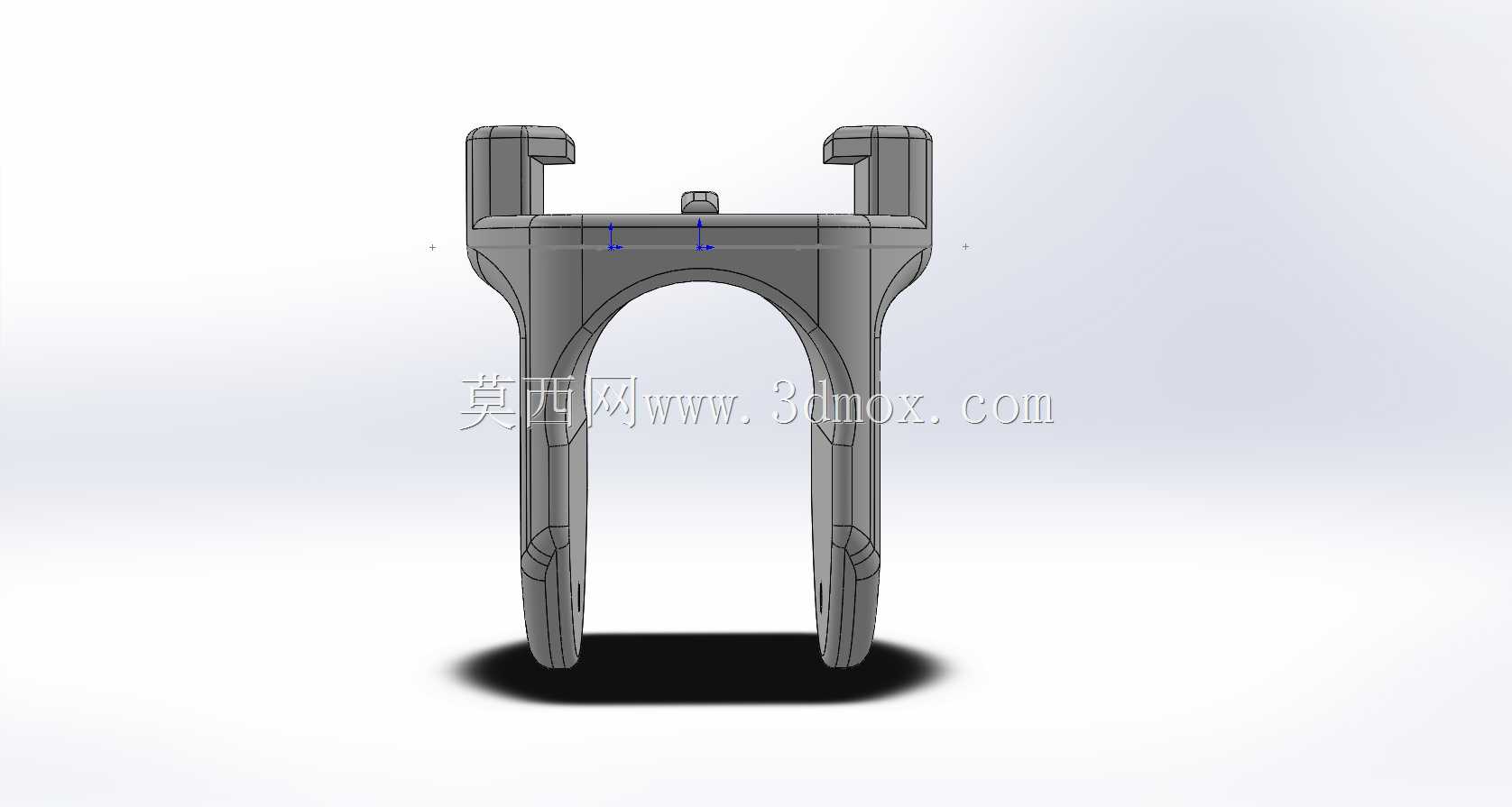

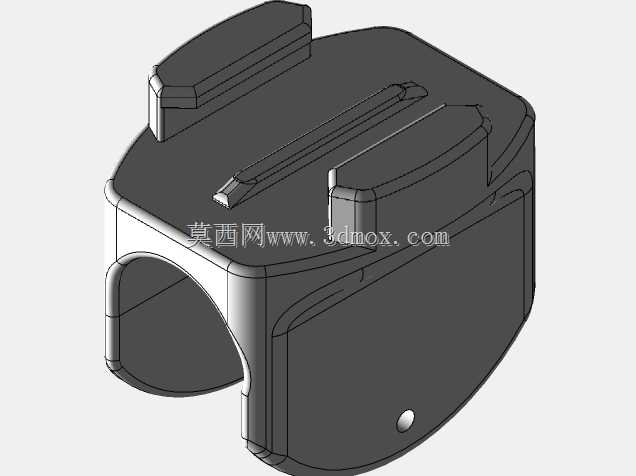

适配21.5mm管径的彩弹记号笔桶形GoPro安装座

　　这款桶形安装结构主要面向户外彩弹运动的实操场景设计，核心作用是将GoPro运动相机稳定固定在彩弹记号笔的枪管位置，为使用者提供第一视角的运动画面记录支撑，解决运动过程中手持拍摄设备晃动、视角偏移、占用操作手部的实际问题。结构适配的枪管直径为21.5mm，这个尺寸是经过多批次同类型彩弹记号笔枪管实测后确定的通用适配值，安装时不需要额外对枪管进行打磨、打孔等破坏性加工，依靠桶形结构的包覆抱紧力实现固定，不会损伤枪管表面的涂层与原有结构。

　　从功能特性来看，结构上部集成了标准的GoPro快接接口，能够直接匹配通用的GoPro快速连接三脚架支架部件，不需要额外采购转接头，安装后相机的俯仰角度可以通过快接结构的锁紧旋钮进行调节，使用者可以根据实际拍摄需求调整画面取景范围，覆盖正前方射击视角、斜下方弹道观测视角等多个常用拍摄角度。桶形主体的侧壁做了局部减薄的让位设计，不会遮挡记号笔本身的操作按键与供弹结构，安装后不影响彩弹记号笔的正常上弹、击发操作，也不会干扰枪管前端的出弹轨迹，避免因为加装拍摄设备影响设备本身的使用性能。

　　设计过程中优先考虑了户外使用的抗冲击需求，整体结构没有多余的外伸薄壁部件，所有棱角位置都做了R2以上的圆角过渡，避免运动过程中剐蹭到周边的防护装备或者丛林障碍物，同时也能降低结构应力集中的风险，在彩弹击发产生的持续振动下不会出现开裂、松脱的问题。抱紧结构的开口位置做了1.2mm的导向倒角，安装时只需要将结构顺着枪管轴向推入到位即可，不需要额外的安装工具，单人10秒内就能完成拆装，方便使用者根据不同的使用场景快速切换拍摄设备的安装位置。

　　安装边界方面，结构整体轴向长度为38mm，抱紧段的轴向接触长度达到26mm，足够的接触面积可以保证抱紧力均匀分布在枪管表面，不会因为局部压强过大压伤枪管，也能避免高速运动或者剧烈晃动时结构出现周向转动，保证拍摄画面的稳定性。快接接口的位置距离桶形结构的中心轴线偏移量为12mm，这个偏移量经过反复校核，既不会让相机镜头被枪管本身遮挡，也不会因为重心偏移过大导致安装后结构出现歪斜，安装完成后整体重心尽量贴近枪管轴线，降低附加结构对原有设备握持平衡感的影响。结构侧面预留了一个内六角锁紧孔，使用者可以根据自身的使用需求，加装M3的内六角紧定螺钉进一步提升固定可靠性，应对高强度运动下的防松需求，不需要额外加工其他的辅助固定结构。

　　在实际使用场景中，除了适配彩弹记号笔之外，这个桶形安装结构也可以适配同直径的其他管状杆件，比如户外登山杖、自行车车把的同直径管段，拓展了结构的使用范围。结构的壁厚设计兼顾了强度与轻量化需求，主体壁厚为2.5mm，在满足抗冲击强度要求的前提下尽可能降低附加重量，不会给使用者带来额外的负重负担。快接接口的卡槽尺寸严格遵循通用GoPro连接座的标准公差范围，插拔顺畅的同时不会出现旷量，避免拍摄过程中因为连接间隙产生画面抖动。所有的配合面都做了拔模角度处理，不管是采用3D打印加工还是注塑批量生产，都能顺利脱模，不需要额外做后期的二次加工处理，降低生产制造的难度与成本。
