拓扑优化型BAJA赛车制动踏板结构设计

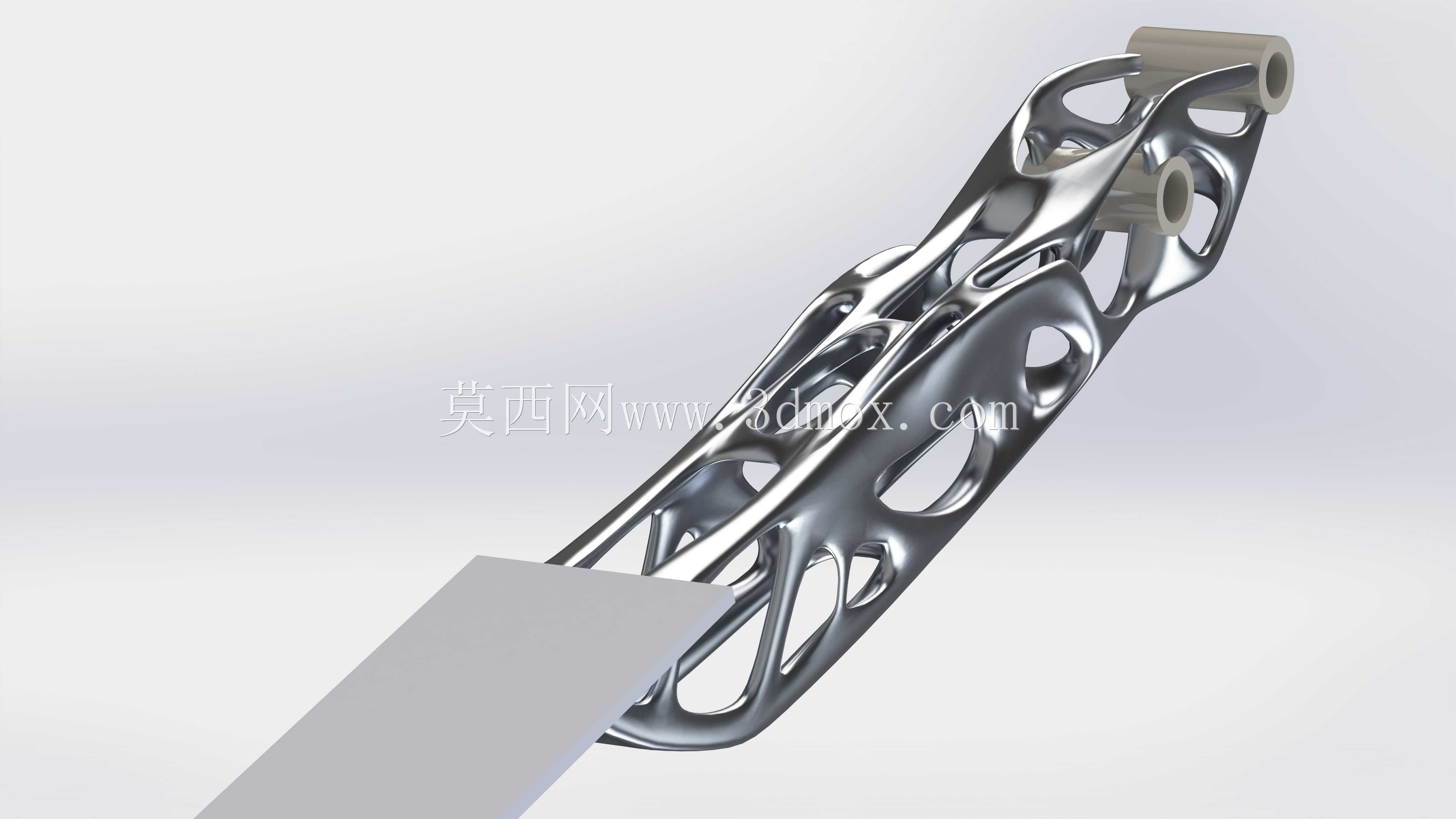

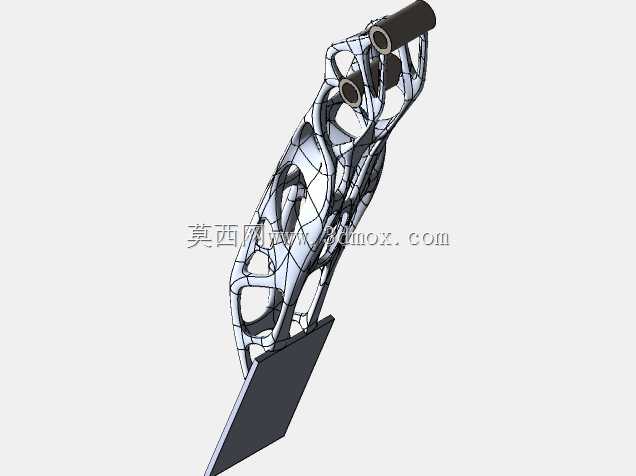

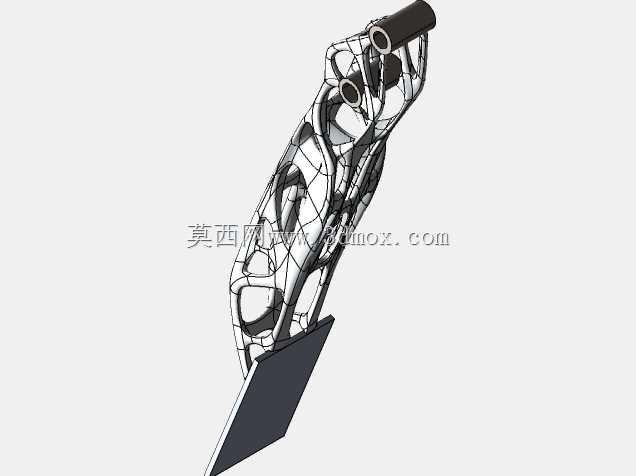

　　在越野赛事车辆的操纵系统设计中，制动踏板作为驾驶员直接施加制动力的核心传力部件，其结构合理性直接决定制动响应速度、踩踏反馈手感以及极端工况下的结构可靠性，尤其是SAE BAJA这类面向全地形越野场景的大学生方程式赛事，车辆需要频繁在颠簸、泥泞、大坡度地形中完成高强度制动操作，踏板组件不仅要承受驾驶员瞬时施加的峰值踩踏力，还要应对车架传递过来的持续振动冲击，传统等厚度钣金折弯或者实心切削的踏板结构，往往会出现要么强度冗余带来不必要的簧下质量增加，要么局部应力集中导致赛事过程中结构失效的问题。这款经过拓扑优化的制动踏板，在设计初期就完全围绕BAJA赛车的实际安装边界展开，首先锁定的是驾驶舱内踏板安装座的固定孔位间距，

　　以及踏板臂与制动主缸推杆的连接点坐标，确保优化后的结构可以直接适配现有赛事车架的安装位，不需要额外改动防火墙或者踏板支架的焊接结构，安装时踏板面的初始角度匹配驾驶员坐姿下的脚踝自然摆放角度，踩踏行程范围内不会与周边的油门踏板、离合器踏板以及驾驶舱地板加强筋产生运动干涉。从结构设计思路来看，设计团队首先通过有限元分析完成了初始设计空间的受力边界划定，将踏板上端的两个铰接安装孔设置为全约束，在踏板面中心位置施加符合赛事规则要求的极限踩踏载荷，同时考虑到越野场景下驾驶员可能出现的偏载踩踏情况，额外在踏板面边缘位置施加了30%峰值载荷的偏置力工况，在保证所有工况下最大应力低于材料屈服强度、整体刚度满足踩踏形变量要求的前提下，

　　通过拓扑优化算法逐步剔除设计空间内不受力的冗余材料，最终形成了这种类似生物骨骼的镂空桁架结构，这种结构并非单纯为了视觉上的轻量化观感，每一处镂空的边界都对应着力流传递的路径，材料分布完全沿着主应力迹线走向，在相同重量下结构刚度比传统铣削踏板提升近40%，同时避免了直角过渡带来的应力集中问题。实际装车使用场景中，这款踏板的踩踏力传递路径非常直接，从驾驶员鞋底接触的防滑踏板面开始，力流沿着镂空结构的主承力肋条向上传递，直接作用到与制动主缸连接的铰接点，没有多余的结构变形带来的踩踏虚位，驾驶员可以非常精准地控制制动力输出的大小，在连续颠簸路面进行点刹操作时，踏板的反馈一致性表现优异，不会因为结构共振出现脚感飘忽的问题。考虑到BAJA赛事中经常出现泥水、砂石溅入驾驶舱的情况，这种镂空结构不会像封闭盒型踏板那样积存泥沙，日常维护时只需要用高压气枪吹扫就可以清理掉附着的杂物，铰接位置的衬套安装位保留了足够的壁厚，能够承受长期摆动带来的磨损，踏板面的防滑结构采用一体化切削的纹路，不需要额外粘贴防滑胶皮，避免了赛事过程中胶皮脱落导致的打滑风险。从安装边界尺寸来看，踏板整体的旋转半径经过反复校核，在全行程踩踏过程中，踏板臂的最外侧轮廓与周边部件的最小安全间隙保持在8mm以上，即使在车架出现轻微焊接变形的情况下，也不会出现运动卡滞的问题，上端的两个铰接孔采用同轴设计，配合自润滑衬套使用时，摆动阻力非常小，长期使用也不会出现松旷异响。

　　不同于很多民用车辆踏板采用的冲压焊接结构，这款一体化优化的踏板结构没有拼接焊缝，从根源上避免了焊接缺陷带来的断裂风险，所有的结构过渡位置都采用了大圆角设计，在交变载荷作用下的疲劳寿命完全能够覆盖整个赛事周期的使用需求，甚至在出现轻微碰撞变形的情况下，也不会出现瞬间脆性断裂的情况，给驾驶员留出足够的应急反应时间。在实际的整车测试过程中，这款踏板的轻量化效果也非常明显，相比传统钢制踏板减重超过60%，有效降低了驾驶舱前部的集中质量，对于BAJA这类需要严格控制整车重量分配的越野赛车来说，前部重量的降低可以有效提升车辆在飞跃落地时的姿态控制能力，减少转向不足的倾向。很多初次接触拓扑优化的设计者容易陷入为了优化而优化的误区，单纯追求视觉上的镂空效果而忽略实际安装和使用需求，这款踏板在设计时特意保留了安装位置的定位基准面，在加工过程中可以直接通过基准面完成装夹，不需要设计复杂的专用工装，不管是采用金属3D打印还是五轴铣削加工，都能够以较低的成本完成制造，同时结构上预留了制动开关的安装位置，可以直接适配常规的车用制动灯开关，不需要额外设计安装支架，兼顾了优化效果和实际装车的实用性。
