T型黑色喷塑铝制标牌固定连接板

　　在工业铝型材框架搭建的各类生产线、设备护罩、工位工作台场景中，标识标牌的固定一直是容易被忽略但直接影响现场目视化管理效果的细节，这款T型结构的固定连接板，正是针对40系列铝型材垂直拼接位置的标牌安装需求开发的专用连接件。日常现场作业里，不少设备的状态标识、工位指引牌、安全警示标如果直接粘贴在铝型材表面，不仅容易受车间油污、温湿度变化影响出现起翘脱落，后期更换标识时残留的胶痕也很难清理，采用这种硬质连接件做过渡固定，既能保证标牌安装的平整度，也能让标识位置的调整、更换更加便捷，不会损伤铝型材的表面氧化层。

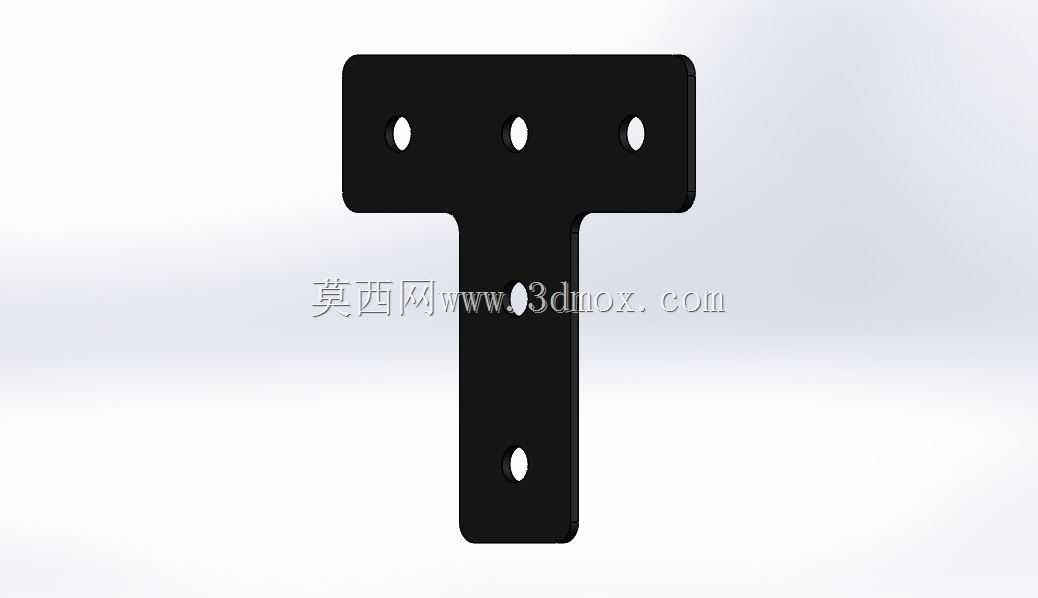

　　从结构设计来看，这款连接件采用T型布局，横向段长度适配40mm规格铝型材的端面安装宽度，纵向段向下延伸，整体板材厚度控制在2.65mm，这个厚度取值是经过实际受力验证的：既不会因为板材过薄导致安装后受轻微碰撞就出现弯折变形，也不会因为厚度过大增加不必要的材料成本，同时能适配常规的铝型材专用T型螺栓、法兰螺母的安装空间，不会出现螺母锁附时与板材边缘干涉的问题。横向段上均匀分布三个安装孔，孔位间距严格匹配40系列铝型材的中心槽距，安装时可以直接将横向段贴合在铝型材的垂直端面，三个孔位分别对应型材槽道的安装位置，锁附后能保证连接件与型材的连接强度，避免单点固定容易出现的转动偏移问题；纵向段上设置两个上下分布的安装孔，孔位中心与横向段的中心轴线完全重合，保证安装后纵向段与铝型材的垂直面保持平行，不会出现歪斜，这两个孔位用来固定各类标牌、标识板，适配厚度1-3mm的PVC、亚克力、铝质标牌的安装需求。

　　表面处理采用黑色静电喷塑工艺，这一选择并非单纯为了配色美观：工业车间环境中，铝制毛坯件直接使用容易在潮湿、有弱腐蚀介质的环境下出现表面氧化发白，喷塑层能形成均匀的防护膜，隔绝板材与外界腐蚀介质的接触，提升连接件的使用寿命；同时哑光黑的表面质感与多数工业铝型材框架的黑色配件、黑色封边风格统一，不会因为连接件颜色突兀影响整体设备的外观整洁度，喷塑层的表面硬度也能满足日常车间作业中的轻微剐蹭需求，不会轻易出现掉漆露底的问题。

　　安装边界方面，这款连接件仅适用于90°垂直方向的铝型材拼接位置的标牌固定，也就是横向铝型材与纵向铝型材呈直角交接的端面处，无法用于斜向型材、圆弧型材的安装场景；安装时需要注意，横向段的三个固定孔需要在铝型材组装时提前放入T型螺栓，如果型材框架已经组装完成、端面槽道被其他配件封堵，就需要先拆除相邻的封边或配件才能完成安装，因此在前期框架设计阶段，就需要提前规划好标牌安装位置，预留对应的螺栓安装空间。纵向段的安装孔位距离横向段的下边缘有足够的避让距离，锁附标牌固定螺丝时，螺丝尾部不会顶到后方的铝型材表面，避免螺丝顶伤型材氧化层，同时也能保证标牌与连接件之间的贴合度，不会因为螺丝长度问题导致标牌安装后出现凸起不平。

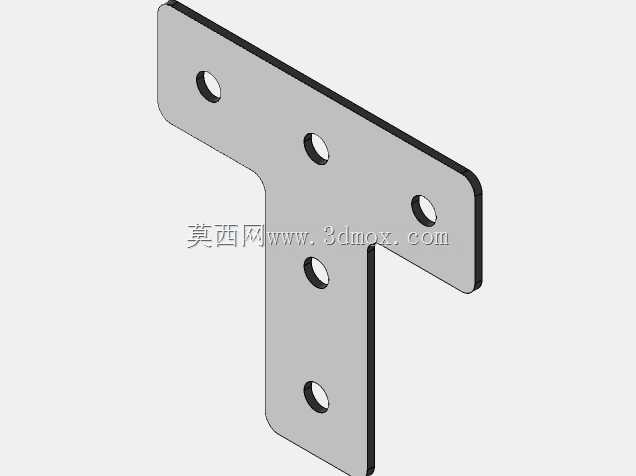

　　在实际选型使用中，这款连接件除了固定标牌之外，也可以用来固定小型的传感器安装支架、线槽的端部固定片、小型气动管路的理线夹，只要安装孔位匹配、安装面为90°垂直的40系列铝型材端面，都可以使用这款连接件做过渡固定，相比采用角码连接的方式，这款T型板的安装面更平整，突出型材表面的高度更低，不会在型材外侧形成突出的棱角，避免现场作业人员磕碰受伤，也更适合对设备外观整洁度要求较高的自动化生产线、实验室检测设备、洁净车间内部的设备框架使用。设计这款连接件的三维模型时，所有孔位的位置度公差都控制在±0.1mm以内，板材的边缘做了R0.5的圆角处理，避免锐边割伤安装人员的手部，所有安装孔都采用沉孔设计，锁附螺丝后螺丝头部不会突出板材表面，保证安装后标牌与连接件的完全贴合，不会因为螺丝头部突出导致标牌安装后出现翘边、间隙不均的问题。
