树莓派极坐标绘图机gocupi懒人套件结构

　　这套结构面向个人创客、小型工作室的桌面级绘图作业场景设计，核心是将通用树莓派开发板拓展为可执行极坐标路径绘制的polargraph装置，区别于常规直角坐标绘图设备的龙门架结构，这套套件采用间断式的走线布局，大幅降低了桌面设备的安装空间要求。从实际使用场景来看，它既可以完成小型纸面的图案绘制、手写字体复刻作业，也能适配创客教学中的机械结构演示、开源硬件二次开发需求，不需要用户从零开始梳理传动逻辑、匹配安装孔位，所有配套零件的安装边界都做了统一适配。

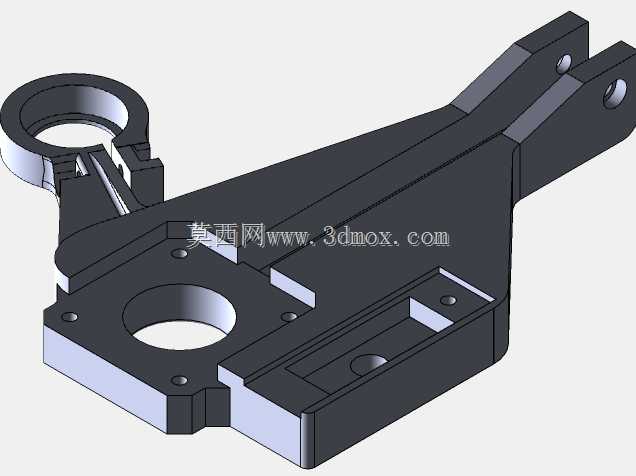

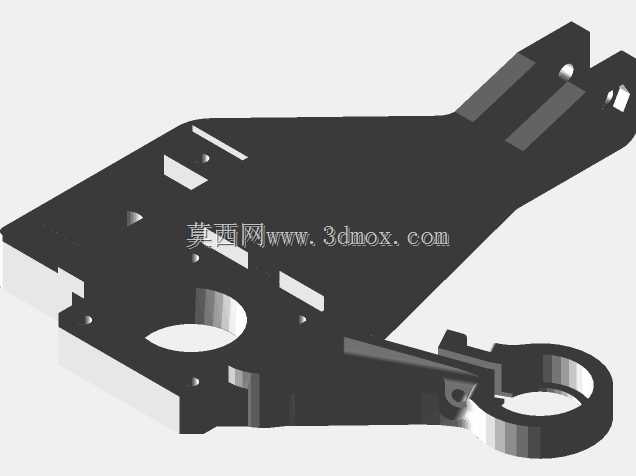

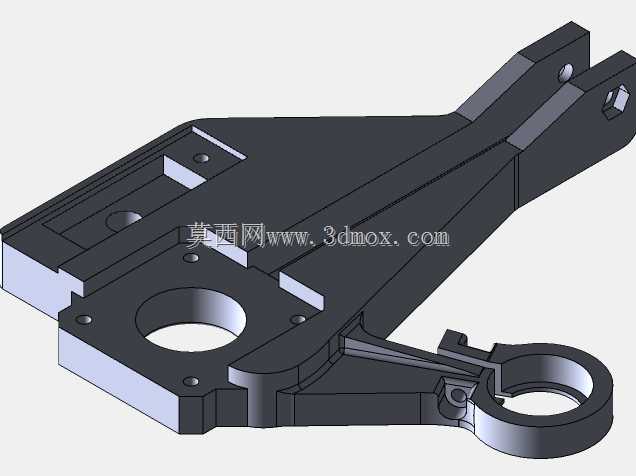

　　设计思路上，整套结构没有采用一体化的封闭外壳，而是拆分出独立的走线固定座、绘图笔夹持模块、传动绳导向组件，各个零件之间的配合公差控制在0.2mm以内，既保证3D打印制作时的成型率，也能避免装配后出现传动卡滞的问题。作为适配树莓派的拓展套件，所有安装孔位都对应主流树莓派板型的固定孔距，不需要额外对开发板进行打孔改装，用户只需要按照装配关系将各个零件拼接，配合对应的开源控制程序就能完成设备搭建。

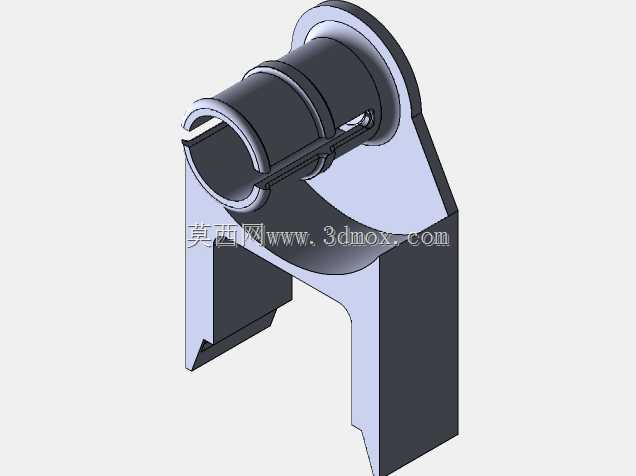

　　从功能特性来看，这套结构的核心传动依靠两根并行的牵引绳实现绘图头的平面定位，区别于传统极坐标绘图机的单臂旋转结构，双绳牵引的设计可以让绘图头在有效幅面内的移动更平稳，减少单臂结构带来的远端抖动问题。绘图笔夹持模块设计了可调节的弹力压紧结构，能够适配不同直径的常规书写笔、马克笔，不需要额外定制专用绘图笔头，用户可以根据绘制介质的不同更换对应的书写工具，压紧结构的行程预留了5mm的浮动空间，能够自动适配纸面不平整带来的高度差，避免出现绘图断墨、笔尖刮纸的问题。

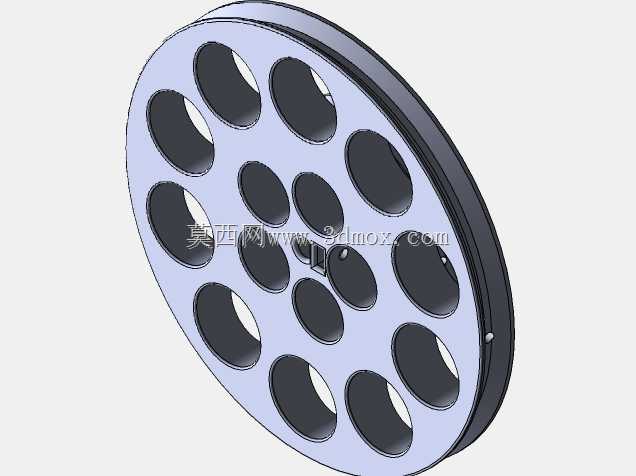

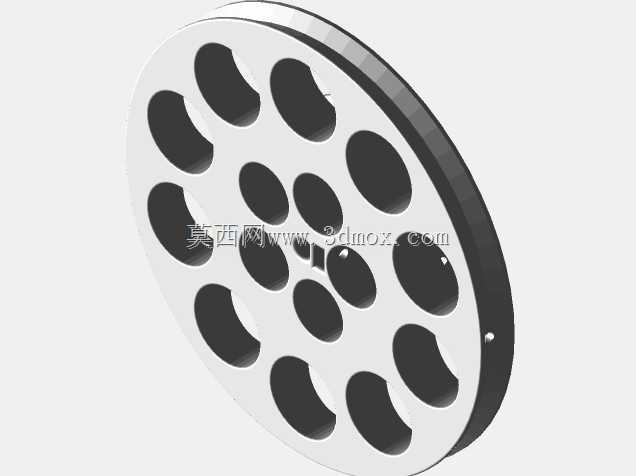

　　安装边界方面，整套套件组装完成后的有效绘图幅面可以根据用户实际使用的牵引绳长度灵活调整，最小支持A4幅面的桌面摆放，最大可以拓展到A2幅面的墙面固定安装，所有导向轮组件的安装座都设计了通用的螺丝过孔，既可以固定在木质、亚克力材质的平板背板上，也可以通过无痕胶条固定在光滑墙面，不需要破坏安装面的原有结构。走线导向轮的槽宽设计为2mm，适配常规的尼龙钓鱼线、凯夫拉线作为传动介质，这类传动材料获取成本低，张紧度调节方便，长时间使用出现拉伸松弛后，用户可以快速更换传动绳重新校准定位精度。

　　从结构细节来看，牵引绳的固定端设计了快拆式的锁紧结构，不需要借助额外工具就能完成传动绳的张紧度调节，每次更换绘图幅面或者更换传动绳后，只需要通过控制程序执行一次原点校准，就能保证绘图路径的定位精度。绘图头的重量控制在15g以内，大幅降低了传动绳的负载，减少牵引过程中的惯性偏移，保证小尺寸图案的绘制精度。各个塑料结构件的壁厚都设置为2mm，既满足FDM3D打印的强度要求，也不会因为壁厚过大导致打印时间过长、材料浪费的问题，零件的所有转角位置都做了R1.5的圆角过渡，避免装配过程中出现锐边划伤的问题，同时也能减少3D打印过程中的应力集中，降低零件翘曲变形的概率。

　　在实际应用中，这套结构除了完成常规的平面绘图作业外，用户也可以通过更换夹持端的执行部件，将绘图笔替换为激光头、马克笔喷笔等工具，拓展出小型桌面激光雕刻、喷绘的功能，所有结构件的连接位置都预留了通用的安装槽位，不需要重新设计主体结构就能完成功能拓展。整套结构的传动路径没有设计复杂的齿轮、同步带传动组件，所有运动副都是低摩擦的轮式导向，运行过程中的噪音控制在40分贝以内，适合在家庭、教室这类对噪音敏感的场景使用，不需要额外做隔音防护。设备运行时的供电直接依托树莓派的原有供电系统，不需要额外搭配大功率电源适配器，常规的5V2A手机充电器就能满足整套设备的供电需求，进一步降低了用户的搭建成本。
