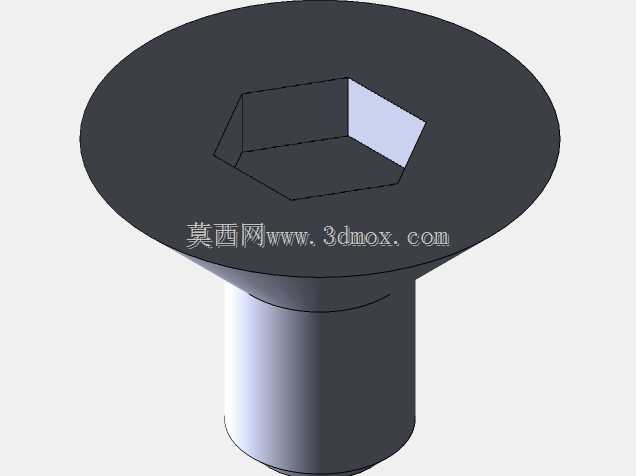

内六角沉头VisM4紧固件三维结构

　　这款沉头内六角紧固件的设计，首先围绕装配后表面齐平的核心需求展开，沉头锥面的角度严格适配通用沉孔加工标准，安装完成后头部完全埋入工件沉孔内，不会突出装配基面，在有外观平整度要求、或者部件间存在相对滑移的装配场景中，这类结构能有效避免突出的紧固件头部刮擦相邻部件，也能减少流体经过装配面时的湍流阻力，在薄板拼接、外壳装配、工装夹具定位面固定等场景中应用十分广泛。从结构细节来看，头部的内六角驱动槽采用标准对边尺寸设计，能够匹配对应规格的内六角扳手，拧紧过程中受力面均匀分布在六角槽的六个侧壁，相比一字、十字槽结构能承受更大的拧紧扭矩，不容易出现滑牙、槽口破损的问题，适合需要一定预紧力的连接场景，同时内六角的驱动形式允许扳手完全沉入槽内，

　　在沉孔深度有限的空间里也能完成拧紧操作，不需要额外预留扳手高出头部的操作空间。杆部的圆柱段设计兼顾了定位与连接功能，光杆部分与工件安装孔采用间隙配合时，能够快速完成两个工件的孔位对齐，降低装配时的对位难度；如果是过渡配合的场景，杆部还能承担一定的横向剪切载荷，分担螺纹部分的受力，提升连接结构的抗剪切能力。设计过程中，沉头与杆部的过渡位置做了微小的圆角处理，避免直角过渡带来的应力集中问题，当紧固件承受轴向预紧力或者横向振动载荷时，过渡位置不会因为应力突变出现断裂失效，这一点在有振动工况的设备装配中尤为重要，很多早期的紧固件失效案例都是因为头部与杆部过渡位置应力集中，在长期交变载荷下产生疲劳裂纹。从安装边界来看，

　　这款紧固件对应的安装沉孔需要同时满足锥面角度、沉孔深度、沉孔直径三个尺寸要求，沉孔直径过小会导致头部无法完全沉入，直径过大则会让头部支撑面不足，拧紧时容易出现头部下陷、工件表面压溃的问题；沉孔深度需要匹配头部高度，保证装配后头部端面与工件表面齐平或者略低于表面，既不能突出影响相邻部件装配，也不能过深导致扳手无法完全插入内六角槽。螺纹部分的参数适配M4规格的通用内螺纹，不需要定制特殊的攻丝参数，现场装配时可以直接使用标准丝锥加工对应的螺纹孔，降低加工环节的成本。在实际设备维护场景中，这类沉头内六角紧固件的拆装便利性也优于很多其他头型的紧固件，即使装配后表面喷涂了漆层，只需要清理内六角槽内的漆层就可以正常拆装，

　　不会像十字槽那样因为漆层填充导致槽口打滑。在自动化装配线上，内六角结构也更适合适配自动化拧紧轴的批头，批头与槽口的同轴度更容易保证，拧紧过程中不容易出现批头脱出的问题，能有效提升自动化装配的良率。从受力特性来看，沉头的锥面结构在拧紧时会产生一个径向的分力，这个分力能够让两个被连接件自动对中，抵消一部分孔位加工的位置误差，对于孔位加工精度一般的薄板件装配场景，这个自对中特性能够大幅降低装配时的调整工作量，不需要额外的定位销就能保证两个工件的装配位置精度。需要注意的是，这类沉头紧固件不适合用在被连接件材料硬度较低的场景，如果是铝件、塑料件等软质材料上直接装配，需要在沉孔位置增加硬质垫圈，避免拧紧时锥面压溃软质材料的沉孔表面，导致预紧力不足或者连接松动。
