铃木Burgman125cc踏板车平卡结构

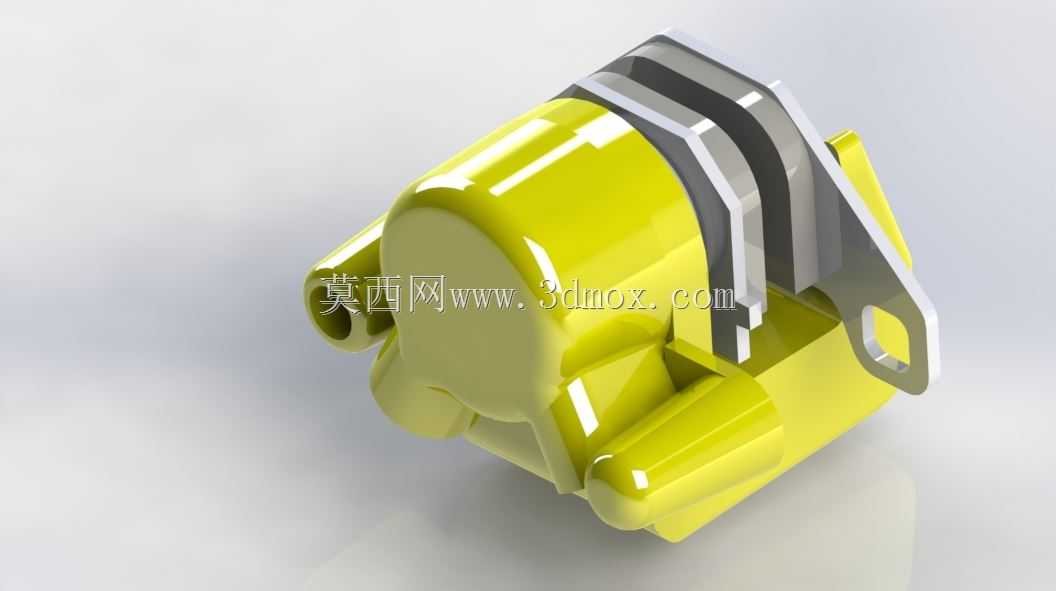

　　日常做踏板车覆盖件与车架连接结构的适配设计时，这类平卡结构是很容易被忽略但直接影响装配效率与后期维护便利性的小部件，这次拆解建模的是铃木Burgman125cc车型上对应的连接卡件，先从实际装车的场景说起，这个部件位于踏板车前部侧覆盖件与主车架的衔接位置，靠近脚踏区域的内侧，日常承担的是侧护板的快速定位与卡接固定作用，替代了传统的多颗螺丝紧固的方案，能减少装配工位的打螺丝工序时长，也能避免后期用户自行拆解护板时出现滑牙、螺丝丢失的问题。从结构设计的思路来看，这个卡件没有采用常规的全硬质塑料结构，而是做了双色的结构分区，主体亮黄色的部分是采用玻纤增强PP材质的卡接基座，这个部分的硬度足够，能保证卡入车架对应安装位之后的结构刚性，不会因为日常骑行的震动出现松脱；侧边延伸出来的银灰色金属质感部分是带安装孔的弹性挂耳，这个部分是嵌入在塑料基座内部的金属嵌件，在建模的时候需要特意做嵌件与塑料基体的包胶贴合面的干涉预留，实际生产中这个嵌件是提前放在注塑模具型腔内，注塑的时候塑料熔体直接包裹嵌件的定位柱，避免后期使用中嵌件出现转动或者脱出的问题。再说到安装边界的尺寸控制，这个卡件的整体外轮廓宽度控制在38mm，主体基座的厚度是22mm，侧边挂耳的安装孔中心距离基座的卡接基准面的距离是17mm，这个尺寸是严格匹配Burgman125cc车架上对应的焊接凸台的位置的，安装的时候只需要先将基座上的两个定位柱对准车架上的预制孔推入，听到卡接的脆响之后，

　　再将挂耳上的安装孔对准车架上的螺纹孔，拧上一颗M5的固定螺丝就能完成整个卡件的预装，之后再把侧护板上对应的卡槽对准这个卡件的卡舌推入，就能完成侧护板的固定，整个装配过程不需要额外的定位工装，一线装配工人单手就能完成操作。从功能特性上来说，这个卡件的卡舌部分做了15度的导入斜角，护板安装的时候不需要刻意对准，只要大致对位推入就能顺着斜角滑入卡接位，同时卡舌的背面做了0.8mm的退让槽，当需要拆解护板的时候，只需要用一字螺丝刀插入护板与卡件的缝隙轻轻撬动，就能让卡舌退让脱出，不会像普通硬卡接结构那样一撬就断。另外在建模的时候特意还原了基座上的两个圆柱形定位凸台，这两个凸台的直径是8mm，和车架上的安装孔采用H7/h6的间隙配合，

　　既能保证安装时的定位精度，不会出现卡件装歪导致护板缝隙不均的问题，也能在车辆长期使用中承受护板传来的侧向力，避免固定螺丝承受额外的剪切力。很多新手建模的时候容易忽略这类小卡件的圆角处理，实际这个卡件的所有棱边都做了R1.2到R2不等的圆角，一方面是注塑生产的时候能避免应力集中，减少塑料件注塑后的翘曲变形，另一方面也能避免装配的时候锋利的棱边刮伤工人的手，或者刮破护板内侧的线束保护层。还有一个细节是基座底部做了纵横交错的加强筋，筋位的厚度是1.5mm，高度是4mm，这样的设计既能在不增加整体壁厚的前提下提升基座的结构强度，避免卡接的时候基座出现开裂，也能减少塑料的用量，控制零件的生产成本，同时还能避免注塑的时候因为壁厚不均出现缩痕，

　　影响零件的外观质量。在实际的售后维修场景中，这个卡件属于易损件吗？其实正常使用下它的寿命和整车寿命是一致的，只有在出现摔车或者强行拆解护板的时候才会损坏，而因为它采用了卡接加单螺丝固定的方式，更换的时候只需要拧下一颗螺丝，拔出旧的卡件，换上新的卡件卡入定位孔再拧上螺丝就能完成更换，整个更换过程不超过两分钟，不需要拆解周边的其他部件，大幅降低了售后维修的工时成本。建模的时候还需要注意金属嵌件与塑料基体的结合位置，特意做了两个环形的凹槽在嵌件的埋入部分，这样塑料注入之后会填充到凹槽里，形成类似倒扣的结构，哪怕车辆在低温环境下使用，塑料和金属的收缩率不一致，也不会出现嵌件松动脱落的问题。另外卡件表面的亮黄色其实不是装饰色，而是和车辆内部其他线束、卡件的颜色做区分，装配线上的工人能快速识别这个零件对应的安装位置，不会和其他车型的类似卡件混装，减少错装的概率。
