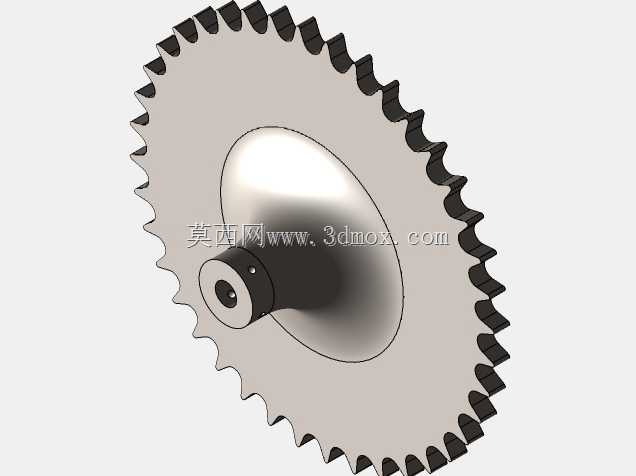

适配428链条40齿10mm轴连接链轮结构

　　在中小功率链传动系统的选型与结构设计环节，链轮作为和链条直接啮合传递扭矩的核心零件，其齿形精度、安装适配性直接决定整套传动机构的运行平稳性与使用寿命。这款适配428规格链条的40齿链轮，主要面向轻型动力传输场景设计，常见于小型代步机动车、农用轻型作业机具、低速输送线的动力端传动单元，也可适配部分定制化小型自动化设备的链传动布局，在传动比要求相对固定、安装空间受限的布局场景中，能够稳定完成旋转动力的传递，匹配常规工况下的转速与扭矩输出需求。从结构设计逻辑来看，这款链轮采用单排齿结构，完全匹配428链条的节距、滚子外径参数，齿廓设计遵循链传动啮合的基本原理，齿侧间隙经过合理预留，既能够保证链条滚子顺利进入齿槽完成啮合，

　　又能避免间隙过大导致传动过程中出现冲击、跳齿问题，在常规运行转速下可以有效降低啮合过程中的噪音与磨损速率。轮毂部分采用凸台一体式结构，中心设置10mm直径的轴孔，轴孔侧部预留紧定螺钉安装位，安装时可以通过紧定螺钉实现链轮与传动轴的周向固定，不需要额外加工键槽，大幅降低了配套轴的加工难度，也简化了现场安装的操作流程，对于小扭矩传输场景来说，这种固定方式完全可以满足传动扭矩的承载需求，同时方便后期维护时的拆卸与位置调整。链轮的轮盘部分采用等厚盘体设计，齿根到轮毂的过渡区域做了平滑圆弧过渡，没有应力集中的直角结构，在传递扭矩过程中可以有效分散齿根位置的应力，避免长期交变载荷作用下出现齿根断裂的问题。从安装边界尺寸来看，

　　40齿的齿数设计对应特定的传动比参数，选型时可以根据动力端链轮的齿数，快速计算出整套传动机构的减速比，匹配对应的输出转速需求；链轮的轴向厚度完全适配428单排链条的内节内宽参数，安装后不会出现链条偏磨、卡滞的问题；轮毂凸台的高度经过合理设计，既能够保证轴孔与轴的配合长度，提升安装后的同轴度，又不会占用过多轴向安装空间，适合布局紧凑的传动舱结构。在实际应用场景中，这类链轮常被用在轻型机动车的后轮传动端，将发动机输出的动力通过链条传递给后轮，驱动车辆行进，40齿的从动轮设计能够匹配小齿数主动轮实现合适的减速增扭效果，满足轻型车辆的起步、爬坡扭矩需求；也可以用在小型输送设备的辊子驱动端，通过链轮带动多根辊子同步转动，完成工件的平稳输送，

　　10mm的轴径适配常规的轻型冷拔圆轴材料，不需要特殊定制轴件，能够有效降低整套设备的物料成本。设计建模过程中，齿形的参数化构建是核心环节，需要严格对应428链条的参数计算齿顶圆、齿根圆直径，以及每个齿的分度圆位置，保证每个齿的齿形误差控制在合理范围内，避免出现啮合卡滞的问题；轴孔与轮毂的同轴度需要严格保证，否则安装后会出现链轮径向跳动，导致链条传动过程中松紧度周期性变化，加剧链条和链轮的磨损，甚至出现链条脱落的故障。另外，链轮的齿部表面可以根据使用场景选择对应的热处理工艺，提升齿面的耐磨性能，延长零件的使用寿命，而轮毂部分不需要过高的硬度，保证整体的韧性即可，避免受冲击时出现碎裂问题。对于结构设计从业者来说，这类标准规格链轮的建模过程，需要重点关注啮合参数的准确性，以及安装结构的实用性，不需要过度追求复杂的结构，在满足传动强度、安装便捷性的前提下，尽可能简化加工工艺，降低零件的制造成本，才是工业零件设计的核心逻辑。这款链轮的结构没有多余的冗余设计，所有结构特征都服务于传动、安装两个核心功能，轴孔的紧定螺钉位置设置在轮毂的平整区域，方便安装时拧紧操作，轮盘的减重设计在保证强度的前提下尽可能降低零件自身重量，减少旋转过程中的惯量，提升传动响应速度，在小功率传动场景下能够很好地平衡性能、成本与安装便捷性的需求。
