航模车模用RC舵机三维结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:753881
  • 航模车模用RC舵机三维结构设计

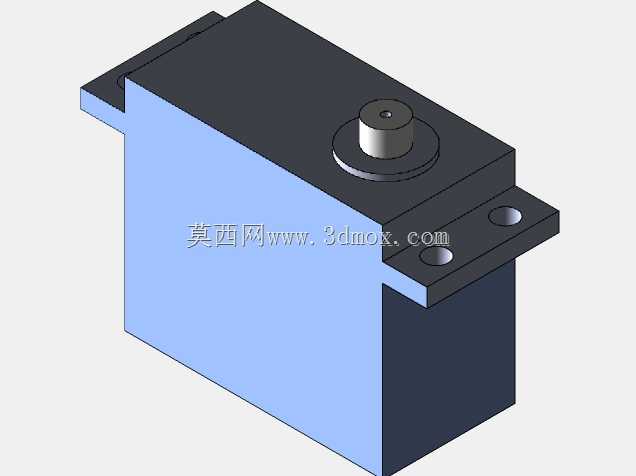

  同时矩形的主体外形可以在模型的安装舱内紧密贴合舱壁,减少不必要的空间占用。安装法兰设置在舵机主体上部的两侧,每侧法兰上都设计了一个圆形安装通孔,两个安装孔的中心距严格匹配常规RC舵机的通用安装尺寸,用户在替换同规格舵机时不需要重新打孔调整安装位,直接沿用原有安装孔位即可完成固定,法兰的厚度经过校核,在使用M2规格螺丝紧固时不会出现法兰变形开裂的问题,同时法兰与主体外壳为一体化结构,避免了分体式法兰带来的装配公差累积。输出轴位于舵机上表面的中心位置,采用金属圆柱轴结构,轴端设计为标准的齿形输出端,能够匹配市面上通用的舵机摇臂、舵盘配件,不需要额外定制连接件,输出轴根部设计了环形凸台,凸台嵌入上壳体的对应凹槽内,在航模、车模等遥控模型的运动控制场景中,RC舵机是核心的角度执行部件,负责接收接收机输出的PWM控制信号,将电信号转换为输出轴的定角度偏转,以此实现模型转向、舵面摆动、机构开合等动作,是模型运动控制链路里直接输出机械动作的终端元件。这款RC舵机的三维结构设计,完全围绕小空间安装、高响应速度、足够输出扭矩的实际使用需求展开,没有冗余的结构设计,所有特征都服务于实际装配与运行需求。从结构布局来看,舵机主体采用矩形方壳设计,主体外壳分为上下两部分,上半部分为安装法兰基座,下半部分为容纳减速齿轮组、控制电路板、驱动电机的腔体,这种分体式壳体设计既方便内部组件的装配,也能在批量生产时降低壳体注塑成型的难度,

  既可以限制输出轴的轴向窜动,也能在输出轴承受径向负载时将力传导到壳体上,避免内部齿轮组承受额外的侧向力,延长减速齿轮的使用寿命。内部结构的设计逻辑上,驱动电机布置在腔体的一侧,通过多级减速齿轮组将电机的高转速低扭矩输出转换为输出轴的低转速高扭矩输出,齿轮组的排布完全贴合壳体内腔的轮廓,没有多余的空间浪费,控制电路板布置在腔体另一侧,电位器直接与输出轴末端同轴连接,能够实时反馈输出轴的实际角度,形成闭环控制,保证角度控制的精度,电路板上的元件排布避开了齿轮组的运动范围,同时在壳体对应位置设计了走线槽,方便电源线与信号线从壳体侧面引出,避免线缆与运动部件干涉。在安装边界的设计上,这款舵机的主体长宽尺寸控制在40mm以内,

  主体高度不超过30mm,属于标准尺寸的RC舵机规格,能够适配绝大多数1:10比例遥控车、固定翼航模、小型机器人关节的安装空间,安装法兰的下表面与舵机主体的下表面平行,安装时只需要保证安装面的平面度在0.2mm以内,就可以让舵机稳固固定,不会出现运行时的震动松脱问题。输出轴的有效伸出长度为5mm,足够安装单层或双层摇臂,摇臂安装后不会与壳体上表面发生摩擦,输出轴的最大偏转角度设计为180度,能够覆盖绝大多数模型控制的角度需求,在极限偏转位置时,内部齿轮组会触碰到壳体内的限位凸台,避免输出轴过转损坏电位器与齿轮。从实际使用的角度出发,这款舵机的壳体边角都做了小半径的倒角处理,既可以避免安装时尖锐边角划伤操作人员,

  也能在模型发生碰撞时减少应力集中,降低壳体开裂的概率,壳体的壁厚设计为1.5mm,在使用ABS或尼龙材质注塑时,既能保证足够的结构强度,也能控制舵机的整体重量,不会给模型带来额外的负载。在结构细节上,上下壳体的配合面设计了止口结构,装配时可以快速定位,同时能够减少灰尘、水汽进入舵机内部的概率,提升舵机在户外复杂环境下的使用可靠性,输出轴与上壳体之间预留了微小的配合间隙,既不会因为间隙过大出现输出轴晃动,也不会因为间隙过小导致转动卡滞,配合间隙的公差控制在0.05mm以内,兼顾了转动顺畅度与角度控制精度。对于结构设计从业者来说,这款RC舵机的三维模型可以作为模型类执行部件设计的参考,在设计小型遥控设备、小型机器人关节时,可以直接参考其安装尺寸、结构布局思路,根据实际的扭矩需求、空间限制调整内部齿轮组参数与壳体尺寸,不需要从零开始搭建基础结构,能够大幅缩短设计周期;对于设备选型的从业者来说,这个模型的安装边界、输出轴位置都严格按照通用标准设计,可以直接导入到整体装配模型中进行干涉检查,提前验证舵机与周边结构件的位置关系,避免实际装配时出现空间不足、安装孔位不对中的问题。
