带滚轮摆杆式微动行程触发开关结构

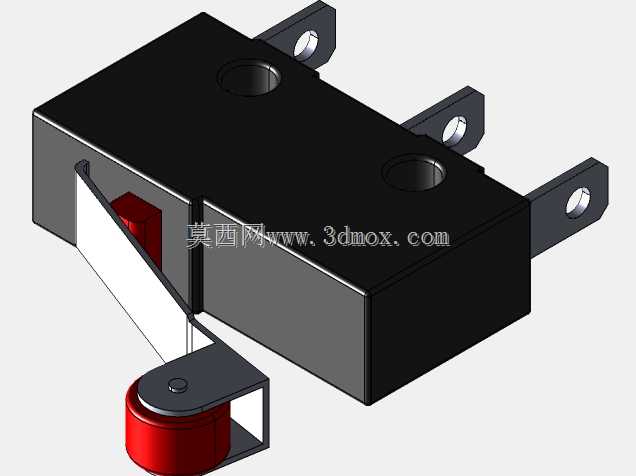

　　这款带滚轮摆杆的微动触发元件，是低压控制回路里极为常见的小型信号采集部件，在各类自动化产线、小型机电设备、家电控制模块里都有极高的出镜率。不同于普通无摆杆的直动式微动，这款结构在触发端加装了带红色滚轮的金属摆杆，能够适配更大的触发行程差，避免硬接触带来的部件磨损，在设备门盖开合限位、机构到位检测、行程超限保护这类场景里，能有效降低触发端的接触摩擦力，延长元件的实际使用寿命。从结构设计逻辑来看，整个开关的主体采用绝缘阻燃的黑色工程塑料壳体，内部封装弹性触发簧片与银合金触点结构，三个直插式金属引脚从壳体底部垂直引出，分别对应公共端、常开端、常闭端，引脚预留标准安装孔位，既可以直接插装在PCB板上完成波峰焊固定，

　　也能通过引脚搭配绝缘护套完成硬线连接，适配不同的装配场景。壳体侧面预留两个圆形沉孔，是专门为螺丝固定设计的安装位，在需要硬固定的安装场景下，可以用M2规格的螺丝直接将开关锁死在安装基板上，避免设备运行过程中的振动导致开关移位，保障触发位置的精度。摆杆部分采用冷轧钢冲压成型，表面做发黑防锈处理，摆杆末端的红色滚轮采用耐磨POM材质注塑成型，滚轮与摆杆之间通过小直径销轴铆接，保证滚轮能够自由转动，当被检测机构沿平行于开关安装面的方向滑过滚轮时，滚轮会随接触力转动，将滑动摩擦转化为滚动摩擦，既降低了触发过程的阻力，也避免长期摩擦刮伤被检测部件的表面。从安装边界尺寸来看，这款开关的主体外形尺寸为20mm×10mm×6mm，

　　属于小型化的微动元件，摆杆处于自然释放状态时，滚轮顶端距离壳体安装面的总高度约为13mm，摆杆的下压触发行程约为1.5mm，触发压力控制在0.5N-1N之间，既不会因为触发压力过小导致误触发，也不会因为压力过大增加被检测机构的运行阻力。在实际选型应用中，这类开关常被用在小型自动化设备的料仓到位检测、3D打印机的限位触发、家电门盖的闭合检测、电动工具的行程控制场景里，设计时需要注意安装面的平面度公差，避免壳体安装时受挤压变形导致内部簧片卡滞，同时要预留足够的摆杆活动空间，避免周边结构件干涉摆杆的复位动作。建模过程中，对内部簧片的触发行程做了运动仿真验证，确保摆杆下压到额定行程时，内部触点能够可靠切换，

　　释放时摆杆能够在簧片弹力作用下快速复位，不会出现触点粘连或者复位不到位的情况。壳体的分模线、引脚的铆接结构、滚轮的配合间隙都按照实际量产的工艺要求做了还原，能够直接用于设备的装配干涉检查、控制回路的原理演示，也可以作为虚拟调试环节的元件库素材使用。在电气性能匹配上，这类小型微动开关通常用于250VAC以下的低压控制回路，额定电流一般在5A以内，不能直接用于主动力回路的通断，只能作为信号触发元件使用，选型时需要根据实际回路的电压电流参数确认触点容量，避免过载导致触点烧蚀。安装接线时要注意引脚的极性定义，公共端与常闭端在开关未触发时处于导通状态，触发后公共端与常开端导通，接线错误会导致设备逻辑反向，引发设备误动作。
