15W450nm蓝光切割激光器结构设计

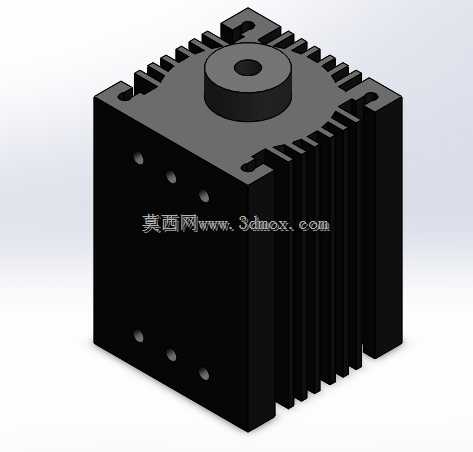

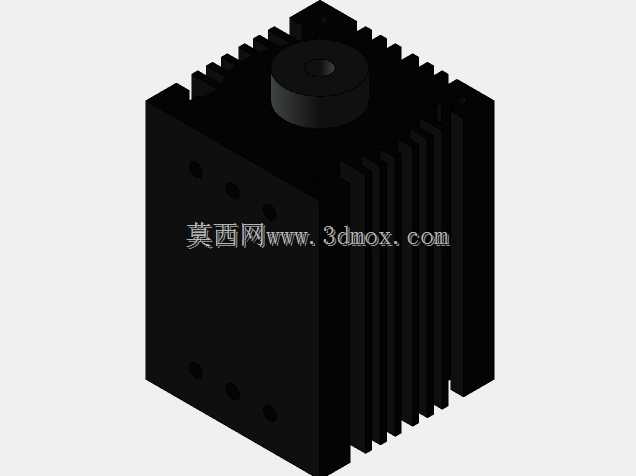

　　这款450nm波长15W功率的切割用激光器，在小型数控加工、桌面级CNC配套改造场景里有着非常高的适配性，不少做非金属精密切割的设备集成商，都会选这类紧凑型激光头做末端执行部件，毕竟它的安装边界足够规整，不需要给设备预留过多冗余安装空间。从结构设计逻辑来看，整个主体采用方块式集成布局，40x40x55的外形尺寸刚好匹配常规40系列铝型材的安装模数，侧面预留的六个安装孔位采用对称式排布，不管是正装、侧装还是倒装在设备运动轴上，都能保证受力均匀，不会因为安装姿态问题导致光轴偏移。

　　主体侧面的鳍片式散热结构是设计里的核心考量点，15W蓝光激光器在连续满功率工作时，核心芯片的热负荷不低，一体化的散热鳍片直接和主体外壳连通，不需要额外加装散热风扇就能满足常规工况下的热交换需求，鳍片的开槽深度和间距经过热仿真优化，既保证了足够的散热接触面积，又不会因为鳍片过薄导致加工时出现形变，影响整体结构的安装精度。顶部出光口采用凸台定位设计，出光孔居中布置，后续加装聚焦镜、保护镜等光学配件时，可以直接依托这个凸台做同轴定位，不需要反复调整光轴同心度，能大幅减少现场装配的调试时间。

　　实际应用里，这类激光器主要用来切割薄木板、亚克力、皮革、薄塑料片等非金属材料，相比传统的刀具切割，它没有接触式切削的应力，不会让薄型工件出现边缘翘曲、毛边的问题，在小批量定制加工、教学实验设备、DIY数控设备改造场景里的使用率很高。设计时特意把所有安装孔都做了沉头处理，安装螺丝不会突出外壳表面，既避免了运动过程中螺丝剐蹭到设备走线或者工件，也让整体外观更规整，没有多余的突出结构。外壳的边角做了小尺寸倒角处理，一方面是减少加工时的应力集中，避免铝合金外壳在磕碰时出现崩边，另一方面也能防止安装调试时锋利边角划伤操作人员。

　　从安装边界来看，40x40的截面尺寸刚好能卡进常规的激光头安装座，不需要额外做转接件，55mm的总高度也给后续加装气嘴、防尘罩等配件预留了足够的轴向空间，出光口凸台的高度经过测算，刚好能让常规焦距的聚焦镜在标准工作距离下实现最优的光斑聚焦效果，不需要用户再额外调整安装高度。侧面的散热鳍片沿着长度方向平行布置，不管设备是沿X轴还是Y轴运动，气流都能顺着鳍片间隙流过，带走热量，即使是在封闭的设备护罩内部，也能依靠设备内部的空气循环实现稳定散热，不会因为热量堆积导致激光功率衰减，缩短激光器的使用寿命。

　　结构设计上没有采用多余的拼接结构，主体外壳为一体化铣削成型，既保证了整体的结构刚性，在设备高速运动时不会出现共振导致光斑抖动，也减少了拼接缝隙带来的防尘隐患，日常使用时只需要定期清理顶部出光口的保护镜片，不需要拆解主体做维护。六个安装孔分为上下两排对称布置，孔位间距按照标准安装模数设计，和市面上主流的小型激光雕刻机、切割机的安装位完全兼容，用户替换原有低功率激光头时不需要重新打孔，直接锁付螺丝就能完成安装，接线接口布置在散热鳍片的后侧，不会和运动路径产生干涉，走线可以顺着设备拖链直接布置，不会出现线缆弯折磨损的问题。
