保时捷930等速万向节CV接头结构设计

　　在前置后驱以及四驱车型的传动系统布局中，等速万向节承担着在轴间夹角、相对位置持续变化的转轴之间稳定传递扭矩的核心作用，本次呈现的930 CV接头，正是适配经典保时捷930车型传动架构的专用等速万向节部件，这类部件在民用性能车、改装赛车以及定制特种车辆的传动链路中都有着广泛的适配空间。不同于普通十字轴万向节存在的转速不等率缺陷，这类球笼式等速万向节可以在输入轴与输出轴存在大角度夹角的工况下，保证两轴的角速度始终保持一致，从根源上避免传动过程中出现的转速波动、附加载荷以及传动抖动问题，尤其适配保时捷930这类后置后驱车型的后桥传动布局——后轮随悬架跳动过程中，半轴与主减速器输出端的夹角会持续动态变化，等速万向节的存在可以让动力传递始终保持平顺，不会因为角度变化产生动力输出的顿挫，也能降低传动系其他部件受到的交变冲击载荷。

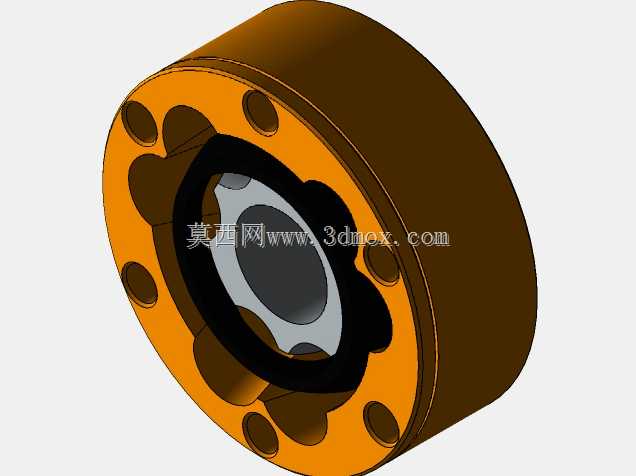

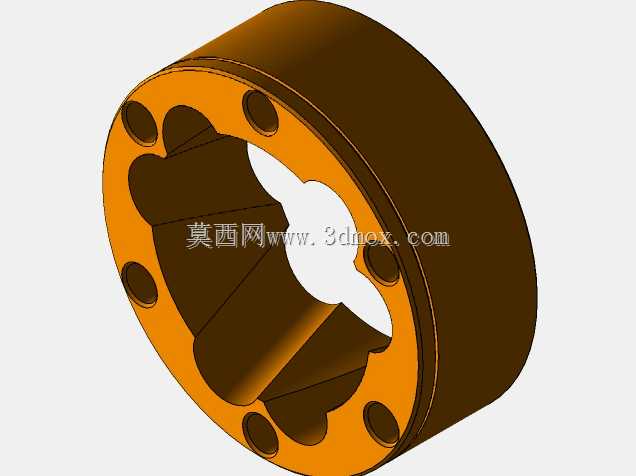

　　从结构设计逻辑来看，这款CV接头采用了典型的钟型壳配合星形套、钢球、保持架的球笼结构：外侧的钟型壳作为与轮毂侧连接的外座，内壁加工有均匀分布的弧形滚道，内侧的星形套通过内花键与半轴连接，外壁同样加工有对应弧度的滚道，六颗传动钢球分别卡装在内外滚道形成的楔形槽内，保持架则将钢球约束在固定的分度圆上，保证无论内外轴夹角如何变化，所有钢球始终处于两轴夹角的平分面上，以此实现等速传动的核心功能。从外观结构能看到，钟型壳的法兰端面上均匀分布了六个安装通孔，用于和轮毂轴承座的法兰面通过螺栓刚性连接，安装孔的分度圆、孔径以及法兰端面的平面度都有严格的公差要求，保证连接后不会出现偏心，避免高速转动时产生动不平衡量。

　　在实际工程应用中，这类CV接头的设计需要平衡多个维度的性能边界：首先是扭矩承载能力，滚道的曲率半径、钢球的直径以及接触角的设计，直接决定了部件能承受的最大静扭矩和疲劳寿命，针对保时捷930的动力输出特性，这款接头的滚道采用了偏心圆弧设计，在大角度传动时能让钢球与滚道的接触应力保持在合理区间，避免急加速、大扭矩输出时出现钢球点蚀或者滚道压溃的失效问题。其次是摆动角度的边界，这款万向节的最大工作夹角可以达到40度以上，足够覆盖车辆悬架在极限压缩、拉伸以及转向过程中的半轴角度变化，不会因为角度超差导致钢球脱出或者卡滞。另外，接头的密封结构配合专用的CV润滑脂，可以在车辆全生命周期内保证内部滚道和钢球的润滑，避免泥沙、水汽进入内部造成磨粒磨损，这也是这类传动部件能长期在底盘恶劣工况下工作的核心设计要点。

　　从安装适配的角度来说，这款CV接头的轴向尺寸、法兰连接尺寸完全匹配保时捷930原厂的半轴和轮毂接口，不需要额外做转接加工就可以直接替换原厂部件，也可以适配同规格的改装半轴，用于老车修复、性能改装等场景。在三维建模过程中，这类部件需要重点保证滚道的曲面精度、钢球与滚道的装配间隙、保持架的窗口分度精度，所有配合面的公差设定都要符合汽车传动部件的行业标准，比如内花键的模数、压力角、变位系数都要和匹配的半轴完全一致，法兰安装孔的位置度公差要控制在0.05mm以内，保证装配后整个传动半轴的动平衡精度满足高速行驶的要求。不同于普通工业联轴器，车用等速万向节还要考虑轻量化设计，钟型壳在保证结构强度的前提下，对非受力区域做了壁厚优化，在不降低承载能力的同时降低了簧下质量，对于提升车辆悬架的响应速度也有一定帮助。在实际的设备选型中，如果是做同平台车型的传动系统改装、老车零部件复刻，这类精准建模的CV接头可以直接用于干涉检查、装配模拟，提前验证改装方案的可行性，避免实际装车时出现尺寸干涉、强度不足的问题。
