立式液压承载顶升装置结构设计

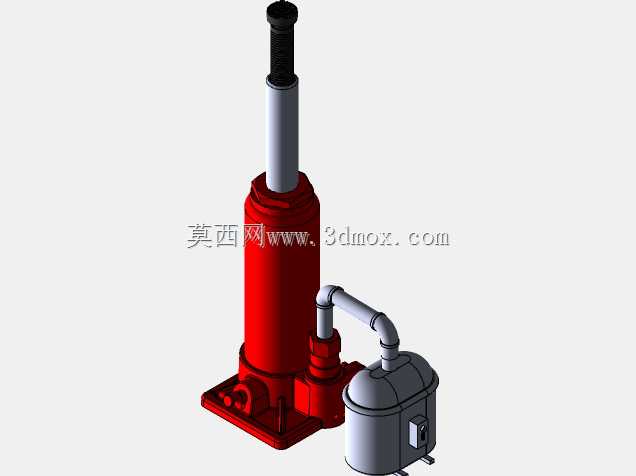

　　在重型设备维保、小型构件顶升对位、车辆应急换胎这类需要小行程大顶升力的作业场景里，这类立式液压顶升装置的使用频率极高，不同于大吨位的工程起重设备，这类装置的核心优势在于便携性与单点顶升的精准可控性，不需要复杂的外接动力源，单人即可完成操作与移位。从结构设计逻辑来看，整个装置采用立式同轴布局，底部的铸钢基座承担全部载荷传递，基座底部做了加宽的平面处理，接触面积经过核算，能够在常规硬化地面上保证顶升过程中不发生侧倾，基座上预留的安装孔位可以在固定工位作业时通过螺栓将装置锁死在作业平台上，避免顶升过程中出现滑移。装置的核心承压缸体采用一体式锻造结构，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，减少活塞杆往复运动时的密封件磨损，

　　延长整套装置的无故障使用周期。活塞杆部分采用镀铬处理，表层硬度经过调质处理，能够承受偏载带来的局部应力，避免长期使用后出现杆体拉毛、漏油的问题。顶部的承载头做了防滑齿槽结构，和被顶升构件接触时可以增大摩擦力，防止顶升到位后构件出现滑脱风险，承载头和活塞杆顶端采用活动铰接设计，允许一定角度的偏摆，抵消被顶升面不完全水平带来的侧向力，避免活塞杆承受额外的弯曲应力。侧面集成的手动泵体与卸荷阀采用一体化布局，泵芯的行程经过优化，操作人员只需要较小的按压力度就能实现稳定的顶升动作，卸荷阀的调节阻尼做了专门设计，缓慢旋开时可以控制活塞杆的回落速度，避免负载快速下坠带来的安全隐患。从安装边界尺寸来看，整个装置的收拢高度控制在较低区间，

　　能够伸入到离地间隙较小的设备底部或者车辆底盘下方，最大顶升行程覆盖常规维保作业的高度需求，不需要额外加装垫高块就能完成大部分场景的作业，缸体的外径尺寸经过紧凑化设计，在同等顶升吨位的同类产品中占用的横向空间更小，适合在狭窄的作业空间内使用。设计过程中对整个受力路径做了完整的仿真校核，从顶部承载头接触负载开始，力沿着活塞杆传递到缸内液压油，再通过缸筒传递到底部基座，最终分散到支撑地面，每个受力节点的应力都控制在材料许用应力的安全区间内，密封结构采用多道组合密封圈，既可以保证高压状态下不出现内泄，也能阻挡外界的灰尘、砂砾进入缸筒内部，避免划伤内壁和密封件。在实际使用场景中，这类装置除了常规的维保顶升作业，还可以作为工装夹具的压紧动力源，

　　在小型结构件焊接、装配时提供稳定的压紧力，也可以在设备安装对位时作为高度微调机构，通过点动泵油实现毫米级的高度调整，配合水平仪就能完成设备的精准调平。不同于气动顶升装置需要外接气源，这类纯手动液压的装置不依赖外部动力，在野外无电源、无气源的作业场景下也能正常使用，整体结构没有复杂的电子元件，故障率极低，日常维护只需要定期补充液压油、检查密封件状态即可，不需要专业的维保人员就能完成日常保养。装置的外表面采用喷塑处理，相比传统的喷漆工艺，涂层附着力更强，在日常磕碰、接触油污的场景下不容易出现掉漆锈蚀的问题，适合在车间、户外工地等复杂环境下长期使用。在结构建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，缸筒和活塞的配合采用间隙配合，保证运动顺畅的同时减少内泄，泵体和单向阀的配合面采用锥面密封，不需要额外的密封件就能实现高压下的零泄漏，整个装置的零部件数量经过优化，在保证功能完整的前提下尽可能减少零件数量，降低后续生产装配的难度，也减少了故障点的数量。
