重力铸造用压铸机台设备结构设计

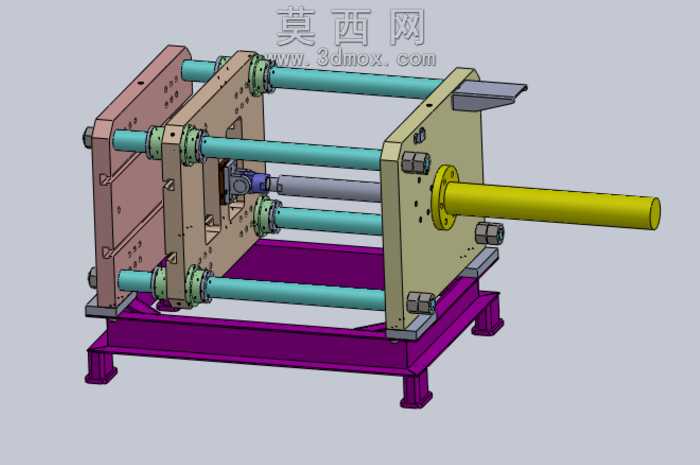

本模型为面向重力铸造工艺场景设计的压铸机台结构，采用三维参数化建模方式完成整体装配搭建，建模过程中严格遵循机械装配的公差配合逻辑，对各部件的连接关系、运动行程做了完整的约束定义，可直观展示设备的合模、开模动作逻辑。模型整体采用分层式结构设计，底部为一体化焊接式紫色机架，机架底部设置四个带安装定位面的支撑脚，可通过地脚螺栓完成设备与地面的固定，保证设备运行过程中的结构稳定性，机架上部预留了模具组件的安装基准面，为上部功能部件提供平整的装配支撑。上部核心功能区采用三板式合模结构，从后到前依次为尾板、动模板、定模板，三板之间通过四根平行布置的镀铬导向导柱完成定位连接，导柱与各模板的配合位置设置有铜质导向套，可降低开合模过程中的摩擦损耗，保证模板运动的同轴度与平顺性，避免长期运行出现模板偏移问题。尾板位置设置有黄色的主驱动油缸安装位，油缸活塞杆穿过尾板与动模板连接，为开合模动作提供稳定的动力输出，动模板上预留了模具顶出机构的安装空间，定模板上设置有模具定位孔与浇注口避让结构，可适配海尔德使用场景下的压铸件生产模具安装需求。建模过程中对各部件的材质做了区分渲染，导柱、活塞杆等运动部件采用金属镀铬材质表现，机架采用喷涂钢材的哑光紫材质表现，模板部件根据功能不同分别做了不同的表面质感区分，紧固件、导向套等小零件也做了细节建模还原，整体结构无干涉、无缺失零件，完整还原了重力铸造压铸机台的核心结构特征，可用于铸造设备的结构参考、教学演示以及方案沟通使用，设计过程中充分考虑了设备的拆装便利性，各连接部位的紧固件均做了标准化选型，符合通用机械设计的规范要求，导柱的排布间距、模板的厚度尺寸均经过受力合理性校验，可承受压铸过程中的合模力负载，避免结构变形影响铸件成型精度。
